Изобразительная информация

Глянцевые фотоотпечатки должны иметь равномерный глянец по всей поверхности. Классификация в зависимости от технологии, применяемой при репродуцировании. В полиграфии широко применяют технологию минимизации цветных красок и замена черной (технологии МЦК, UCR, GCR, ICR, UCA, CCI) при воспроизведении цветных оригиналов. Рассмотрим, как требования этой технологии определяют по классам отдельные ор

игиналы.

Классификация проведена только для работ с плоскими (двумерными) изобразительными оригиналами, изготовленными фотографическим способом или рисованием и предназначенными для полиграфического репродуцирования. Классификация не распространяется на оригиналы, не соответствующие требованиям, изложенным в ОСТ 29.106-90.

Цветные полутоновые оригиналы - это картины, эскизы, электронные изображения или фотографии: 1) живописные оригиналы; 2) цветные изображения на фотобумаге; 3) цветные фотографические диапозитивы (слайды) и 4) электронные изображения, созданные на компьютере или полученные с использованием цифровых камер. Оригиналы, содержащие светлые изображения, состоящие из чистых и ярких спектральных тонов, такие как желтые, оранжевые, зеленые, голубые, синие, пурпурные, фиолетовые и красные, не требуют применения технологии МЦК, так как все цветные элементы, входящие в структуру изображения, могут быть созданы одной или двумя красками, применяемыми в триадной печати. Присутствие в изображении в небольшом количестве темных пятен не предопределяет применение технологии МЦК. Изображения, выполненные в темных тональностях, с участием зачерненных цветов, с наличием в большом количестве темных пятен и особенно фоновых участков черных, темно-коричневых и оливковых тонов рационально записывать с применением технологии МЦК. При репродуцировании такого типа изображений технология МЦК проявляет свои достоинства в полной мере.

2. Системы электронного растрирования и растровые структуры

В первые годы распространения языка программирования PostScript (начиная с 1985 г.) основные критические замечания в его адрес касались непосредственно процесса растрирования. Обнаруженные проблемы были связаны в первую очередь с возникновением нежелательных муаровых картин, ухудшавших изображение в системах вывода высокого уровня. Муар возникал из-за неподходящего сочетания частоты и угла поворота растровой структуры – явления, уже хорошо известного в полиграфии.

В то время, когда в технологии фоторепродукционных процессов во избежание появления легко обнаруживаемых глазом муаровых узоров были определены и стандартизированы углы поворота и частоты растровых структур (в соответствии со стандартом DIN 16547, технологии электронного растрирования еще не существовало. Стандарт базируется на углах поворота 0, 15, 45 и 75° для желтой, голубой, черной и пурпурной красок соответственно. Эти углы можно установить без каких-либо трудностей в процессе проекционного или контактного растрирования. Опыт показал, что стандарт DIN имеет свои недостатки. Так, например, угол поворота для черной краски не всегда устанавливается на 45°, а интервал 15° между растровыми структурами для желтой и голубой красок является не идеальным, а скорее всего, компромиссным. Ситуация может быть улучшена посредством структур с эллиптической формой растровой точки.

Наконец, проблема электронного растрирования заключается в необходимости реализации особой системы растрирования (углы поворота и частоты растровых структур) посредством пиксельной матрицы, используемой в фотовыводных (экспонирующих) устройствах. Как известно, любой из способов перевода исходного аналогового сигнала в цифровую форму сопровождается возникновением ошибок квантования. Цифровое значение сигнала в пределах интервала квантования может приобретать единственное, наперед заданное значение, соответствующее уровню квантования (но только не величину, находящуюся внутри интервала квантования). В результате квантования возникают отклонения, которые могут оказаться незаметными для невооруженного глаза, однако могут стать причиной муара в четырехкрасочной печати[4].

RT (Rational-Tangent)-растрирование (растрирование по методу рациональных тангенсов)

Суть данного метода может быть легко объяснена. До сих пор мы рассматривали элементарную растровую ячейку как простой квадрат, который может быть повернут на произвольный угол. Тем не менее при цифровом растрировании элементарная растровая ячейка в действительности должна рассматриваться как двухмерная пиксельная сетка, поскольку частично урезанные пиксельные ячейки получить невозможно. Даже правильная квадратная форма элементарной растровой ячейки получается только в отдельных случаях, таких, например, как использование угла поворота 0° (рис.1). При любом повороте элементарной растровой ячейки ее углы оказываются "занятыми" соседними пикселями. Таким образом, допустимыми являются лишь такие углы, для которых края повернутой растровой ячейки имеют как по вертикали, так и по горизонтали целочисленное пиксельное расстояние (рис. 2). Поскольку отношение этих расстояний описывается тангенсом и в данном случае является числом рациональным, процесс растрирования называется растрированием с рациональными тангенсами (RT-растрированием). Отличительной особенностью данного типа растрирования является то, что все растровые ячейки имеют одну и ту же форму, при этом доступно только несколько углов поворота и значений частот растровых структур (рис. 3).

Рис. 1 Растровая ячейка из 14х14 = 196 пикселей с площадью растровой точки в 52 пикселя (примерно 26,5%), расположенная под углом 0_. Такой угол легко воспроизводится в матрице ФВУ

Рис. 2 Растровая ячейка под углом 45о. Её контур отличается от идеального (ширина ячейки wR > wl)

Рис. 3 Геометрия растровой ячейки, повернутой на угол с рациональным тангенсом: 18,4 и 71,6о вместо стандартных углов 15 и 75о

На рис. 4 приведена схема расположения элементарных растровых ячеек в записывающей системе ФВУ (рис.3). Становится очевидным, что последовательность из трех пикселей по вертикали и одного пикселя по горизонтали образует угол наклона 18,4° (в то время как последовательность из одного пикселя по вертикали и трех по горизонтали дает угол 71,6°).

Рис. 4 Отклонения углов поворота и частот растровых структур с рациональным тангенсом от идеальных (угол 18,4о вместо идеального угла 15о и угол 71,6о вместо идеального угла 75о, частоты растрирования см. табл. 1)

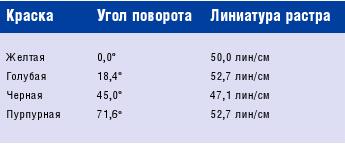

Таблица 1

Пример различий в линиатурах растрирования при использовании углов поворота с рациональными тангенсами (RT- растрирование)

Соединение узловых точек в пределах четверти круга показывает, что точки пересечения для углов 0 и 45° смещены относительно углов 18,4 и 71,6°. Это приводит к различным частотам растровых структур цветоделенных изображений, что показано в табл. 1.
