Моделирование бизнес-процессов

Соединение "исключающее "или"" означает, что вне зависимости от количества действий, связанных со сворачивающим или разворачивающим соединением, инициировано будет только одно из них, и поэтому только оно будет завершено перед тем, как любое действие, следующее за сворачивающим соединением, сможет начаться. Если правила активации соединения известны, они обязательно должны б

ыть документированы либо в его описании, либо пометкой стрелок, исходящих из разворачивающего соединения. Соединение "исключающее "или"" используется для отображения того факта, что студент не может одновременно быть направлен на лекции по двум разным курсам.

Соединение "или" предназначено для описания ситуаций, которые не могут быть описаны двумя предыдущими типами соединений. Аналогично связи нечеткого отношения соединение "или" в основном определяется и описывается непосредственно аналитиком. Соединение J2 может активизировать проверку данных чека и/или проверку суммы наличных. Проверка чека инициируется, если покупатель желает расплатиться чеком, проверка суммы наличных - при оплате наличными. И то, и другое действие инициируются при частичной оплате, как чеком, так и наличными [2].

IDEF4 – методология построения объектно-ориентированных систем. Средства IDEF4 позволяют наглядно отображать структуру объектов и заложенные принципы их взаимодействия, тем самым позволяя анализировать и оптимизировать сложные объектно-ориентированные системы [2].

IDEF5 – методология исследования сложных систем.

Система ARIS представляет собой комплекс средств анализа и моделирования деятельности предприятия. Ее методическую основу составляет совокупность различных методов моделирования, отражающих разные взгляды на исследуемую систему. Одна и та же модель может разрабатываться с использованием нескольких методов, что позволяет использовать ARIS специалистам с различными теоретическими знаниями и настраивать его на работу с системами, имеющими свою специфику [2].

IDEF6 - Design Rationale Capture - Обоснование проектных действий. Назначение IDEF6 состоит в облегчении получения «знаний о способе» моделирования, их представления и использования при разработке систем управления предприятиями. Под «знаниями о способе» понимаются причины, обстоятельства, скрытые мотивы, которые обуславливают выбранные методы моделирования. Проще говоря, «знания о способе» интерпретируются как ответ на вопрос: «почему модель получилась такой, какой получилась?» Большинство методов моделирования фокусируются на собственно получаемых моделях, а не на процессе их создания. Метод IDEF6 акцентирует внимание именно на процессе создания модели [2].

IDEF7 - Information System Auditing - Аудит информационных систем. Этот метод определён как востребованный, однако так и не был полностью разработан [2].

IDEF8 - User Interface Modeling - Метод разработки интерфейсов взаимодействия оператора и системы (пользовательских интерфейсов). Современные среды разработки пользовательских интерфейсов в большей степени создают внешний вид интерфейса. IDFE8 фокусирует внимание разработчиков интерфейса на программировании желаемого взаимного поведения интерфейса и пользователя на трех уровнях: выполняемой операции (что это за операция); сценарии взаимодействия, определяемом специфической ролью пользователя (по какому сценарию она должна выполняться тем или иным пользователем); и, наконец, на деталях интерфейса (какие элементы управления, предлагает интерфейс для выполнения операции) [2].

IDEF9 - Scenario-Driven IS Design (Business Constraint Discovery method) - Метод исследования бизнес ограничений был разработан для облегчения обнаружения и анализа ограничений в условиях которых действует предприятие. Обычно, при построении моделей описанию ограничений, оказывающих влияние на протекание процессов на предприятии уделяется недостаточное внимание. Знания об основных ограничениях и характере их влияния, закладываемые в модели, в лучшем случае остаются неполными, несогласованными, распределенными нерационально, но часто их вовсе нет. Это не обязательно приводит к тому, что построенные модели нежизнеспособны, просто их реализация столкнется с непредвиденными трудностями, в результате чего их потенциал будет не реализован. Тем не менее в случаях, когда речь идет именно о совершенствовании структур или адаптации к предсказываемым изменениям, знания о существующих ограничениях имеют критическое значение [2].

IDEF10 - Implementation Architecture Modeling - Моделирование архитектуры выполнения. Этот метод определён как востребованный, однако так и не был полностью разработан [2].

IDEF11 - Information Artifact Modeling. Этот метод определён как востребованный, однако так и не был полностью разработан [2].

IDEF12 - Organization Modeling - Организационное моделирование. Этот метод определён как востребованный, однако так и не был полностью разработан [2].

IDEF13 - Three Schema Mapping Design - Трёхсхемное проектирование преобразования данных. Этот метод определён как востребованный, однако так и не был полностью разработан [2].

IDEF14 - Network Design - Метод проектирования компьютерных сетей, основанный на анализе требований, специфических сетевых компонентов, существующих конфигураций сетей. Также он обеспечивает поддержку решений, связанных с рациональным управлением материальными ресурсами, что позволяет достичь существенной экономии [2].

Стандарт моделирования потоков данныхDFD

Диаграммы потоков данных DFD представляют собой иерархию функциональных процессов, связанных потоками данных. Цель такого представления - продемонстрировать, как каждый процесс преобразует свои входные данные в выходные, а также выявить отношения между этими процессами.

В соответствии с данным методом модель системы определяется как иерархия диаграмм потоков данных, описывающих асинхронный процесс преобразования информации от ее ввода в систему до выдачи потребителю. Источники информации (внешние сущности) порождают информационные потоки (потоки данных), переносящие информацию к подсистемам или процессам. Те, в свою очередь, преобразуют информацию и порождают новые потоки, которые переносят информацию к другим процессам или подсистемам, накопителям данных или внешним сущностям - потребителям информации.

Основными компонентами диаграмм потоков данных являются:

внешние сущности;

системы и подсистемы;

процессы;

накопители данных;

потоки данных.

Внешняя сущность обозначается квадратом, расположенным над диаграммой и бросающим на нее тень для того, чтобы можно было выделить этот символ среди других обозначений.

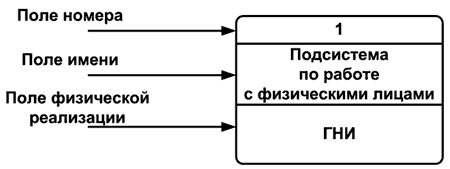

Подсистема (или система) на контекстной диаграмме изображается так, как она представлена на рисунке 3.

Рисунок 3 – Подсистема по работе с физическими лицами (ГНИ - Государственная налоговая инспекция)

Номер подсистемы служит для ее идентификации. В поле имени вводится наименование подсистемы в виде предложения с подлежащим и соответствующими определениями и дополнениями.
