Над водой парящий корабль - экранолет

Наш баркас был уже недалеко от берега, когда со стороны моря стал нарастать рев моторов. Мы увидели, что к нам быстро приближается непонятное железное чудовище-то ли самолет, то ли корабль. Его размеры все более увеличивались, и мы поняли, что это все-таки огромный самолет, мчавшийся прямо на нас в нескольких метрах над водой. Мы растерялись и оцепенели. Когда нас разделяло метров сто, он, за

ломив вираж, стал поворачивать в сторону острова. Казалось, концом крыла он вот-вот врежется в волны. Но нет - вода под крылом будто прогнулась, чудовище выровнялось и продолжило свой ход к суше. Мы видели, как оно чуть приподнялось над холмиком, потом снизилось за ним и, следуя рельефу острова, скрылось за горизонтом."-Так рассказывали рыбаки о своей нежданной встрече с "Каспийским монстром"

Лодки мчатся, опираясь на воздух

Первая публикация об экранопланах появилась в "ТМ" № 8 за 1972 год. Это было интервью с американцем Александром Липпишем - создателем лодок, скользящих по воздуху над водой. Как о диковинке узнал советский читатель об одноместном экраноплане Х-113 массой 345 кг. В конце беседы конструктор поделился своей мечтой построить 500-тонный лайнер, способный пересекать океаны со скоростью 200 км/ч и нести 240 т полезной нагрузки. В ту пору всем нам было невдомек, что подобные машины созданы уже почти 10 лет назад и не в секретных ангарах Локхида или Боинга, а на берегу Волги, под Горьким - ныне вновь Нижним Новгородом. И уникальные аппараты, и имя их главного конструктора до последнего года держались в тайне. На Западе же о корабле-макете знали не только спецслужбы, но и любой интересующийся подобной техникой. В одном из выпусков "Джейна" - популярного английского издания, посвященного военной технике всех стран (секрет его вездесущности мы раскрыли в №4 за 1991 год), - "Каспийский монстр" был охарактеризован так: "Гигантская советская экспериментальная крылатая машина, использующая влияние близости земли, с размахом крыльев 40 м, длиной более 90 м, проходит испытания на Каспийском море. Они начались в 1965 году. Аппарат, для которого оптимальная высота движения от 4 до 14 м над поверхностью, имеет потенциальную скорость 560 км/ч."

Пожалуй, прежде чем продолжить рассказ об экранопланах, стоит сказать несколько слов о том, что это такое. (Интересующимся подробнее рекомендуем литературу: "ТМ" №8 за 1972 год, №12 за 1974 год, №3 за 1985 год; Белавин H.И. Экранопланы. Л., "Судостроение", 1977 год; Рой Маклини. Суда на подводных крыльях и воздушной подушке. Л., "Судостроение", 1981 год; журнал "Судостроение" N 1 за 1991 год.)

Пытаясь добиться увеличения скорости судов, конструкторы заставляли их все более приподниматься из воды, чтобы они испытывали как можно меньшее сопротивление своему движению. Так появились глиссеры, суда на подводных крыльях и воздушной подушке. Следующим логическим шагом стал экраноплан.

По сути, это уже самолет. Но его подъемная сила в отличие от обычного складывается из двух составляющих вместо одной. Первая, которую используют все самолеты, хорошо известна. Профиль крыла таков, что воздух обтекает его верхнюю часть быстрее, чем нижнюю, - давление под крылом оказывается больше, чем над ним. Вторая составляющая - чисто экранопланная. Крыло, движущееся в непосредственной близости от земли или поды (специалисты говорят - экрана), уплотняет пoд собой воздух, превращая его в своеобразный клин, "битый между машиной и поверхностью. Опора на него делает экраноплан гораздо экономичнее самолета. Теоретически, при прочих равных условиях, грузоподъемность машины, скользящей над водой, может быть на 40% больше! Подобные аппараты и строились у нас секретно в течение 30 лет в ЦКБ по судам на подводных крыльях в городе Чкаловске под Горьким.

Это конструкторское бюро было детищем Ростислава Евгеньевича Алексеева, известного до сих пор лишь в одной своей ипостаси - создателя судов на подводных крыльях. Они, кстати, тоже были пионерными разработками, не имевшими в мире аналогов. - лишь через десятилетие на Западе смогли приблизиться к уровню "Ракет" и "Метеоров".

Алексеев задумал создавать экранопланы в конце 50-х годов, когда его суда на подводных крыльях при скоростях 100-150 км/ч натолкнулись на кавитационный барьер-явление, при котором вода утрачивает свойства сплошной текучей жидкости. Крылья машины разрушались от множества обрушивающихся на них гидравлических ударов. И вот он решил; хватит бороться с этим эффектом, улучшая профили крыльев, надо создать качественно новые суда, если хотите подняться над проблемой кавитации.

Первый 3-тонный экраноплан, появившийся в 1961 году, имел пару несущих крыльев. Но, исследовав такую схему на нескольких моделях, конструктор отказался от нее и выбрал другую - аппарат с одним крылом малого удлинения.

Знания, интуиция и уверенность Алексеева (сотрудники с уважением и симпатией звали его Доктором, как бы подчеркивая высшую, непревзойденную квалификацию) были настолько велики, что от 5-тонного экраноплана он почти сразу шагнул к постройке 430-тонной машины, того самого "Каспийского монстра", неточные параметры которого опубликовал в 70-х годах "Джейн".

Чудовище вылетает из гнезда

КМ, или корабль-макет, как его назвали в ЦКБ, имел длину 92 м, высоту 22 м, размах крыла 37 м. Днище корпуса было устроено по-корабельному, хотя внешне КМ походил на самолет. На переднем пилоне размещалось 8 турбореактивных двигателей тягой по 10 т каждый - их мощность использовалась в основном при старте. На киле стояли еще два таких же двигателя, достаточных для поддержания крейсерского режима.

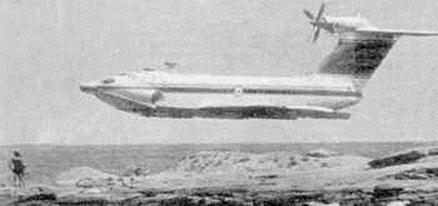

Со скоростью 350 км/ч "Орленок" несется в двух метрах над водой

Испытания корабля-макета ("Джейн" немного ошибся - они начались в 1966 году) решили провести на Каспийском море. Почти месяц, полупритопленного, с отстыкованным крылом, накрытого маскировочной сеткой, "монстра" буксировали по Волге. По требованиям секретности, шли ночами, днем отстаивались. И все это время доделывали KM - руководство, желая отрапортовать "наверх" и получить награды, назначило Алексееву, попросту говоря, сумасбродные сроки.

Наконец КМ достиг Каспийска - городка, расположенного рядом с Махачкалой. Туда же прибыли высокопоставленные чиновники и потребовали от конструктора немедленного отчета. Экраноплан еще находился в плавучем доке, а Доктор наравне со всеми тянул канаты, пристыковывая крыло. И вдруг он удивил своих сотрудников, казалось бы, уже привыкших к его неординарности, - взяв полетный лист, Алексеев невозмутимо начертал на нем: "Полет в доке".

Запустили все 10 двигателей, грохот нарастал, тросы, удерживающие КМ, натянулись, как струны, на берегу начал ломаться деревянный забор, попавший под выхлопы моторов. При тяге в 40% от номинальной док с пришвартованным в нем экранопланом тронулся с места, стало срывать якоря. Удовлетворенный произведенным на чиновников впечатлением, Алексеев приказал глушить двигатели. С тех пор слова "полет в доке" для конструктора и его сподвижников обозначали очковтирательства, на которые случалось идти, дабы не конфликтовать с требующим быстрых результатов начальством.
