Система автоматической подстройки частоты

Разработка системы была проведена с учетом требований, указанных в техническом задании.

Система обеспечивает индикацию канала, в котором отклонение текущей частоты от заданной превышает определённое значение.

Была разработана принципиальная схема устройства, алгоритм управления и программа на языке ассемблер для микроконтроллеров серии MCS-51.

Разработанная система может применяться

регулировки частоты в различных устройствах и приборах.

Список использованной литературы

1. В.Б. Бродин, М.И. Шагурин – Микроконтроллеры. Справочник. /М.; Издательство ЭКОМ, 1999 г. – 400 с.

2. Е.В. Вениаминов – Микросхемы и их применение. Справ. Пособие. / М.; Радио и связь, 1989г. – 240 с.

3. В.Г. Гусев, Ю.М. Гусев – Электроника. Учебное пособие / М.; Высшая школа, 1990 г. – 622 с.

4. Ф.В. Шульгин – Справочник по аналоговым микросхемам / М., 1997 г.

ПРИЛОЖЕНИЕ 1.

Алгоритмы управления САПЧ.

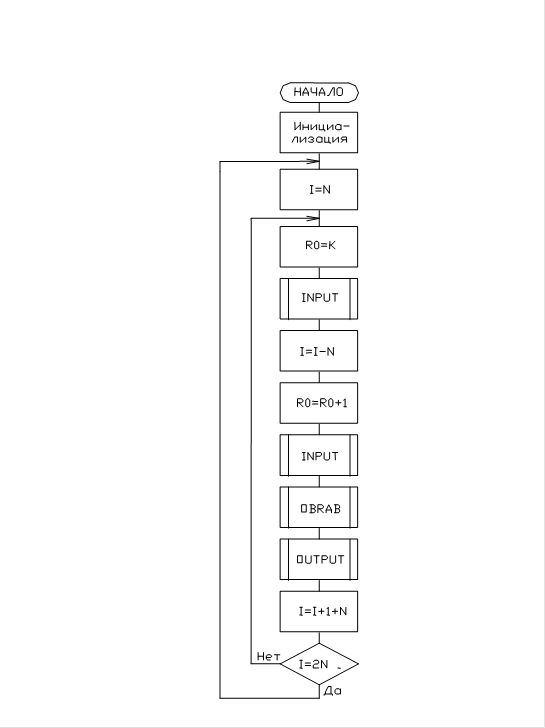

Рис.1. Главный алгоритм работы системы.

Рис.2. Алгоритмы процедуры ввода INPUT и процедуры вывода OUTPUT.

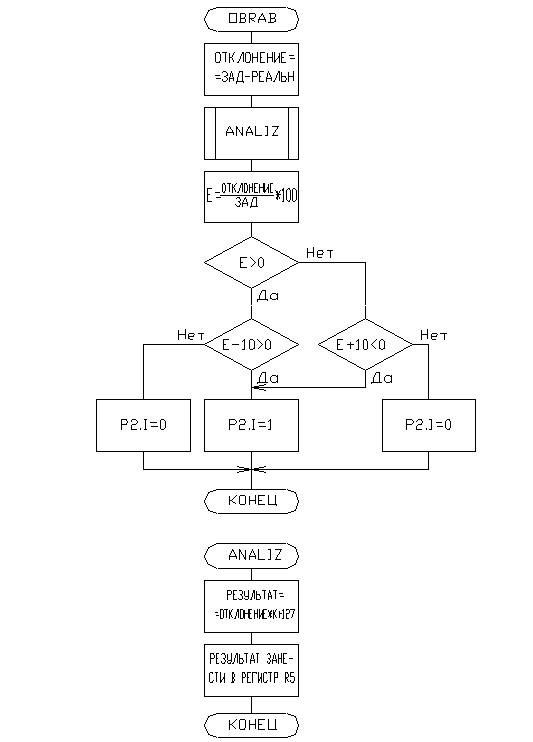

Рис.3. Алгоритм обработки входных сигналов и подготовки результатов.

ПРИЛОЖЕНИЕ 2.

Программа работы микроконтроллера.

N EQU 4

K EQU 31

INIT: SEL RB0 ;выбор банка регистров

L1: MOV R2,N ;занести номер канала

L2: MOV R0,#20H ;занести в РПД адрес памяти для данных

АCALL INPUT;чтение данных

MOV A,R2 ;

SUBB A,N ;

MOV R2,A ;R2=R2-N

INC R0 ;увеличить адрес на 1

АCALL INPUT ;чтение данных

АCALL OBRAB ;обработка данных

АCALL OUTPUT;вывод результата

MOV A,R2;

INC ;

ADD A,N ;

MOV R2,A;R2=R2+1+N

MOV A,N ;

MOV B,#2 ;

MUL AB ;A=2*N

SUBB A,R2;

JZ L1;сравнение A и R2

АJMP L2;переход на L2

RET

INPUT: MOV A,R2 ;процедура чтения данных из порта

SETB ACC.5

SETB ACC.4

OUT P0,A ;вывод в Р0 адреса

SETB PO.3 ;запуск УВХ

CLR P0.3;

CLR P0.4 ;запуск АЦП

L3: IN A,P1;чтение из Р1

JNB ACC.7 L3;проверка готовности АЦП

CLR ACC.7;ст. бит аккумулятора равен 0

SETB PO.4

MOV @R0,A;занести считанные данные в память

RET

OUTPUT: MOV A,R2;процедура вывода результатов

SETB ACC.4

OUT P1,R5;вывод в Р1

OUT P0,A ;вывод в Р0 адреса

SETB P0.5

RET

OBRAB: DEC RO;адрес значения пульта оператора

MOV A,@R0;значение пульта оператора в акк.

INC R0;адрес значения датчика

SUBB A,@R0;отклонение между пультом оператора и датчиком

MOV R4,A ;отклонение в регистр 4

АCALL ANALIZ ;процедура обработки и получения сигнала управления

MOV A,R4 ;значения отклонения в акк.

MOV B,#100;

MUL AB;умножить отклонение на 100%

DEC R0;адрес значения пульта оператора

MOV B,@R0;значение пульта оператора в В

DIV AB;разделить отклонение на значение пульта оператора

JB ACC.7 NEG;переход если погрешность <0

SUB A,#10 ;вычесть 10% из погрешности

JNB ACC.7 INDIK1;если погрешность > 10% индикация

АSJMP INDIK2

NEG: ADD A,#10

JB ACC.7 INDIK1 ;если погрешность > 10% индикация

АJMP INDIK2

INDIK1: SETB P2.R2

АJMP KON

INDIK2: CRL P2.R2

KON: RET

ANALIZ: MOV B,K;в регистр B значение коэффициента пропорциональности

MUL AB ;умножить отклонение на коэффициент

ADD A,#127;прибавить макс. зн-е результата деленное на 2 =127

MOV R5,A;занести результат в регистр 5

RET
