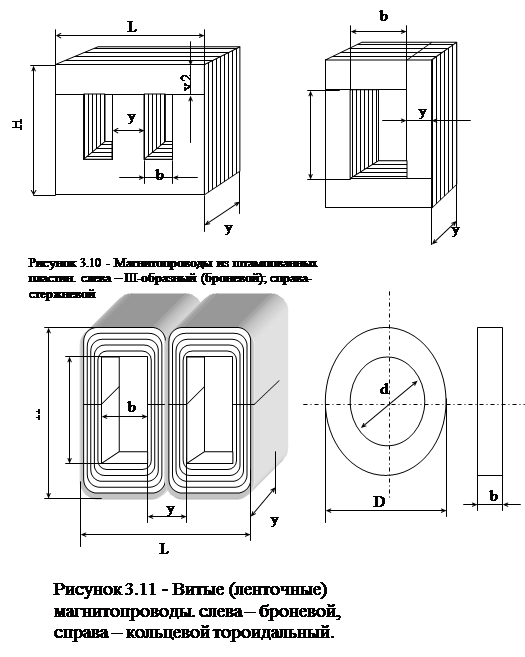

Для маломощных трансформаторов рекомендуются броневые магнитопроводы, позволяющие изготовить трансформаторы меньших размеров и меньшей стоимости. Для выбранного магнитопровода должно выполняться условие:

(3.17)

Отношение y1/y не должно прев

ышать 2 2,5. В противном случае необходимо выбрать пластины большего размера. Для кольцевых магнитопроводов должно выполняться условие:

(3.18)

Где D,d,b – размеры магнитопровода. (см. таблицу. 3.7)

Таблица 3.7 - Размеры нормализованных ленточных кольцевых магнитопроводов.

d,мм	D,мм	b,мм	Средняя длина пути магнитной линии, см	d,мм	D,мм	b,мм	Средняя длина пути магнитной линии, см
10	16	4; 5; 6,5; 8	4	32	50	16; 20; 25; 32	12,8
12	20	5; 6,5; 8; 10	5	40	64	20; 25; 32; 40	16,3
16	26	6,5; 8; 10; 12,5	6,5	50	80	25; 32; 40; 50	20,4
20	32	8; 10; 12,5; 16	8,1	64	100	32; 40; 50; 64	25,8
25	40	10; 12,5; 16; 20; 25	10,2	80	128	40; 50; 64; 80	32,6

Выбранные параметры магнитопровода приведены в таблице 3.8

Таблица 3.8 - Выбранные параметры магнитопровода

Ш-образный броневой магнитопровод. Типоразмер: Ш12х10
Параметр	Значение
H	42 мм
h	30 мм
L	48 мм
b	12 мм
y	12 мм
y1	10 мм

Определяем количество витков провода для каждой из обмоток:

(3.19)

где Ui – напряжение на i-ой обмотке, В; f - частота, Гц; Bm – амплитуда магнитной индукции, Т; Sм-площадь, см2; Число витков вторичных обмоток следует увеличить на 2 5%, чтобы учесть внутреннее падение напряжения. Наибольшее значение относится к трансформаторам с мощностью до 10 В*А, наименьшее – к трансформаторам с номинальной мощностью не менее 200 В*А.

Рассчитаем площадь сечения магнитопровода Ш-образной конструкции:

Расчитываем количество витков каждой обмотки по формуле (3.19)

Определяем диаметры проводов обмоток по формуле:

(3.20)

где Ii – ток i-ой обмотки, А; j – плотность тока, А/мм2; Ток в первичной обмотке примерно равен 1,1 Pном/U1

Из (3.19) находим:

Проверка правильности компоновки трансформатора производится путём определения числа витков в слое цилиндрической обмотки:

(3.21)

где h – высота окна, мм; dк – толщина материала каркаса, мм; dиз – диаметр провода, мм, с изоляцией;

Число слоёв обмотки Nсл = w/wсл, где w – число витков обмотки. Толщина обмотки dоб = Nсл *(dиз+dиз), где dиз – толщина изоляции между слоями. Должно выполняться условие:

(3.22)

где ådоб – суммарная толщина всех обмоток; dпр – суммарная толщина всех прокладок между обмотками.; b – ширина окна. Если это условие не выполняется следует увеличить размер магнитопровода.

Определим значения резисторов на делителе R1-R2, задающем выходное напряжение на микросхеме DD1. Номиналы резисторов R1, R2 выбираются из выражения:

(3.23)
