Анализ систем безопасности, использующих GSM каналы связи

Защита также обеспечивается путем использования идентификационного псевдонима, или TMSI (Временный идентификатор мобильного абонента), которое используется вместо идентификатора абонента IMSI (Международный идентификатор мобильного абонента) в тех случаях, когда это возможно. Этот псевдоним должен быть согласован заранее между мобильной станцией и сетью.

Особенно стоит отметить, что в назем

ном канале передачи данные передаются по проводам в незашифрованном виде, и перехват информации идет именно с них.

2.3 Функции gsm каналов, используемые системами безопасности

SMS канал.

Довольно сильно распространен на рынке систем безопасности в нашей стране тип сигнализаций использующий функцию SMS сообщений. Такая популярность обуславливается низкой стоимостью (самой сигнализации так и абонентской платы) и простотой использования данных GSM-сигнализаций. В профессиональных охранных системах данный тип передачи извещений используется в основном как сервисный канал. Оповещение о чрезвычайной ситуации или о проникновении на объект является обязательным атрибутом систем охраны и с точки зрения технической реализации может быть исполнено в такой форме как предупреждение голосом (звонком на телефон), DTMF (Dual Tone Multi-Frequency - термин для обозначения тонального набора) кодом, в любом цифровом виде, а также передачей SMS сообщения собственнику.

Для передачи извещений по средством SMS сообщений используется самый известный GSM-сервис мобильных операторов. И одновременно самый простой в реализации метод. GSM модемы с SMS-передатчиком имеют доступную цену, в тоже время просты в настройке, а пультовым приемным устройством может являться любой сотовый телефон.

SMS (англ. Short Message Service - служба коротких сообщений) - система, позволяющая посылать и принимать сообщения в виде текста при помощи мобильного телефона.

Текст может состоять из алфавитно-цифровых символов. Максимальный размер сообщения в стандарте GSM - 140 байт. Таким образом, при использовании 7-битной кодировки (латинский алфавит и цифры) можно отправлять сообщения длиной до 160 символов. При использовании 8-битной кодировки (немецкий, французский язык) можно отправлять сообщения длиной до 140 символов. Для поддержки других национальных алфавитов (китайского, арабского, русского и др.) используется 2-байтная кодировка UTF-16 (Unicode). Таким образом, SMS-сообщение, написанное кириллицей, не может превышать 70 знаков. Что весьма ограничивает использование данного сервиса в охранном оборудование.

В стандарте также предусмотрена возможность отправлять сегментированные сообщения. В таких сообщения в заголовке пользовательских данных (UDH) помещается информация о номере сегмента сообщения и общем количестве сегментов. Эту возможность поддерживают не все GSM-модемы, а те, которые поддерживают, зачастую накладывают ограничение на количество сегментов в сообщении (3 или 5). Модем, который не поддерживает сегментирование, отображает каждый сегмент как отдельное сообщение. Как правило, каждый сегмент тарифицируется как отдельное сообщение.

Технология SMS поддерживается основными сотовыми сетями (GSM, NMT, D-AMPS, CDMA). Также SMS-сообщения на телефоны можно отправлять из интернета и других сетей, используя специальные программы, а также непосредственно шлюзы мобильных операторов.

В своей работе GSM-сигнализации, использующих SMS сообщения для передачи тревожных сообщений полностью идентичны своим аналогам, которые используют другие каналы передачи данных. В данных сигнализациях используются все те же GSM-модемы. На объекте устанавливается контрольная панель с GSM-модулем. В зависимости от типа связи с датчиками (проводные и беспроводные охранные датчики) подключаются охранно-пожарные датчики. В случае срабатывания одного из датчиков, на панель поступает сигнал. В свою очередь в случае замыкания одной из зон, контроллер дает команду GSM-модему отправить SMS сообщение по одному или нескольким номеров из памяти.

Широкое распространение получил так называемые дачные охранные сигнализации. Данный тип GSM-сигнализаций почти всегда сочетает в себе охранные функции и функции дистанционного управления исполнительными устройствами. В профессиональной охране данный тип связи применяется ограниченно, в основном как сервисный канал, например для подтверждения взятия объекта под охрану или контроль напряжения сети на объекте. Так же данный канал используется как последний резервный канал в профессиональных охранных системах.

Слабое место данных охранных систем всем хорошо известно: SMS-сообщения могут задерживаться в SMS-сервере на неопределенное время, а иногда просто теряются. Т.к. данный канал связи не является приоритетным. В случае загруженности GSM канала SMS сообщения отправляются в последнюю очередь (чего не скажешь о голосовых вызовах). Неопределенность времени доставки SMS сообщений делают этот метод недопустимым для профессиональной охраны.

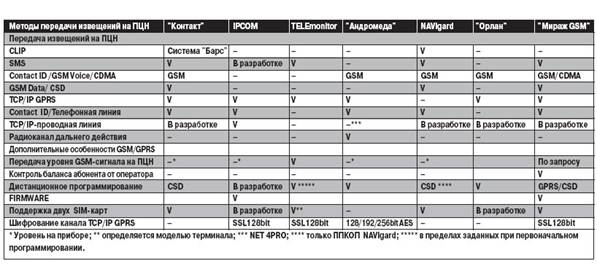

Таблица 1. Поддержка способов передачи извещений на ПЦН.

Voice канал.

Voice (речевой) канал условно делиться на DTMF сигнал и речевое оповещение. Данный канал очень популярен среди пультовых охранных систем. У данного канала GSM сети есть свои плюсы и минусы. Из плюсов можно выделить простота перехода с проводной охранно-пожарной сигнализации на GSM-сигнализацию. Минусы это забивание канала в случае неисправности или плохого сигнала. Voice канал - cамый распространенный канал передачи данных в охранных системах использующий GSM технологии передачи данных. Voice канал - это голосовой тракт использующий речевое оповещение (обычно в частных охранных системах) и DTMF-код (оборудование для пультов централизованного наблюдения). Про речевом оповещении в случае тревоги GSM-сигнализация звонит на телефон и проговаривает в заранее записанное сообщение. С DTMF немного сложнее. В DTMF при нажатии на клавишу кнопочного телефона раздается звук (тон), который является комбинацией двух тонов, высоко - и низкочастотного.

Система сигналов DTMF включает восемь тонов, которые были специально подобраны таким образом, чтобы передаваться через телефонную сеть без затухания и с минимальным воздействием друг на друга. Поскольку эти звуковые сигналы попадают в частотный диапазон человеческого голоса, были дополнительно введены меры для того, чтобы голос не воспринимался как набор. Одна из таких мер - деление тонов на две группы, высоко - и низкочастотную.

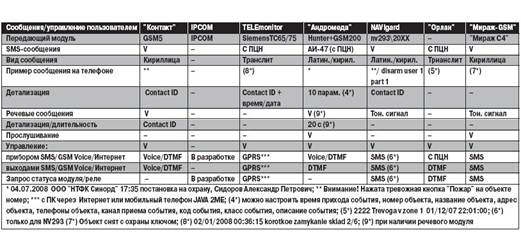

Таблица 2. Возможности, представляемые различными системами охраны.

Обычно в GSM-сигнализациях для пультов централизованного наблюдения (ПЦН) используются стандартные форматы, например протокол Contact ID. На данный момент DTMF - самый распространенный канал передачи данных, поскольку форматы данных, принцип передачи, приемное оборудование - полностью заимствовано у проводного мониторинга. Например, если охранное предприятие уже имеет станцию централизованного мониторинга, то применение GSM-сигнализаций не вызывает лишних затрат, т.к не требуется заменять оборудование на станции мониторинга. Использование DTMF форматов предъявляет дополнительные требования к проработке звукового тракта GSM-модема. Аналого-цифровые преобразования влекут за собой искажения при передаче сигнала. Из-за этого могут происходить сбои при приеме отчетов от объектового оборудования. Данная проблема довольно часто встречается у отечественного оборудования. И хотя сигнал не потеряется в сети (большинство систем контролируют передачу данных, запрашивая подтверждение приема), но значительно увеличится время прохождения сигнала. Причем увеличение времени прохождения сигнала может быть фатальным. Представьте себе ситуацию, когда на объект установлено оборудование использующее передачу данных в формате DTMF кодов. Из-за неисправности оборудования или плохого качества сигнала, объектовый прибор не сможет передать сообщение на пульт. И, как следствие, не получит подтверждения о приеме. Не получив сообщение о приеме прибор начнет повторный набор, с попыткой передать сообщение. Но в итоге, не получив ничего, начинается цикл дозвонов. Этот цикл полностью займет весь канал, что не позволит передать сообщение другим объектовым приборам, т.е. будет потеряна связь с объектами. Не будет сообщений о тревоге, не будет сообщений о постановке и снятия с охраны и т.д. И как следствие полностью нерабочий пульт централизованного наблюдения.
