1.2 Конструирование захватного устройства

Захватные устройства (ЗУ) промышле

нных роботов служат для захватывания и удержания в определенном положении объектов манипулирования. При конструировании захватных устройств учитывают форму и свойства захватываемого объекта, условия протекания технологического процесса и особенности применяемой технологической оснастки, чем и обусловлено многообразие существующих захватных органов ПР. наиболее важными критериями при оценке выбора захватных органов являются приспосабливаемость к форме захватываемого объекта, точность захвата и сила захвата.

В классификации захватных устройств ЗУ в качестве классификационных выбраны признаки, характеризующие объект захвата, процесс захвата и удержания объекта, обслуживаемый технологический процесс, а также признаки, отражающие структурно-функциональную характеристику и конструктивную базу ЗУ.

К факторам, связанным с объектом захвата, относятся форма объекта, его масса, механические свойства, соотношение размеров, физико-механические свойства материалов объекта, а также состояние поверхности. Масса объекта определяет требуемое усилие захвата, т.е. грузоподъемность ПР, и позволяет выбрать тип привода и конструктивную базу ЗУ; состояние поверхности объекта предопределяет материал губок, которыми должно быть снабжено ЗУ; форма объекта и соотношение его размеров также влияют на выбор конструкции ЗУ.

Свойства материала объекта влияют на выбор способа захвата объекта, необходимую степень очувствления ЗУ, возможности переориентирования объектов в процессе их захвата и транспортирования к технологической позиции. В частности, для объекта с высокой степенью шероховатости поверхности, но нежесткими механическими свойствами, возможно применение только «мягкого» зажимного элемента, оснащенного датчиками определения усилия зажима.

Разнообразие ЗУ, пригодных для решения сходных задач, и большое число признаков, характеризующих их различные конструктивно-технологические особенности, не позволяют построить классификацию по чисто иерархическому принципу. Различают ЗУ по принципу действия: схватывающие, поддерживающие, удерживающие, способные к перебазированию объекта, центрирующие, базирующие, фиксирующие.

По виду управления ЗУ подразделяют на: неуправляемые, командные, жесткопрограммируемые, адаптивные.

По характеру крепления к руке ПР все ЗУ делят на: несменяемые, сменные, быстросменные, пригодные для автоматической смены.

Все захватные устройства приводятся в действие специальным устройством – приводом.

Привод – это система (электрическая, электромеханическая, электропневматическая и др.), предназначенная для приведения в движение исполнительных механизмов автоматизированных технологических и производственных машин.

Основные функции привода: усилие (мощность, крутящий момент), скорость (набор скоростей, диапазон скоростей); способность сохранять заданную скорость (усилие, крутящий момент) в условиях изменения нагрузки; быстродействие, конструктивная сложность; экономичность, стоимость, габариты, масса.

Основные требования, предъявляемые к приводам. Привод должен:

1) соответствовать по всем основным характеристикам заданному ТЗ;

2) позволять электрическое дистанционное автоматическое управление;

3) быть экономичным;

4) иметь малую массу;

5) обеспечивать простое согласование с нагрузкой.

По виду используемой силовой энергии различают приводы: электрический, пневматический, гидравлический механический, электромеханический, комбинированный.

В пневматических приводах используется энергия сжатого воздуха с давлением около 0,4 МПа, получаемого от цеховой пневмосети, через устройство подготовки воздуха.

1.2.1 Техническое задание на проектирование устройства

На стадии технического задания определяется оптимальное структурно-компоновочное решение и составляются технические требования к оснастке:

1) наименование и область применения – приспособление для установки ЭРЭ на печатную плату;

2) основание для разработки – задание на ККП;

3) цель и назначение оснастки – повысить уровень механизации и автоматизации технологической операции;

4) источники разработки – использование опыта внедрения средств технологического оснащения в отрасли;

5) технические требования:

a) количество ступеней подвижности не менее 5;

b) наибольшая грузоподъемность, Н 2,2;

c) статическое усилие в рабочей точке оснащения, Н не более 50;

d) наработка на отказ, ч, не менее 100;

e) абсолютная погрешность позиционирования, мм +0,1;

f) скорость движения с максимальной нагрузкой, м/с: - по свободной траектории не более 1; - по прямолинейной траектории не более 0,5;

g) рабочее пространство без оснащения сферическое с радиусом 0,92;

h) привод захватывающего устройства пневматический;

6) требования техники безопасности ГОСТ 12.1.017-88;

7) срок окупаемости 1 год .

1.2.2 Описание конструкции и принцип работы промышленного робота РМ-01

Промышленный робот (ПР) РМ-01 используется для выполнения разнообразных операций складывания, монтажа, сортировки, упаковки, загрузки - разгрузки, дуговой сварки и т.д. Общий вид робота представлен на рисунке 1.2.

Рисунок 1.2 – Промышленный робот РМ-01

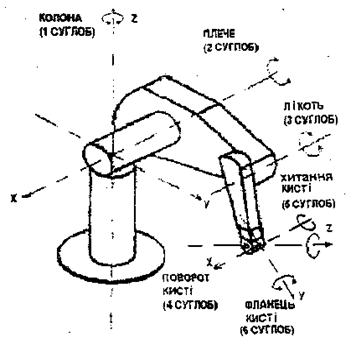

Манипулятор робота имеет шесть ступеней подвижности. Звенья манипулятора соединяются одна с одной с помощью суставов, которые имитируют локтевой или плечевой сустав человека. Каждое звено манипулятора приводится в действие индивидуальным электродвигателем постоянного тока через редуктор.

Электродвигатели оснащены электромагнитными тормозами, что позволяет надежно затормозить звенья манипулятора при отключении питания. Этим обеспечивается безопасность обслуживания робота, а также возможность перемещения его звеньев в ручном режиме. ПР РМ-01 имеет позиционно-контурную систему управления, которая реализована микропроцессорной системой управления «СФЕРА-36», построенная за иерархическим принципом.

«СФЕРА-36» имеет два уровня управления: верхний и нижний. На верхнем уровне решаются такие задачи:

- расчет алгоритмов планирования траектории движения захвата манипулятора и подготовка программ движения каждого его звена;

- логическая обработка информации о состоянии устройства, из которых состоит роботехнический комплекс, и соглашение работы в составе РТК;

- обмен информацией с ЭВМ более высокого уровня;

- диалоговый режим работы оператора с помощью видеотерминала и клавиатуры;

- чтение-запись, долгосрочное сохранение программ с помощью НГМД;

- ручной режим управления манипулятором с помощью пульта ручного управления;
