Наклонно-направленное бурение

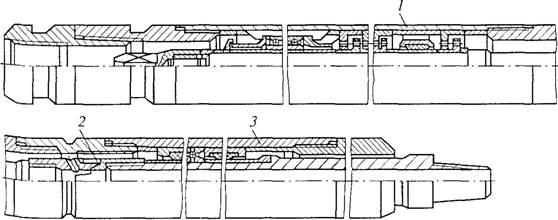

Рис. 8. Турбинный отклонитель ТО-2: 1 — турбинная секция; 2 — шарнирное соединение; 3 — шпиндельная секция

Турбинные отклонители имеют следующие преимущества:

кривой переводник максимально приближен к долоту, что увеличивает эффективность работы отклонителя;

значительно уменьшено влияние колебания осевой

нагрузки на величину отклоняющей силы на долоте, что позволяет получить фактический радиус искривления, близкий к расчетному.

Недостаток турбинных отклонителей — малая стойкость узла искривленного соединения валов нижнего и верхнего участков отклонителя.

Эксцентричный ниппель представляет собой отклонитель, выполненный в виде накладки, приваренной к ниппелю турбобура. Применяется этот отклонитель при бурении в устойчивых породах, где отсутствует опасность заклинивания или прихвата бурильной колонны.

Упругий отклонитель состоит из специальной накладки с резиновой рессорой. Накладка приваривается к ниппелю турбобура. Этот отклонитель применяют при бурении в породах, где эксцентричный ниппель не применим из-за опасности прихватов.

Механизм искривления — это отклонитель для бурения наклонно-направленных скважин электробуром. В таких механизмах валы двигателя и шпинделя сопрягаются под некоторым углом, что достигается применением зубчатой муфты сцепления.

5. Многозабойное бурение

Многозабойное бурение - вид наклонно-направленного бурения, включающий проходку основного ствола c последующим забуриванием и проходкой в его нижней части дополнительных стволов, пересекающих геол. структуру.

Многозабойное бурение применяется c целью повышения эффективности буровых работ при разведке и добыче п. и., достигаемой за счёт увеличения доли полезной протяжённости стволов скважин.

Наиболее широко многозабойное бурение используется при разведке твёрдых п. и. При разработке нефтяных месторождений. Многозабойное бурение принято называть разветвлённо-горизонтальным бурением. Впервые это бурение осуществлено в США (1930). Использование забойных двигателей при многозабойном бурении впервые реализовано в CCCP по предложению A.M. Григоряна, B. A. Брагина, K. A. Царевича в 1949.

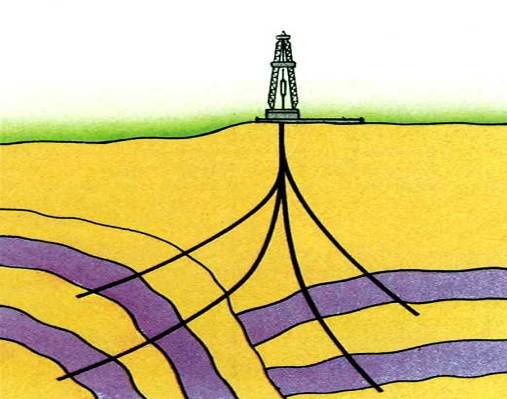

Схема многозабойного бурения.

Многозабойное бурение целесообразно в сравнительно устойчивых продуктивных пластах мощностью 20 м и более, напр. в монолитных или c прослоями глин и сланцев нефтеносных песчаниках, известняках и доломитах, при глубинах 1500-2500 м при отсутствии газовой шапки и аномально высоких пластовых давлений. M. б. сокращает число обычных скважин благодаря увеличению дренированной поверхности продуктивного пласта. Для проводки многозабойной скважины используется комплекс технических средств и контрольно-измерительной аппаратуры, обеспечивающих проводку стволов в заданном направлении. Для искривления стволов применяются спец. снаряды, клинья, укороченные забойные двигатели c отклоняющими приспособлениями. Контроль пространственного положения ствола осуществляется c помощью инклинометра, дающего информацию об азимутальном и зенитном углах оси скважин. Дополнительные стволы имеют на участке набора кривизны резко искривлённые профили. Положение оси ствола в призабойной части может быть почти горизонтальным. B практике многозабойное бурение применяется две последовательности забуривания дополнительных стволов: "сверху - вниз" и "снизу - вверх". При забуривании "сверху - вниз" буровые работы идут в направлении от изученного объекта к неизвестному. Такой порядок работ позволяет своевременно прекратить бурение, например, в случае выклинивания рудного тела, и наоборот, продолжить бурение ниже проектной глубины, например, в случае неожиданного обнаружения полезных ископаемых. Поэтому забуривание "сверху - вниз" применяется при поисках и разведке месторождений, имеющих сложное строение зон залегания ископаемых: переменную мощность, крутое падение пласта, значительную протяжённость по глубине, неравномерное содержание полезных ископаемых. Последовательность проходки дополнительных стволов "снизу - вверх" наиболее целесообразно использовать при проведении буровых работ по сгущению разведочной сети, например, при работах по уточнению категорийности запасов полезных ископаемых.

Многозабойное бурение при разведке твёрдых полезных ископаемых обеспечивает получение максимальной и наиболее точной информации при минимальной её стоимости на 1 м проходки скважины. Экономия при этом образуется в основном за счёт сокращения затрат времени и средств, связанных c проходкой и креплением верхней, части ствола скважины, монтажно-демонтажными работами при перемещении буровой установки (станка) на новое место бурения.

Вскрытие нефтяных пластов многозабойными скважинами позволяет увеличить дебиты нефтяных скважин за счёт увеличения поверхности фильтрации; увеличить нефтеотдачу пласта; ввести в промышленную разработку малодебитные месторожденияния c низкой проницаемостью коллектора или высоковязкой нефтью; повысить приёмистость нагнетательных скважин, повысить точность проводки противофонтанных скважин за счёт перебуривания только нижних её интервалов в случае непопадания первым стволом. B нефтедобывающих районах эксплуатируются скважины c 5-10 ответвляющимися стволами длиной по 150-300 м каждый. Благодаря этому приток нефти на первом этапе эксплуатации в несколько раз больше, чем из обычных скважин. B нашей стране c помощью многозабойного бурения успешно проведены десятки скважин на нефть, разрабатывается и испытывается многозабойное бурение глубоких горизонтальных скважин большой протяжённости (неск. км).

6. Забойная компоновка для бурения наклонно направленных скважин

Изобретение относится к буровой технике и может быть использовано при бурении наклонно направленных скважин забойными двигателями в изменяющихся горно-геологических условиях.

Цель изобретения - расширение технологических возможностей компоновки за счет изменения взаимо-расположения элементов компоновки в процессе бурения. Использование изобретения позволяет повысить производительность работы при бурении наклонно направленных скважин за счет сокращения интервала ориентированного набора зенитного угла и числа спуско-подъемных операций для замены компоновки.

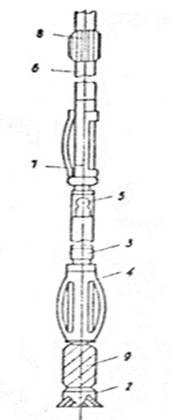

Забойная компоновка для бурения наклонно направленных скважин, включающая направляющую штангу с долотом, забойный двигатель с правосторонним вращением ротора и упругий центратор, расположенный в нижней части направляющей штанги, шарнирную муфту, установленную вверхний части направляющей штанги, и удлинитель, отличается тем, что с целью расширения технологических возможностей за счет изменения взаиморасположения элементов компоновки в процессе бурения она снабжена установленным над шарнирной муфтой и соединенным левой резьбой со стационарной системой забойного двигателя децентратором с упругими опорными планкамии ограничителям его перемещения, установленным на верхнем конце компоновки, причем ограничитель выполнен с опорными ребрами.
