Графическое проектирование компьютерного офиса частной компании

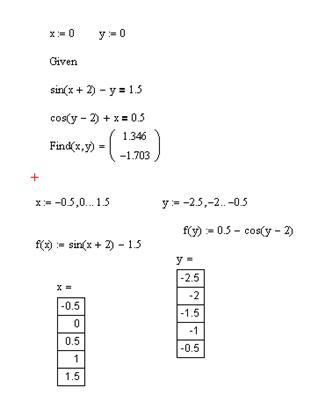

Для решения данной задачи воспользуемся уже известной структурой GivenFind. Далее зададим две зависимости f1 (x), f2 (y) и построим графики.

Проверка.

Подставим в одно из уравнений полученные результаты:

src="images/referats/3813/image013.png">

Вывод: Полученные разными способами результаты вычислений идентичны, что свидетельствует о достоверности расчетов. На обоих графиках наглядно видно решение, которое также совпадает с расчетами.

2. Графическое моделирование

2.1 Теоретическая модель работы офиса

Данная модель разрабатывается для компьютерного офиса частной компании, занимающегося предоставление услуг физическим лицам с сфере интернет.

Т.к. деятельность офиса непосредственно связана с деятельностью в интернете, а значит необходимо наличие сервера и соединенных компьютеров по средствам локальной сети. Спектр услуг довольно широк, из этого следует необходимость в хорошем оборудование. Из всего вышесказанного следует, компьютерный офис из двух компьютеров будут обслуживать два сотрудника:

· Заведующий или директор

· Администратор – программист

В обязанности заведующего входят:

Ø Анализ поступающих требований и предложений;

Ø Разработкой планов и стратегий решения задач;

Ø Постановка задач;

Ø Контроль выполнения плана.

Для полного состава штата работников офиса необходимо включить 1 человека занимающегося техническими работами и охраной

Подводя итог о составе сотрудников нужно сказать что, полный состав штата состоит из трех человек:

· Директор;

· Администратор – программист;

· Техничка – сторож

План работы офиса

Дни недели

Время работы

Время перерыва

понедельник – пятница

с 9:00 до 20:00

с 12:00 до 13:00

суббота, воскресенье

с 9:00 до 13:00

2.2 План офиса (режим 2D)

План офиса включает следующие комнаты:

1. Коридор;

2. Туалет;

3. Компьютерныйзал;

4. Подсобное помещение

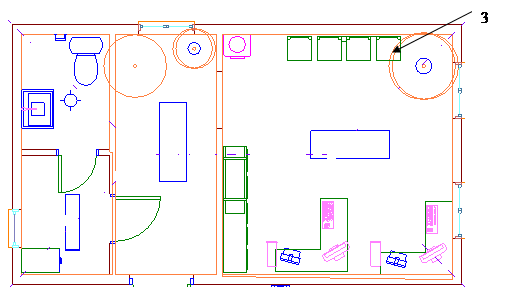

Рисунок 31 – План офиса

2.3 Трёхмерная модель офиса

Эта трёхмерная модель офиса представлена в виде целостной структуры здания имеющего только пол, стены, двери, окна.

Рисунок 32 – двухмерная модель офиса

Полная готовая трёхмерная модель офиса показана на рисунке 2.

Рисунок 33 – Трехмерная модель офиса»

2.4 Список предметов интерьера офиса

1 – Цветы;

2 – Стулья;

3 – Выключатели;

4 – Щит;

5 – Шкафы;

6 – Офисные ящики;

7 – Шкаф для книг;

8 – Телевизор;

9 – Осветительные лампы;

10 – Компьютеры;

11 – Сканер;

12 – Розетки;

13 – Столы;

14 – Окна;

15 – Двери;

16 – Принтеры;

17 – Кресла;

18 – Стулья.

2.5 Потребление мощности в офисе

Для расчёта потребления мощности электроэнергии офиса целесообразней рассмотреть сначала оборудование офиса. Помимо разнообразных деталей офис будет иметь в наличии 2 компьютера, телевизор, музыкальный центр. Попутно следует дать описание всему оборудованию, высчитать его стоимость и стоимость электроэнергии потребляемой описанным оборудованием.

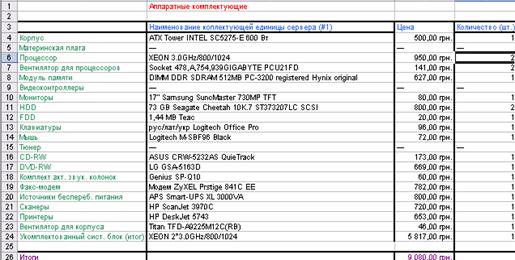

Таблица 1 – Оборудование

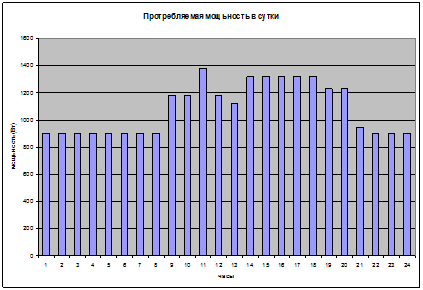

Общая сумма издержек затраченных на оборудование офиса составляет: 32086,50 грн. Ориентируясь по вышеуказанному оборудованию можно переходить к вычислению потребления мощности электроэнергии из электроснабжающей сети. В таблице 3 приведен суточный усредненный график потребления в офисе мощности из электросети оборудованием, а также средняя мощность в ваттах за 1 час, потребление электроэнергии за сутки в КВт, стоимость электроэнергии в грн за сутки (Таблица 2).

Таблица 2 – Стоимость электроэнергии за сутки

2.6 Расположение оборудования в офисе

Многое из вышеперечисленного оборудования имеет определённое расположение в офисе, которое показано на рисунке 34.

Рисунок 34 – Оборудование офиса

1. Системные блоки;

2. Мониторы;

3. Сканнеры;

4. Принтеры;

5. Музыкальный центр;

6. Телевизор (плазменная панель).

2.7 Схема электроснабжения

Неотъемлемой частью в проектировании этой модели офиса является проектирование схемы электроснабжения.

Вначале следует составить электроарматуру офиса (рис. 35)

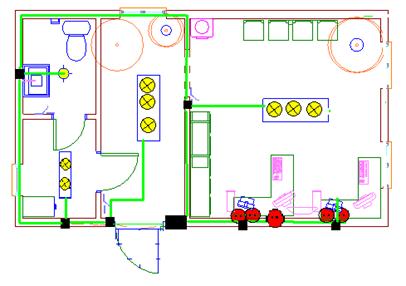

Рисунок 35 – Электроарматура офиса

1. Распределительный щит (обозначенный фиолетовым цветом);

2. Электропроводка (зелёным);

3. Соединительные коробки (чёрным);

4. Розетки (красным);

5. Выключатели (фиолетовым);

6. Лампы освещения (жёлтым).

На (Рис. 36) показана схема подключения ламп освещения и розеток к общей электропроводки офиса.

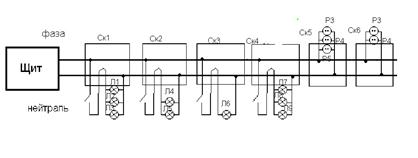

Рисунок 36 – Схема электроснабжения

При расчете сечения кабеля использовались следующие формулы:

I = p/u – Ток в цепи;

S = I/ρ, где ρ = 2,7 для алюминия [1] – Сечение кабеля.

Расчет параметров кабеля для выполнения электропроводки

Элемент

№ кабеля

Длина (мм)

Мощность (Вт)

Ток (А)

Сечение (мм2)

Коробка1

1

1300

2580

11,7

4,34

Выключатель1

2

920

100

0,5

0,17

Лампа1

3

2100

100

0,5

0,17

Коробка2

4

700

2380

10,8

4,01

Выключатель2

5

1800

200

0,9

0,34

Лампа 2

6

1500



Коробка3

7

4500

2180

9,9

3,67

выключатель3

8

1600

100

0,5

0,17

лампа3

9

1700

100

0,5

0,17

Коробка4

10

5000

2080

9,5

3,50

выключатель3

11

1800

2080

9,5

3,50

лампа4

13

4100

1220

5,5

2,05

коробка5

14

3950

1120

5,1

1,89

розетка1

15

1600

1020

4,6

1,72

коробка6

16

2500



розетка 2

17

1000

1020

4,6

1,72

Общая длина кабеля

35070

мм
