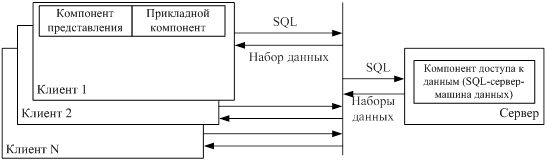

Рис. Модель удаленного доступа к данным (RDA-модель)

В файле (файлах) базы данных, размещаемом на сервере системы, находится также и системный каталог базы данных, в который помещаются в том числе и сведения о зарегистрированных клиентах, их полномочиях и т.п.

На клиентских установках инсталлируются программные части

СУБД, реализующие интерфейсные и прикладные функции. Пользователь, входя в клиентскую часть системы, регистрируется через нее на cepвере системы и начинает обработку данных.

Прикладной компонент системы (библиотеки запросов, процедуры обработки данных) полностью размещается и выполняется на клиентской установке. При реализации своих функций прикладной компонент формирует необходимые SQL-инструкции, направляемые SQL-серверу. SQL-сервер, представляющий специальный программный компонент, ориентированный на интерпретацию SQL-инструкций и высокоскоростное выполнение низкоуровневых операций с данными, принимает и координирует SQL-инструкции от различных клиентов, выполняет их, проверяет и обеспечивает выполнение ограничений целостности данных и направляет клиентам результаты обработки SQL-инструкций, представляющие, как известно, наборы (таблицы) данных.

Таким образом, общение клиента с сервером происходит через SQL-инструкции, а с сервера на клиентские установки передаются только результаты обработки, т.е. наборы данных, которые могут быть существенно меньше по объему всей базы данных. В результате резко уменьшается загрузка сети, а сервер приобретает активную центральную функцию. Кроме того, ядро СУБД в виде SQL-сервера обеспечивает также традиционные и важные функции по обеспечению ограничений целостности и безопасности данных при совместной работе нескольких пользователей.

Другим, может быть неявным, достоинством RDA-модели является унификация интерфейса взаимодействия прикладных компонентов информационных систем с общими данными. Такое взаимодействие стандартизовано в рамках языка SQL специальным протоколом ODBC (Open Database Connectivity - открытый доступ к базам данных), играющим важную роль в обеспечении интероперабельности (многопротокольность), т.е. независимости от типа СУБД на клиентских установках в распределенных системах.

Интероперабельность (многопротокольность) СУБД - способность СУБД обслуживать прикладные программы, первоначально ориентированные на разные типы СУБД. Иначе говоря, специальный компонент ядра СУБД на сервере (так называемый драйвер ODBC) способен воспринимать, обрабатывать запросы и направлять результаты их обработки на клиентские установки, функционирующие под управлением реляционных СУБД других, не "родных" типов.

Такая возможность существенно повышает гибкость в создании распределенных информационных систем на базе интеграции уже существующих в какой-либо организации локальных баз данных под управлением настольных или другого типа реляционных СУБД.

К недостаткам RDA-модели можно отнести высокие требования к клиентским вычислительным установкам, так как прикладные программы обработки данных, определяемые спецификой предметной области информационной системы, выполняются на них.

Другим недостатком является все же существенный трафик сети, обусловленный тем, что с сервера базы данных клиентам направляются наборы (таблицы) данных, которые в определенных случаях могут занимать достаточно существенный объем.

Развитием PDA-модели стала модель сервера базы данных. Ее сердцевиной является механизм хранимых процедур. В отличие от PDA-модели, определенные для конкретной предметной области информационной системы события, правила и процедуры, описанные средствами языка SQL, хранятся вместе с данными на сервере системы и на нем же выполняются. Иначе говоря, прикладной компонент полностью размещается и выполняется на сервере системы. Схематично DBS-модель приведена на рис.

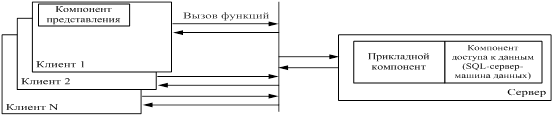

Рис. Модель сервера базы данных (DBS-модель)

На клиентских установках в DBS-модели размещается только интерфейсный компонент (компонент представления), что существенно снижает требования к вычислительной установке клиента. Пользователь через интерфейс системы на клиентской установке направляет на сервер базы данных только лишь вызовы необходимых процедур, запросов и других функций по обработке данных. Все затратные операции по доступу и обработке данных выполняются на сервере и клиенту направляются лишь результаты обработки, а не наборы данных, как в RDA-модели. Этим обеспечивается существенное снижение трафика сети в DBS-модели по сравнению с RDA - моделью.

Следует заметить, что на сервере системы выполняются процедуры прикладных задач одновременно всех пользователей системы. В результате резко возрастают требования к вычислительной установке сервера, причем как к объему дискового пространства и оперативной памяти, так и к быстродействию. Это основной недостаток DBS-модели.

К достоинствам же DBS-модели, помимо разгрузки сети, относится и более активная роль сервера сети, размещение, хранение и выполнение на нем механизма событий, правил и процедур, возможность более адекватно и эффективно "настраивать" распределенную информационную систему на все нюансы предметной области.

Также более надежно обеспечивается согласованность состояния и изменения данных и, вследствие этого, повышается надежность хранения и обработки данных, эффективно координируется коллективная работа пользователей с общими данными.

Чтобы разнести требования к вычислительным ресурсам сервера в отношении быстродействия и памяти по разным вычислительным установкам, используется модель сервера приложений.

Суть AS-модели заключается в переносе прикладного компонента информационной системы на специализированный в отношении повышенных ресурсов по быстродействию дополнительный сервер системы. Схема AS-модели приведена на рис.

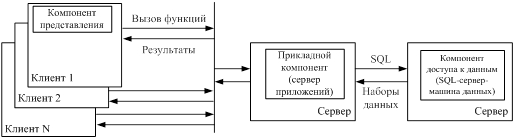

Рис. Модель сервера приложений (AS-модель).

Как и в DBS-модели, на клиентских установках располагается только интерфейсная часть системы, т.е. компонент представления. Однако вызовы функций обработки данных направляются на сервер приложений, где эти функции совместно выполняются для всех пользователей системы. За выполнением низкоуровневых операций по доступу и изменению данных сервер приложений, как в RDA-модели, обращается к SQL-серверу, направляя ему вызовы SQL-процедур, и получая, соответственно, от него наборы данных.

Как известно, последовательная совокупность операций над данными (SQL-инструкций), имеющая отдельное смысловое значение, называется транзакцией.

В этом отношении сервер приложений управляет формированием транзакций, которые выполняет SQL-сервер. Поэтому программный компонент СУБД, инсталлируемый на сервере приложений, еще называют монитором обработки транзакций (Transaction Processing Monitors - TRM), или просто монитором транзакций.

AS-модель, сохраняя сильные стороны DBS-модели, позволяет оптимально построить вычислительную схему информационной системы, однако, как и в случае RDA-модели, повышает трафик сети.
