P-CAD для начинающих

Для этого необходим справочник, в котором можно найти информацию о необходимом компоненте(например вид на принципиальной схеме и на печатной плате, количество ножек в блоке и порядок их расстановки и т.д.) Справочников существует большое количество один из них: Справочник по интегральным микросхемам/Под ред. Б.В. Тарабрина. – М.: Энергоатомиздат, 1985. –527 с.

Рассмотрим создание элемента и

з серии К176, например LE5. Этот элемент и-не, содержит 2 входа и 1 выход. В корпусе 4 элемента.

Элементы создаются в пакете P-CAD 2000 Library Manager(Рис.12)

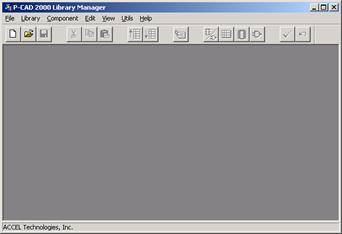

Рис.12 Диалоговое окно Library Manager

Для начала создадим библиотеку, в которой будут храниться все элементы. Для этого войдем в меню Library/New Появится диалоговое окно, в котором мы дадим имя библиотеке и место, где она будет храниться. Моя библиотека будет называться К176

Теперь переходим к созданию элемента. Войдем в меню Сomponent/New

Появится диалоговое окно(рис 13) и вместе с ним диалоговое окно, в котором мы укажем библиотеку, в которой будет храниться созданный нами элемент.

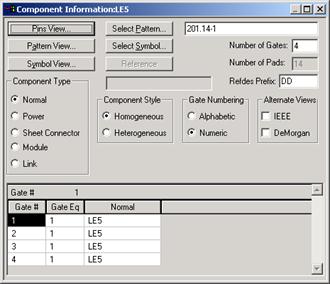

Рис 13 Создание элемента.

В команде Numeric of Pins указываем количество ножек-14, в команде Numeric of Gates указываем количество элементов в блоке-4, в команде Refdes of Prefix указываем обозначение элемента на схемах-DD.Т. к. в блоке все создаваемые нами компоненты одинаковы, то в команде Component Style ставим Homogenos, в команде Gate Numbering ставим Numeric, для того, чтобы элементы нумеровались.

Основа для создания элемента готова. Теперь переходим на вкладку Pins View, где будем расставлять ножки –их нумерацию и свойства (рис 14)

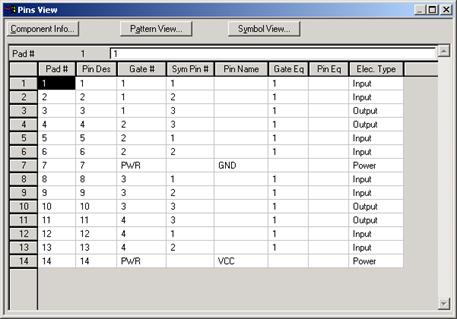

Рис.14 Вкладка Pins View

В Pad# и Pin Des нумеруем по порядку. В Gate# ставим номер блока, соответствующий данной ножке. Как видно всего 4 элемента и у каждого и по 3 ножки. Входы 7 и 14 служат для питания, поэтому они и обозначаются соответственно. В Sym Pin# в соответствии со справочником расставляется нумерация ножек. В Pin Name ставятся обозначения (для элементов питания, триггеров и т.д.) В Gate Eq в верхней строке ставим 1 и опускаемся вниз, на всех ножках элементов она проставится самостоятельно. В Elec. Type указываем электрический тип ножки (Input-входная, Output-выходная, Power - питание и т.д.)

Для этого щелкнем в правом верхнем углу на кнопку появится список (рис 15) из которого выберем необходимую нам характеристику ножки.

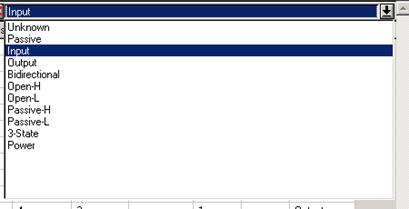

Рис.15 Выбор Электрической характеристики ножки

Теперь необходимо данный компонент сохранить Component/Save где мы присваиваем имя и указываем место его сохранения.

Далее заходим меню Utils/Pattern Editor перед нами появится диалоговое окно, где создается вид ‘элемента на печатном монтаже. Зайдем в меню Pattern/Pattern Wizard Перед нами появится окно (Рис 16)

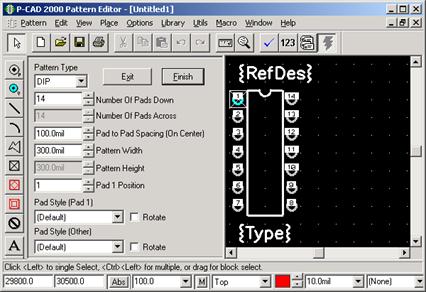

Рис. 16.

Здесь мы задаем высоту, ширину, количество ножек, порядок первой ножки. После всего нажимаем кнопку Finish. Теперь данный элемент необходимо сохранить. Для этого заходим в меню Pattern/Save Появится диалоговое окно Сохранение элемента печатного монтажа (рис 17)

Рис.17 Сохранение элемента печатного монтажа

В команде Library указываем имя и место нажождения библиотеки, где будет сохранен данный элемент. В Pattern указывается имя элемента ЛЕ5(по умолчанию программа сама выдаем имя, например UNTITLED 1

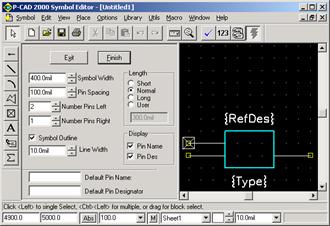

Вид элемента на печатном монтаже создан. Осталось создать вид элемента на принципиальной схеме. Для этого заходим меню Utils/Symbol Editor перед нами появится диалоговое окно, где создается вид элемента на принципиальной схеме. Зайдем в меню Symbol / Symbol Wizard Перед нами появится диалоговое окно Меню Symbol Editor (Рис 18)

Рис.18 Диалоговое окно меню Symbol Editor.

Здесь мы задаем Высоту и ширину элемента, количество входящих и выходящих ножек, их дину(Short, Normal, Long и т.д.) Для вставки текста войдем в меню Place/Text и разместим нужный текст. Для создания элементов НЕ, триггеров и т.д. рисуем ножку сами. Войдем в меню Place/Pin, где выбираем необходимый вид (рис. 19) После окончания нажимаем кнопку Finish. Перед нами появится уже знакомое нам диалоговое окно (Рис.16), где мы аналогично, как и в Pattern Editor сохраняем элемент.

Ну вот, данный элемент готов. Теперь можно посмотреть, что же получилось. В диалоговом окне Создание элемента (рис.13) необходимо щелкнуть на кнопке

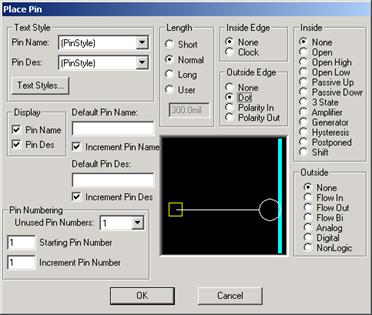

Рис. 19 Диалоговое окно Place/Pin

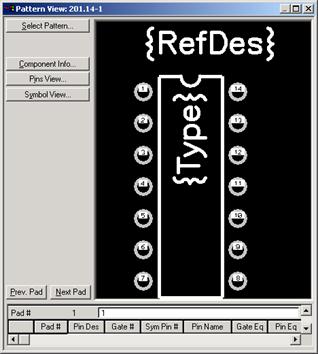

Pattern Editor. Появится диалоговое окно Вид компонента (рис. 20) и нажав на кнопку Select Pattern появится созданный нами элемент.

Аналогичные действия проводятся для просмотра вида элемента на принципиальной схеме. Только используется команда не Pattern, а Symbol.

Рис.20 Вид компонента

Таким же образов создаются все элементы.

Пример серии К176 Вы можете найти на этом же диске и по аналогии создать необходимую Вам серию. Представляю Вашему вниманию пример микросхема, созданной на серии К176.

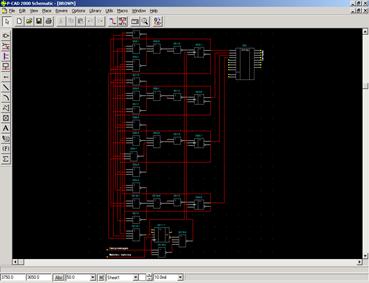

Рис. 21. Принципиальная схема, созданная на элементах русских микросхем.

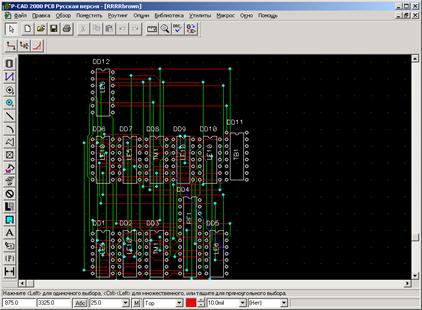

Рис. 22 Печатная плата.
