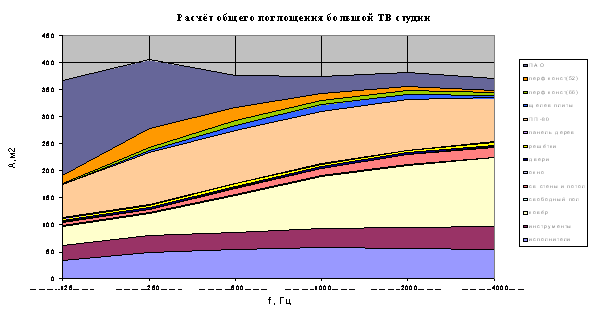

Рис.1. – Расчет общего поглощения большой ТВ студии

3.1.2. Дикторская речевая телевизионная

Выбор размеров и формы помещения

Выбираем площадь пола равную SП=24 м2.

При помощи таблицы в приложении 1[2] выбираем высоту студии:

h=3,2 м.

Далее выбираем линейные размеры студии:

длина – l

=6 м,

ширина – b=4 м.

Отсюда: общая площадь внутренних поверхностей:

SS=2lb+2bh+2lh=76,8 м2;

объём:

V=S*h=24*3,2=112 м3.

Выбор оптимального времени реверберации и его частотной характеристики

В соответствии с рекомендациями, приведёнными в приложении 2 [2], задаём оптимальное время реверберации на частоте 500 Гц:

Т=0,4 сек.

Частотную характеристику оптимального времени реверберации выбираем горизонтальной.

Обеспечение требуемого времени реверберации

Результаты расчётов по формулам (3.1) и (3.2) заносим в таблицу3.3. Затухание в воздухе не учитываем.

Таблица 3.3 - Результаты расчётов по формулам

f, Гц	125	250	500	1000	2000	4000
Т, с	0,4	0,4	0,4	0,4	0,4	0,4
-ln(1-aср)	0,22	0,22	0,22	0,22	0,22	0,22
aср	0,197	0,197	0,197	0,197	0,197	0,197
А	13	13	13	13	13	13

Подсчитываем основной и дополнительный фонды поглощения А0 обусловленные исполнителями, коврами, поверхностью не подвергающейся обработке (свободный пол, окна, двери, вентиляционные решетки и т.д.) и акустическими материалами, применяемый для отделки поверхностей в студии. Результаты подсчетов сводим в таблицу 3.4, по которой строим график.

Таблица 3.4

	S или N	Звукопоглощение – основной фонд
		125 Гц			250 Гц				500 Гц				1000 Гц					2000 Гц				4000 Гц
		a		А		a		А		a		А		a		А	a			А	a			А
1	2	0,28		0,56		0,4		0,8		0,45		0,9		0,49		0,98	0,47			0,94	0,45			0,9
2	20,5	0,12		2,46		0,14		2,87		0,23		4,715		0,32		6,56	0,38			7,79	0,42			8,61
3	4	0,02		0,08		0,025		0,1		0,03		0,12		0,035		0,14	0,04			0,16	0,04			0,16
4	47	0,01		0,47		0,01		0,47		0,02		0,94		0,02		0,94	0,03			1,41	0,03			1,41
5	3	0,35		1,05		0,25		0,75		0,18		0,54		0,12		0,36	0,07			0,21	0,04			0,12
6	3	0,3		0,9		0,3		0,9		0,3		0,9		0,4		1,2	0,4			1,2	0,4			1,2
7	0,5	0,3		0,15		0,42		0,21		0,5		0,25		0,5		0,25	0,5			0,25	0,51			0,255
8	А0			5,67				6,1				8,365				10,43				11,96				12,655
9	Атр			13				13				13				13				13				13
10	Ад			7,33				6,9				4,635				2,57				1,04				0,345
Звукопоглощение – дополнительный фонд
11	16	0,42	6,72			0,28	4,48			0,18	2,88			0,09	1,44		0,12		1,92		0,25		4
12	12	0,62	7,44			0,97	11,64			0,98	11,76			0,97	11,64		0,94		11,28		0,81		9,72
13	5	0,39	1,95			0,87	4,35			0,58	2,9			0,33	1,65		0,15		0,75		0,1		0,5
14	5	0,8	4			0,58	2,9			0,27	1,35			0,14	0,7		0,12		0,6		0,1		0,5
15			20,11				23,37				18,89				15,43				14,55				14,72
16			25,78				29,47				27,255				25,86				26,51				27,375
17	aс р		0,2302				0,2631				0,2433				0,2309				0,2367				0,2444
18	-Sln(*)		29,299				34,198				31,231				29,403				30,251				31,39
19	Tрасч		0,422				0,3616				0,3959				0,4205				0,4087				0,3939
