Проектирование железобетонного промышленного здания

Критическая сила при потери устойчивости:

3702 кН

Коэффициент продольного изгиба:

Требуемое сечение арматуры п

ри симметричном армировании:

Принимаем (2Æ12AIII). Размещение арматуры показано на рисунке 5.6.

Рис. 5.6 - Размещение арматуры сжатой стойки.

5.5.2. Поперечная арматура сжатой стойки

Согласно [3, п.5.22] принимаем поперечную арматуру с шагом 200, что меньше 20d = 2012 = 240 и 500 мм. Диаметр арматуры назначаем из условия свариваемости [4, прил.9] и наличия в сортаменте. Принимаем ø6AIII.

5.5.3. Расчет растянутой стойки

Т.к. М=0, то расчёт ведём по [3, п.3.26]. Должно соблюдаться условие:

[3, (60)];

Из [3, (60)] определим требуемую суммарную площадь арматуры:

Из условия минимального диаметра арматуры в стойке (Æ8мм) принимаем (2Æ8AIII).

5.5.2. Поперечная арматура растянутой стойки

Согласно [3, п.5.22] принимаем поперечную арматуру с шагом 600. Диаметр арматуры принимаем Æ6AIII [4, прил.9].

5.6. Проектирование опорного узла фермы

5.6.1. Конструирование опорного узла

Пояса фермы соединяются в опорном узле (рис.5.7).

1. Определение размеров опорного листа.

Опорная реакция фермы:

Принимаем .

2. Определение угла наклона верхнего пояса в опорном узле:

.

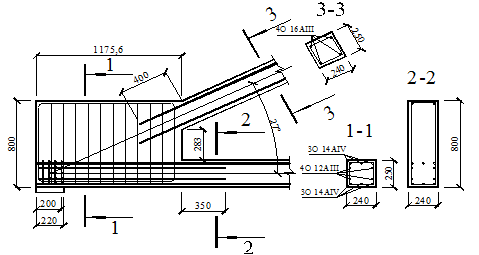

Рис.5.7 - Опорный узел.

3. Дополнительные ненапрягаемые стержни с площадью сечения:

.

Принимаем минимальную арматуру: 4Æ12,

Длина её анкеровки (растянутая арматура в растянутом бетоне):

[3, (186)]

принимаем 350 мм.

4. Сечение стержней, окаймляющих узел, принимается из условия:

принимаем 2Æ10

5. Сетки косвенного армирования ставятся над опорным листом на участке длиной и [3, п.5.61], где - длина зоны передачи напряжений :

мм [3, (11)].

Тогда 0.6283170 мм = 17 см;

Длина участка, где стоят сетки принимается 200. Диаметр арматуры должен быть мм и мм. В соответствии с [3, п.5.24] принимаем сетку из арматуры Æ10AII, с ячейками 50´50 мм с шагом 50 мм (4 сетки).

Поперечная арматура ставится с шагом 100 мм, а её диаметр назначается по нижеследующему расчету.

6. Анкеровка арматуры верхнего пояса:

мм [3, (186)],

но не менее мм и не менее 200 мм.

Принимаем длину анкеровки арматуры верхнего пояса 400 мм.

5.6.2. Расчет опорного узла

5.6.2.1 Расчет из условия отрыва нижнего пояса

Расчет из условия отрыва нижнего пояса по сечению АВ из-за ненадежности анкеровки преднапряженной арматуры и дополнительных стержней (рис.5.8).

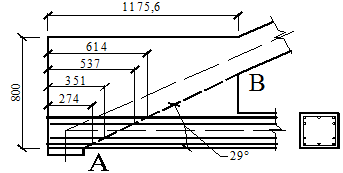

Рис.5.8 - Схема разрушения опорного узла с отрывом нижнего пояса

Для того, чтобы не произошел отрыв нижнего пояса, должно удовлетворятся условие:

где усилие в поперечной арматуре, пересекающей трещину; и - усилия, воспринимаемые дополнительной арматурой и преднапряженной арматурой с учетом уменьшения напряжений на длине анкеровки.

Учитывая, что напряжения в арматуре на длине анкеровки снижаются от или до нуля по прямой зависимости, получаем:

и при и

где - расстояния от торца фермы до пересечения рассматриваемого стержня с прямой АВ (рис. 5.5); ,- длины зон анкеровки преднапряженной и обычной арматуры. Для стержневой арматуры = 35d = см;
