Водопроводная насосная станция второго подъема

Технологическая часть

В обеспечении надёжной работы систем водоснабжения важная роль отводится насосным станциям. В зависимости от места расположения в общей схеме различают водопроводные насосные станции первого и второго подъёма.

Задачей насосной станции второго подъёма является подача

воды из резервуаров чистой воды к потребителям и в бак водонапорной башни. Напор насосной станции должен быть достаточен для преодоления всех гидравлических сопротивлений водоводов и распределительной сети, а также для создания некоторых необходимых напоров у потребителей.

Порядок проектирования зависит от условий состава исходных данных. Однако можно рекомендовать некоторую укрупнённую схему расчёта, включающую в себя следующие основные этапы:

1. Выбор режима работы насосов и числа насосных агрегатов.

2. Определение расчётной подачи насосов.

3. Расчёт трубопроводов.

4. Определение требуемого напора насосов.

5. Выбор насосов.

6. Анализ совместной работы насосов и трубопроводов.

7. Определение допустимой отметки оси насосов.

8. Выбор вспомогательного оборудования.

9. Проектирование здания насосной станции.

Режим работы насосов

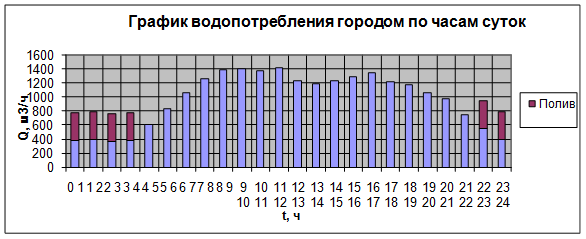

Требуемая среднечасовая подача насосов в период максимального водопотребления

,

где - общее водопотребление за период максимального водопотребления

Qч.I – часовые расходы воды у потребителей за этот период;

- продолжительность периода максимального водопотребления

м3/ч

По аналогии требуемая среднечасовая подача насосов в период минимального водопотребления определяется из соотношения

,

где - общее водопотребление за период минимального водопотребления

- продолжительность периода минимального водопотребления

м3/ч

Рекомендуемое к установке количество рабочих насосов пропорционально отношению найденных максимальной и минимальной подач насосной станции

, (6,3)

где к – коэффициент пропорциональности, принимаемый по возможности наименьшим целым числом.

Исходя из принятого числа рабочих насосов, определяется ориентировочная часовая подача одного насоса

м3/ч,

В период максимального водопотребления работают все насосы, т.е. число работающих насосов

В период минимального водопотребления число работающих насосов определяется как округленное до целого числа отношение среднечасового водопотребления за этот период к подаче одного насоса

,

Количество насосо – часов работы насосной станции за сутки

ч

Уточненная подача одного насоса (расчетная)

м3/ч,

где Qсут. – суточная подача насосной станции, равная суточному водопотреблению.

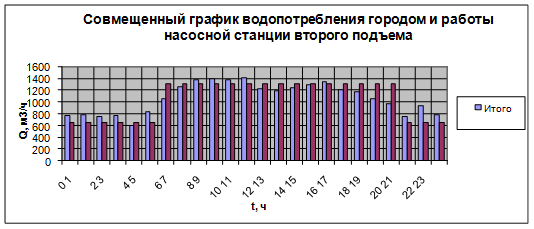

По результатам расчета определяем расчетные подачи насосной станции в любой час суток

,

где - расчетная часовая подача одного насоса;

- число работающих насосов в данный час.

1 насос: м3/ч;2 насоса: м3/ч.

Водонапорная башня

Совместный анализ режимов водопотребления и работы насосной станции второго подъема позволяет составить режим работы водонапорной башни, т.е. определить величину поступления или отбора воды из водонапорной башни. При этом определяется величина остатка воды в баке башни, наибольшее значение которого составляет требуемый минимальный регулирующий объем бака.

Таблица 2. Режим работы водонапорной башни
