Максимальные потери активной, реактивной мощности

6. По формулам 1.2 и 1.5 находим полное активное и реактивное сопротивление линии.

Ом

Ом

Ом

Ом

25 src="images/referats/4812/image060.png">Ом

Ом

7. Находим потерю напряжения до нагрузки 3 по формуле:

(2.5)

В

или в процентах

меньше 8% что допустимо.

3. Задача №3

Рассчитать ВЛ, получающую питание с двух сторон. Схема линии с нагрузками указана на рисунке 3.1. Время использования максимальной нагрузки Тmax=4500 час. Принять провода по всей длине одного сечения. Определить потерю напряжения в нормальном и аварийном режимах.

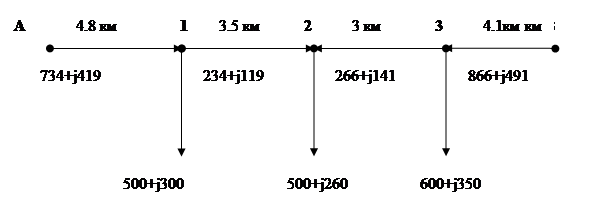

Рисунок 3.1

Данные для расчета задачи: Uн=10 кВ, Тmax=4500 час, P1=0,5 МВт, Р2=0,5 МВт, Р3=0,6 МВт, , , .

1. Находим реактивные мощности нагрузок по формулам 1.3, 1.10 и 3.1 и наносим их на схему.

М ВА;

М Вар

М ВА;

М Вар

М ВА;

М Вар

2. Принимаем, что провода расположены на всех участках линии одинаково и имеют одни и те же сечения. Тогда мощности, вытекающие из источника питания А определяются по формулам:

(3.1)

(3.2)

к Вт

к Вар

По полученным значениям РА и QА находим распределение мощностей по участкам и наносим их на схему. Точка раздела получилась в точке 2.

3. Для определения экономического сечения проводов находим величины токов по формуле 1.9, выходящих из А и В:

А

А

4. Экономическая плотность тока при Т=4500 ч. j=1.1 А/мм2 .

Исходя из поставленных условий об одном сечении проводов, определяем эквивалентную экономическую плотность тока для правой и левой частей сети, с учетом распределения нагрузки по длине. Для этого токи на участках:

А

А

После чего вычисляем поправочные коэффициенты и эквивалентную экономическую плотность тока:

(3.3)

; jэ.э.=1.386 А/мм2

; jэ.э.=1,397 А/мм2

Экономические сечения для левой и правой сети равны по формуле (3.3):

мм2; мм2

Принимаем ближайшее большее сечение провода А-35, имеющего допустимый ток нагрузки 135 А, что больше фактических токов при нормальном и аварийном режимах работы линии.

IВ=57,2<135 А

5. Проверяем выбранное сечение проводов на допустимую потерю напряжения при r0=0.83 Ом/км и х0=0.38 Ом/км (Dср=1.25 м).

Потеря напряжения при нормальном режиме до точки раздела по формуле 1.13.

В

,

что допустимо.

Проверяем потерю напряжения в аварийном режиме. Наиболее тяжелым случаем будет отключение линии со стороны источника питания В.

Потеря напряжения до точки 3:

При аварийном режиме допускается потеря 12 %.

Список литературы

1. Боровиков В.А. и д.р. Электрические сети энергетических систем. Учебник для техникумов. Изд. 3-е, переработанное. Л., «Энергия», 1977.
