Классификация трансформаторов

Широкое применение получили магнитопроводы, навитые из узкой ленты электротехнической стали или из специальных железоникелевых сплавов типа пермаллой. Их можно использовать для стержневых, броневых, тороидальных и трёхфазных трансформаторов (рис 1.4 г, д, е, ж).

Включение трехфазных трансформаторов на параллельную рабо

ту

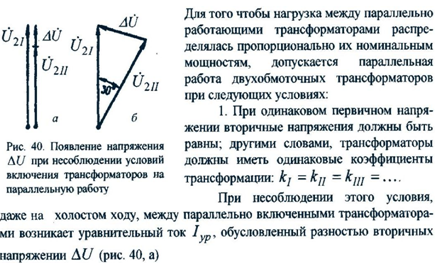

Условия включения трехфазных ТТ на параллельную работу:

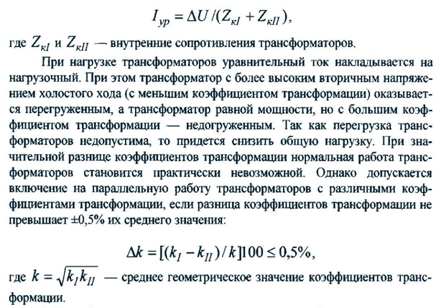

Коэффициент трансформации трансформатора - это величина, выражающая масштабирующую (преобразовательную) характеристику трансформатора относительно какого-нибудь параметра электрической цепи (напряжения, тока, сопротивления и т.д.).

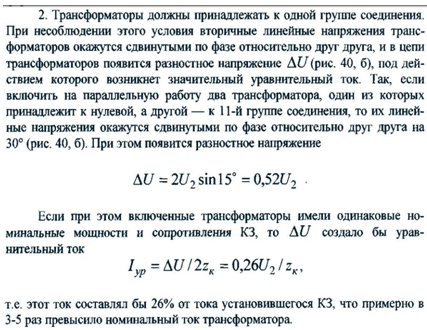

Группа соединения обмоток трансформатора определяется углом сдвига между векторами одноименных линейных ЭДС (например, EAB и Eab или EBA и Eba) обмоток высшего и низшего напряжений.

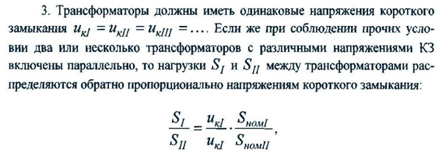

Напряжение короткого замыкания показывает величину относительного превышения напряжения на вторичной обмотке на холостом ходу по сравнению с напряжением полностью нагруженной обмотки. Указанный параметр определяется величиной падения напряжения на омическом сопротивлении (то есть сопротивлении постоянному току) первичной и вторичных обмоток трансформатора при номинальной нагрузке.
