Исследование непрерывных сигналов с помощью осциллографа

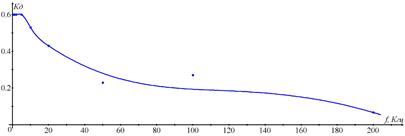

Рис.5. График АЧХ ДН (зависимость Кд от частоты).

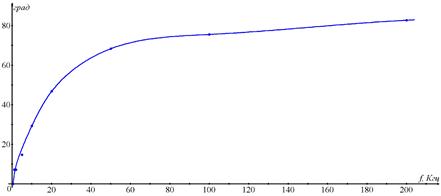

Рис.6. График ФЧХ ДН (зависимость j от частоты)

Таблица 2

fx , Гц d>

f0 , Гц

fxд , Гц

Δf , Гц

δf , %

26

50

4

2

25

1

4

51

2

2

50

1

2

102

2

4

100

2

2

151

2

6

150

1

0,67

nв = 4, nг = 2

nв = 2, nг = 2

fxд = 25Гц

fxд = 50Гц



nв = 2, nг = 4

nв = 2, nг = 6

fxд = 100Гц

fxд = 150Гц

Рис.7. Фигуры Лиссажу.

Таблица 3

fx , Гц

f0 , Гц

fxд , Гц

Δf , Гц

δf , %

201

50

4

200

1

0,5

252

5

250

2

0,8

301

6

300

1

0,33

402

8

400

2

0,5

nм = 4

nм = 5

fxд = 200Гц

fxд = 250Гц



nм = 6

nм = 8

fxд = 300Гц

fxд = 400Гц

Рис.8. Круговая развертка на экране ЭЛО

В данной лабораторной работе были получены амплитудно-частотные и фазочастотные характеристики делителя напряжения. На основе вычислений и измерений были построены графики зависимости АЧХ - Кд от частоты и ФЧХ – фаза от частоты. Была проведена градуировка генератора по частоте. Проведены наблюдения фигур Лиссажу.
