Ориентирование на местности
Если вертикальная линия сетки отклоняется северным концом к востоку от истинного меридиана, то сближение меридианов считается восточным (со знаком +), при отклонении же в противоположную сторону — западным (со знаком —).
Истинный меридиан в свою очередь не совпадает с магнитным меридианом. Угол между одноименными направлениями истинного и магнитного меридианов называется магнитным склонение
м и обозначается греческой буквой δ (дельта). Склонение считается восточным (со знаком +), если северный конец стрелки уклоняется к востоку от истинного меридиана, и западным (со знаком —) при уклонении к западу (рис. 12).
В силу магнитных свойств Земли магнитное склонение в различных пунктах земной поверхности неодинаково. На одном и том же месте оно также не остается постоянным, а из года в год изменяется.
Таким образом, из сказанного видно, что вертикальные линии координатной сетки и магнитные меридианы образуют между собой угол, представляющий сумму сближения меридианов и магнитного склонения. Этот угол называется отклонением магнитной стрелки или поправкой направления (П). Он отсчитывается от северного направления вертикальной линии координатной сетки и считается положительным (со знаком +), если северный конец магнитной стрелки отклоняется к востоку от этой линии, и отрицательным (со знаком —) — при западном отклонении магнитной стрелки.
Рис. 12. Склонение магнитной стрелки (магнитное склонение)
Данные о величине поправки направления и слагающих ее величинах сближения меридианов и магнитного склонения помещаются в виде схемы на полях карты, под нижней стороной ее рамки (рис. 13). Эти данные о поправке направления необходимы для того, чтобы можно было быстро переходить от дирекционных углов, измеренных по карте, к соответствующим им магнитным азимутам и обратно.
Определение по карте азимутов и дирекционных углов. В войсковой практике при использовании компаса (буссоли) обычно приходится иметь дело с магнитными азимутами и дирекционными углами и переходить от измеренных по карте дирекционных углов к магнитным азимутам на местности или, наоборот, от магнитных азимутов, измеренных на местности, к дирекционным углам на карте.

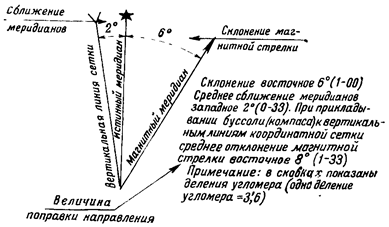

Рис. 13. Схема магнитного склонения, сближения меридианов и поправки направления, помещаемая на полях карты

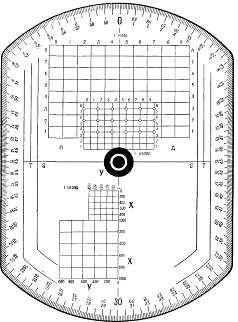

Рис. 14. Артиллерийский целлулоидный круг АК-3
Измерение и построение дирекционных углов на карте производится с помощью транспортира или артиллерийского круга. Последний представляет собой (рис. 14) целлулоидную пластинку, по внешнему срезу которой нанесена угломерная шкала в делениях угломера. Цена деления 0-10. Большие деления, соответствующие 1-00, оцифрованы от 0 до 60, при этом ряд красных цифр нанесен в возрастающем порядке по ходу часовой стрелки, а ряд черных цифр—в обратном порядке.
Чтобы измерить на карте дирекционный угол какого-нибудь направления, надо наложить на нее транспортир так, чтобы середина его линейки, отмеченная штрихом, совпала с точкой пересечения определяемого направления с вертикальной километровой линией сетки, а край линейки (т. е. деления 0 и 180° на транспортире) совместился с этой линией. Затем отсчитать по шкале транспортира угол по ходу часовой стрелки от северного направления километровой линии до определяемого направления (рис. 15,а).
При измерении дирекционного угла артиллерийским кругом надо, наложив центр круга на точку пересечения определяемого направления с вертикальной километровой линией сетки, совместить нулевой штрих круга с северным направлением этой километровой линии, как показано на рис. 15,б. Величину дирекционного угла получим, взяв отсчет по шкале круга против определяемого направления, пользуясь при этом красной (т. е. возрастающей по ходу часовой стрелки) оцифровкой делений.
Для построения на карте в какой-либо точке дирекционного угла проводят через эту точку прямую, параллельную вертикальным линиям координатной сетки, и от этой прямой строят заданный дирекционный угол.
Переход от дирекционного угла к магнитному азимуту и обратно. Чтобы перейти от дирекционного угла к магнитному азимуту, надо ввести в этот угол поправку направления, т. е. поправку за отклонение магнитной стрелки. При этом если отклонение магнитной стрелки указано на карте восточное (со знаком +), то поправка вычитается из дирекционного угла, а если западное (со знаком —), то прибавляется.
Чтобы яснее представить себе при работе на карте переход от дирекционных углов к азимутам и обратно, рассмотрим рис. 16, на котором показаны шесть основных случаев взаимного расположения направлений магнитного меридиана и вертикальной линии координатной сетки относительно истинного меридиана. Как видно из рисунка, для всех этих случаев зависимость между различными углами можно представить в виде следующих общих алгебраических формул:
1) П==(δ)-(γ),
т.е. поправка направления П равна алгебраической разности магнитного склонения δ и сближения меридианов γ (в формуле величины δ и γ заключены в скобки, чтобы показать, что они берутся алгебраически—со своими знаками).
Пример. δ=+5° (восточное); γ =-1° (западное). П= +5°— (—1°) =6°, т. е. отклонение магнитной стрелки будет восточное 6°.2) Ам=α-(П), т. е. магнитный азимут Ам равен алгебраической разности дирекционного угла α и поправки направления П.
Пример. α = 45°; δ= +7°30' (восточное); γ = —2°30' (западное); Ам = = 45° — [+7°30' — (—2°30)] = 35°.
3) α=Ам+(П).
т.е. дирекционный угол равен алгебраической сумме магнитного азимута Ам и поправки направления П.
Пример: Ам = 175°; δ= —4° (западное); γ= +2° (восточное). α = 175° + [—4° — (+2°)] = 169°

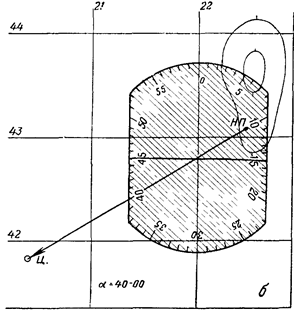

Рис. 15. Измерение дирекционного угла на карте: а — транспортиром; б — артиллерийским кругом

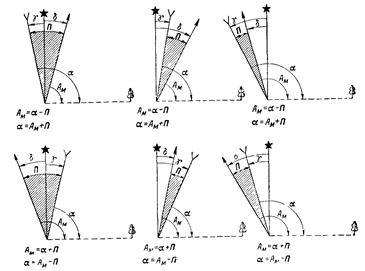

Рис. 16. Переход от дирекционного угла к магнитному азимуту и обратно
Заключение
Рассмотрев кратко влияние местности на различные стороны деятельности подразделений, можно сделать вывод, что для принятия обоснованного решения, непрерывного управления подразделениями, быстрой и правильной ориентировки в обстановке каждый командир наряду с уяснением полученной служебно-боевой задачи обязан тщательно и всесторонне учитывать условия местности, на которой предстоит действовать. Изучение и оценка местности может проводиться как непосредственным ее осмотром и наблюдением, так и по топографическим картам и аэрофотоснимкам.
Литература
1. А.С. Николаев «Военная топография». Ученик;
2. Б.Е. Бызов «Военная топография». Ученик;
3. Бубнов И.А. «Военная топография». Учебник;
