Открытые горные работы

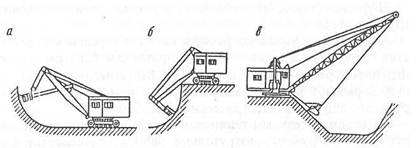

Рис 6.7. Одноковшовые экскаваторы:

а — прямая лопата; 6—обратная лопата; в—драглайн

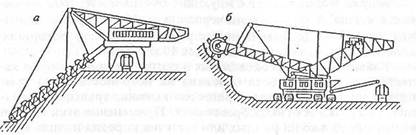

Рис. 6.8. Цепной (а) и роторный (б) экскаваторы

У механической лопаты ковш жестко скрепляется с рукоятью. У драглайна ковш подве

шивается к стреле на стальном канате. Из экскаваторов с жесткой связью наиболее широко применяются экскаваторы карьерные гусеничные ЭКГ-4.6Б (5А), ЭКГ-8и, ЭКГ-12,5, ЭКГ-20, а также гидравлические (прямая и обратная лопаты) ЭГ-8, ЭГ-12 и ЭГ-20. Особенность гидравлических экскаваторов — использование гидропривода рабочего оборудования, поворотной платформы и механизма хода. Гидропривод обеспечивает одновременную подвижность стрелы, рукояти и ковша, большее усилие копания. Экскаваторы вскрышные гусеничные (ЭВГ) типа ЭВГ-35/65, ЭВГ-15/40, ЭВГ-100/100 имеют стрелу и рукоять увеличенной дойны и предназначены в основном для непосредственного перемещения породы в отвал. Передвижение всех экскаваторов осуществляется за счет гусеничного хода. Из экскаваторов с канатной связью широкое применение имеют драглайны. Драглайны — шагающие экскаваторы типа ЭШ-10/60, ЭШ-15/90, ЭШ-100/100 — используются на карьерах для перевалки пород вскрыши в выработанное пространство, из забоев, расположенных как ниже, так и выше горизонта установки экскаватора. Выпускаются шагающие драглайны с ковшом вместимостью от 4 до 120 м3 и длиной стрелы до 125м.Важнейшими типами многоковшовых экскаваторов являются цепные и роторные (рис. 6.8).

Цепные многоковшовые экскаваторы имеют рабочий орган — ковшовую раму, которая служит для направления цепи с ковшами. Рама одним концом шарнирно закреплена на корпусе, а другой ее конец подвешен на укосине и полиспастах. Выемка породы в забое производится ковшами, которые прижимаются к забою весом рамы.

Емкость ковшей изменяется от 250 до 4500 л. Производительность экскаваторов составляет от 800 до 10 000 м3/ч. Передвижение осуществляется за счет железнодорожного, гусеничного или шагающего хода.

Роторные экскаваторы типа ЭР-25, ЭР-100 и другие имеют рабочий орган в виде роторного колеса диаметром от 2,5 до 18 м с ковшами, установленными на конце стрелы. Число ковшей на роторе изменяется от 6 до 12, а емкость ковшей от 300—800 до 4000—8000 л.

Экскаваторы бывают небольшой (до 630 м3/ч), средней (630 —2500 м*ч), большой производительности (2500—5000 м3/ч), сверхмощные — производительностью свыше 5000 м3/ч. Один из мощных современных экскаваторов — ЭРГ-1600 40/10-31 производительностью до 4500 м3/ч, или 100 тыс. м3/сут.

Технологическая характеристика транспорта

Карьерный транспорт — это комплекс средств перемещения горной массы (вскрыши и полезного ископаемого) от забоев до пунктов разгрузки. Он является связывающим звеном в общем технологическом процессе и одним из наиболее трудоемких и дорогих.

Затраты на транспортирование и связанные с ним вспомогательные работы составляют 45—50 %, а в отдельных случаях 65—70 % общих затрат на добычу полезного ископаемого. Существуют понятия грузооборот и грузопоток.

Грузооборотом называется количество полезного ископаемого (в тоннах или в м3), перемещаемого в единицу времени. Под грузопотоком понимается поток грузов, характеризуемый направлением относительно контуров карьера.

На открытых горных работах используются почти все известные виды и технические средства перемещения грузов. Наибольшее распространение получил железнодорожный, автомобильный и конвейерный транспорт, а также комбинированный. В ограниченных условиях эффективно применение скиповых подъемников, канатно-подвесных дорог, гидравлического трубопроводного транспорта, конвейерных поездов, вертолетов и других:

Железнодорожный транспорт рекомендуется применять на карьерах с большим годовым грузооборотом (25 млн. т и более) при длине транспортирования 4 км и более. Для железнодорожного транспорта необходимы большая протяженность фронта работ на уступах (не менее 300—500 м), кривые большого радиуса (не менее 100—120 м), небольшие подъемы и уклоны путей (до 20—30, реже 40—60 %). При использовании новейших тяговых агрегатов и уклонах путей до 60 % глубина применения железнодорожного транспорта увеличивается до 300—350 м.Средствами железнодорожного транспорта являются рельсовые пути и подвижной состав. Рельсовые пути на карьерах бывают стационарными и временными, периодически перемещаемыми вслед за продвижением фронта работ на уступах. Ширина колеи равна 1524 мм. Стандартная длина шпалы 2700 мм, рельса 12,5 и 25 м.

Основным типом рельсов являются Р-50 и Р-65, а также Р-75. Скорость движения на стационарных и временных путях составляет соответственно 30—40 и 15—20 км/ч. Технологический подвижной состав состоит из локомотивов и вагонов (рис. 6.10). В качестве локомотивов применяются электровозы, тепловозы, тяговые агрегаты.

Контактные электровозы Д-94, Д-100М, ЕЛ-1, 13Е-1 работают на постоянном токе напряжением 1500—3000 В. Тепловозы исключают наличие контактной сети, обладают высоким КПД, равным 24—26 %. Тяговые агрегаты ОПЭ-1, ОПЭ-2 — это сочетание электровоза управления, секции автономного питания (дизельной секции) и нескольких моторных думпкаров. Устраняется потребность в контактной сети на передвижных путях.

Для перевозки горной массы применяются думпкары ВС-60, ВС-105, ВС-180 — саморазгружающиеся вагоны с двухсторонней разгрузкой грузоподъемностью 60—105 и 180 т.

Рис. 6.10. Подвижной состав железнодорожного транспорта

Автомобильный транспорт применяется на карьерах малой и средней производственной мощности с грузооборотом до 15 млн. т в год. В последние годы область применяется значительно расширена (до 70 млн. т в год и более). Достоинства: гибкость, маневренность, независимость работы автосамосвалов,*радиусы поворота 15—25 м, подъем и уклоны до 80—120 %. Недостатки: более высокие затраты на транспортирование 1 т горной массы по сравнению с железнодорожным транспортом, зависимость от погодных условий.

Подвижной состав карьерного автотранспорта представлен автосамосвалами и полуприцепами. Наибольшее применение при транспортировании вскрыши получили автосамосвалы типа БелАЗ грузоподъемностью 40,75,110 и 180 т (рис. 6.11). Для транспортирования угля применяются углевозы — самосвалы типа БелАЗ грузоподъемностью 40 и 105 т и полуприцепы углевозы БелАЗ грузоподъемностью 120 т с донной разгрузкой.

Эффективность использования автотранспорта на карьерах в значительной степени зависит от схемы подъезда автосамосвала к забою и установки его у экскаватора. В зависимости от способа вскрытия рабочих горизонтов, размеров рабочих площадок, условий работы экскаваторов и числа автосамосвалов, находящихся одновременно в забое, применяют одиночную или спаренную установку их под погрузку (рис. 6.12). Автосамосвалы следует устанавливать так, чтобы обеспечить минимальный угол поворота экскаватора при погрузке. Спаренная установка автосамосвалов обеспечивает более высокую производительность экскаваторов.
