Механическое рыхление

Рис. 1 - Конструктивная схема навесного рыхлителя: 1 - наконечник зуба: 2 - стопорное устройство; 3 - стойка: 4 - поворотная скоба; 5 - тяга; 6 - рабочая рама: 7 - гидроцилиндр привода; -V - опорный кронштейн: 9 - болты крепления на базовом тракторе: 10 – тягач

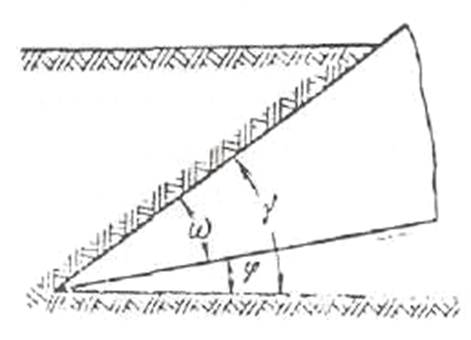

Рис. 2 - Параметры рыхления при заглублении прямого наконечника

Толщина стоек рыхлителя должна быть минимальной при достаточной прочности. У рыхлителей она составляет 60-100 мм.

Длина стоек должна быть на 250 - 300 мм больше максимального заглубления зуба рыхлителя, что обеспечивает беспрепятственный проход рамы рыхлителя над разрыхленной породой.

Вынос стоек относительно гусениц тягача Lc = (1,5-2)h3, где hз - максимальное заглубление зуба рыхлителя.

Механическое рыхление пород осуществляется при движении тягача с заглубленным зубом. При создании значительных усилий на режущей кромке зуба происходит отрыв кусков породы от массива и разрушение породы в пределах трапециевидной прорези (рис. 3). Разрушение породы происходит в результате развития в ней сложного напряженного состояния. В разных частях прорези разрушение идет разными путями. Порода разрушается преимущественно путем сжатия и сдвига перед лобовой гранью зуба, отрыва и сдвига - в боковых расширениях прорези и среза - у боковых ребер зуба возле режущей кромки. Кроме того, затупленной режущей кромкой или изношенным наконечником осуществляется смятие породы.

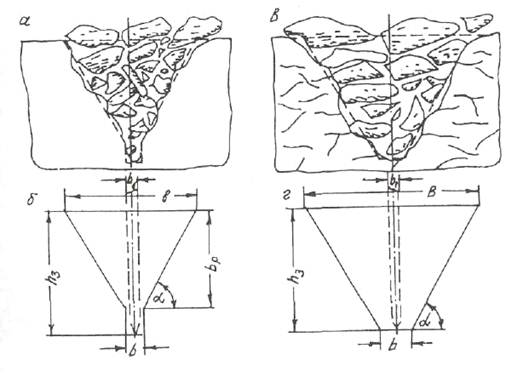

Рис. 3 - Сечения одиночных борозд рыхления: а, б - соответственно фактическое и теоретическое для монолитного массива; в, г – соответственно фактическое и теоретическое для трещиноватого массива.

Удельное сопротивление породы разрушению при рыхлении K ' изменяется в зависимости от свойств породы и формы наконечника. Его значение близко к пределу сопротивления пород растяжению, т.е. К' = (1,3- 1,5)σр, что свидетельствует о том, что данный способ разрушения наименее энергоемкий.

При рыхлении монолитного массива в нижней его части образуется щель (рис. 4), ширина которой соответствует ширине применяемого наконечника, а глубина составляет 15-20 % от заглубления зуба. Угол наклона боковых стенок борозды α изменяется в зависимости от состояния рыхлимого массива в пределах 30 - 80°. При рыхлении сложнотрещиноватого массива (см. рис. 4) разрушение происходит по плоскостям ослабления его трещинами. Внедрение зуба в массив при этом сопровождается интенсивным разрушением стенок по всей глубине борозды.

Рыхление массива производится параллельными смежными проходами рыхлителя. Расстояние между двумя смежными проходами Сс.п выбирается из условия обеспечения требуемой кусковатости и глубины рыхления массива. При параллельных проходах рыхлителя между двумя смежными бороздами в нижней части последних образуются целики, которые затрудняют выемку породы на полную глубину внедрения (см. рис. 4). Поэтому глубина эффективного рыхления массива hэ меньше заглубления зуба hз. Разрушение целиков может производиться перекрестными проходами рыхлителя, перпендикулярными (диагональными) к первоначальным (параллельным смежным) проходам.

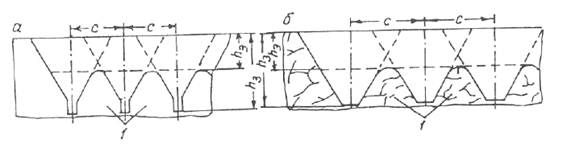

Рис. 4 - Сечения борозд рыхления при параллельных проходах рыхлителя: α – в монолитном массиве; б - в трещиноватом массиве; 1 - целики

Расчёт параметров механического рыхления

Эффективность рыхления горных пород зависит от тяговых характеристик трактора, параметров рыхлителя, физико-механических свойств пород и структуры массива. Существенное влияние на производительность рыхлителя оказывают глубина погружения зуба и скорость движения рыхлителя. Эти параметры не могут приниматься произвольно, а должны рассчитываться по тяговой характеристики тяговой машины с учётом свойств рыхлимых пород.

Область применения и эффективность механического рыхления определяются степенью рыхлимости массива. Быстрое и сравнительно недорогостоящее получение необходимой информации о свойствах разрабатываемого массива дают сейсмоакустические методы исследований, основанные на изучении характера распространения упругих колебаний в массиве. Установлено, что скорость распространения упругих волн достаточно полно коррелируется с прочностью и трещиноватостью массива и может служить в качестве обобщенного показателя, учитывающего изменение этих факторов. С увеличением прочности породы скорость распространения упругих волн увеличивается, а с увеличением трещиноватости - уменьшается. Скорость распространения упругих волн в массиве горных пород и в образцах существенно различается. Это различие обусловлено структурой массива, и, прежде всего, трещиноватостью. Учитывать структурную характеристику массива рекомендуется через параметр, называемый акустическим показателем:

где υс – скорость распространения продольных упругих волн в массиве, м/с;

υу – скорость распространения продольных упругих волн в монолитном образце рыхлимой породы, м/с.

По величине акустического показателя и тягового класса трактора оптимальное заглубление зуба можно определить по предлагаемой номограмме (рис. 5) [1].

Породы вскрыши Зашуланского каменноугольного месторождения представлены четвертичными отложениями, включающими в себя почвенно-растительный слой мощностью от 0,2 до 0,6 м, суглинками мощностью от 15 до 18 метров, песчано-галечниковыми образованиями мощностью от 0,5 до 15 метров и коренными породами, состоящих из аргиллитов и алевролитов. Удельный вес вскрышных пород составляет 2,2 т/м3. Согласно геологического отчёта породы вскрыши в талом состоянии хорошо поддаются прямой экскавации и не требуют предварительного рыхления. Породы вскрыши находящиеся в мёрзлом состоянии и уголь могут разрабатываться только после предварительного рыхления. Коэффициент крепости мёрзлых пород находится в пределах 3-5 и данные породы можно отнести к классу средне- и труднорыхлимых, характеризуемых скоростью распространения продольных упругих волн в массиве в среднем 3000 м/с при акустическом показателе 0,4.

С целью оптимизации параметров подготовки пород к выемке механическим рыхлением рассмотрим три типоразмера бульдозерно-рыхлительных агрегатов различного тягового класса, в том числе ДЗ-35С (150 кН), ДЗ-94С (250 кН), ДЗ-141ХЛ (350 кН). Характеристики базовых тракторов приведены в таблице 1.

По данным номограммы величина заглубления зуба рыхлителя соответственно будет составлять 0,35; 0,51; 0,69 м.

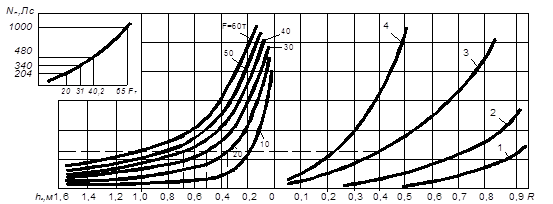

Рис. 5 - Номограмма для определения возможного заглубления hз зуба рыхлителя в зависимости от акустических характеристик массива υу и R, мощности тягача N и силы тяги F рыхлителя: 1,2,3,4 - при значениях υу соответственно 1000, 2000, 3000 и 4000 м/с
