№ режимных точек	Н= 247,7м;
№ режимных точек	ηм,%	η= ηм+Δη,%	0 width=24 height=23 src="images/referats/6419/image009.png">, м3/с	N, кВт
1	68	72,5	0,16	110906,2
2	70	74,5	0,167	118951,7
3	73	77,5	0,18	133374,3
4	75	79,5	0, 19	144417,1
5	76	80,5	0,21	161626,7
6	80	84,5	0,23	185815,8
7	82	86,5	0,25	206754,1
8	84	88,5	0,272	230149,6
9	86	90,5	0,303	262173,8
10	87	91,5	0,32	279942,7
11	88	92,5	0,34	300689,8
12	89	93,5	0,38	339698,2
13	88	92,5	0,42	371440,3
14	87	91,5	0,44	384921,2
15	86	90,5	0,462	399750,1

№ режимных точек	Н= 264,6м;
№ режимных точек	ηм,%	η= ηм+Δη,%	, м3/с	N, кВт
1	68	72,5	0,155	118621,5
2	70	74,5	0,165	129758
3	73	77,5	0,18	147254,3
4	75	79,5	0, 19	159446,3
5	76	80,5	0,21	178446,9
6	80	84,5	0,23	205153,2
7	82	86,5	0,251	229183,6
8	84	88,5	0,275	256903,3
9	86	90,5	0,31	296144,8
10	87	91,5	0,325	313905
11	88	92,5	0,35	341746,1
12	88	92,5	0,4	390567
13	87	91,5	0,429	414354,6
14	86	90,5	0,45	429887,6

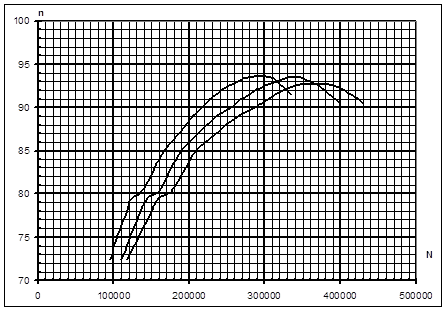

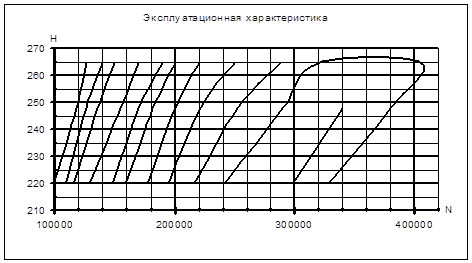

Рассекая рабочие характеристики турбин рядом прямых линий η=const с интервалом через 2%, получают точки равных КПД. Перенося эти точки на координатную сетку N и Н и соединяя их плавными кривыми, строят семейство линий равных КПД.

Для радиально-осевых турбин линия ограничения мощности при напорах Н>Нр строится на основании линии 5% запаса мощности на главной универсальной характеристики, а при напорах Н<Нр мощность турбины не превышает своего максимального значения, соответствующего номинальной мощности агрегата.

Построенная таким образом эксплуатационная универсальная характеристика отражает основные свойства только одной турбины, однако ее недостаточно для оценки условий работы нескольких или всех совместно работающих турбин ГЭС. С этой целью на ее основе строят суммарную эксплуатационную характеристику турбин ГЭС, координаты которой для параллельно работающих двух, трех турбин находятся удвоением, утроением абсцисс всех точек данного напорного режима.
