Бурение нефтяных скважин

Расчёт:

1. Радиус искривления участка набора угла наклона определяется по формуле:

R1 = (57.3 /αн ) * 10;

R1= (57.3 / 1.5) * 10 = 382 м;

2. Радиус искривления участка снижения угла наклона определяется по формуле:

R2 = (57.3 /αсп ) * 100;

R2 = (573 /1.3) * 100 = 4408 м

Находим угол наклона ствола проектируемой скважины: Cosα= 1- [А/( R1+ R2) ]= 1-[35

0/ (382+4408)] =21.5̊̊̊̊̊

Находим длину участка набора угла проектируемой скважины

L2= 0.01745 * R1* a = 0.01745 * 382 * 21.5 = 143.3 м

Горизонтальная проекция участка L2: A1= R1* ( 1- cos α ) = 382 * ( 1- cos 21.5°) = 26.74 м;

Вертикальная проекция участка L2: h = R1* ( 1- sinα) = 382 * ( 1- sin 21.5°) = 140м ;

Длина участка спада наклона проектируемой скважины: L3= 0.01745 * R2* a = 0.01745 * 4408 * 21.5 = 1651.7 м;

Горизонтальная проекция участка L3: А2 = R2* ( 1- cosα) = 4408 * ( 1- cos 21.5°) = 323.26 м;

Вертикальная проекция участка L3: H1 = R2* ( 1- sinα) = 4408 * ( 1- sin 21.5 ° ) = 1615 м :

Последнии участок L3 = H – Hв – h3 – H1 = 1875-50-140-1615=30 м;

Вертикальная проекция hв = L4 = 30 м;

Длина ствола по профилю L = L1+ L2 + L3 + L4 = 50+143.3 +1651.7+30 = 1875 м.

Горизонтальная проекция скважины: А= А1 + А2 = 26.74 + 323.26 = 350 м;

Вертикальная проекция скважины: Н = Нв+ h + H1+ hB = 50 + 140 + 1615 + 30 = 1835 м

Уклонение ствола скважины за счет кривизны Lукл = L – H = 1875 – 1835 = 40 м.

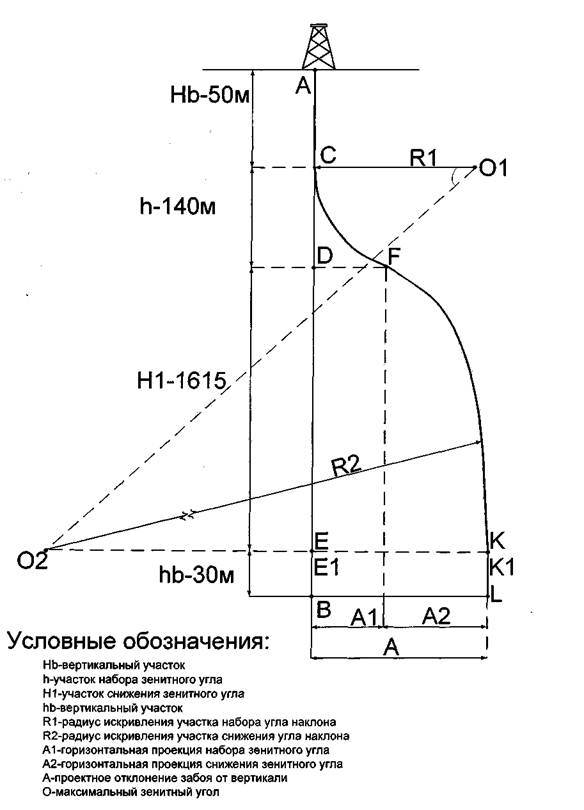

По данным расчета строим профиль ствола скважины рис.

Для построения профиля скважины на вертикальной линии откладываем отрезки АВ=Н=1835 м

АС = НВ = 50 м - вертикальный участок скважины; CD = h = 140 м; DE = Н1 = 1615 ми EB = hB =30 м. Через точки С,D,E, В проводим горизонтальные линии и откладываем отрезки от точки С: отрезок C01 = R1= 382 м; от точки D отрезок DF = A1= 26.7м; от точки Е отрезок ЕК = А2 = 350 м; от точки К по направлению линии КЕ отрез K1E1O2 = R2 = 4408 м; от точки В отрезок BL = A =350 м. Из точки O1описываем дугу, радиусом R1=323 м, а из точки 02 дугу, радиусом R2 = 4408 . Ломанная линия АСFКL представляет собой профиль ствола наклонной скважины.

Рис Профиль наклонно – направленной скважины

4. Проектирование конструкции скважины

Конструкция скважины выбирается с учетом глубин залегания нефтяного пласта, давления в нем, характера разбуриваемых пород, наличия осложнения при бурении скважин, условий эксплуатации, а также возможности проведения ремонтных работ.

Разработка конструкции скважины начинается с решения двух проблем: определения требуемого количества обсадных колонн и глубины спуска каждой из них; обоснования расчетным путем номинальных диаметров обсадных колонн и диаметров породоразрушающего инструмента. Число колонн определяется на основании анализа геологического разреза на месте заложения скважины, наличия зон, где бурение сопряжено с большими осложнениями.

Глубину спуска каждой колонны уточняют с таким расчетом, чтобы ее нижний конец находился в интервале устойчивых слабопроницаемых пород. Определив число колонн и глубину их спуска, приступают к согласованию расчетным путем диаметров колонн и породоразрушающего инструмента.

Диаметр долота для бурения под обсадную колонну определяют по формуле

Dдол.= D + 2

Где Dм – диаметр муфты спускаемой колонны труб(мм); Dдол. - диаметр долота (мм.);

2- величина зазора между муфтой и стенками скважины.

Внутренний диаметр последующей колонны равен диаметру долота Dдол. + 6 – 8 мм.

Расчет конструкции скважины

Исходные данные:

Глубина скважины 1875 м., в интервале 0-305м. имеется зона неустойчивых пород. Диаметр эксплуатационной колонны принимаем равным 146 мм. Диаметр муфты Dм.э.= 166мм. Определяем диаметр долота для бурения под эксплуатационную колонну. Dдол э . = Dм.э.+ 2Dдол э = 166+30 = 196мм.

Принимаем ближайший диаметр долота равным 215мм. Dдол э = 215мм. Определяем внутренний диаметр кондуктора.D вн.к = Dдол э + (6:8) = 215 + (6:8) = 221: 223 мм.

Принимаем диаметр колонны 245 мм. Определяем диаметр долота для бурения под кондуктор.

Диаметр муфты Dм.к. = 270 мм D дол.к = Dм.к. + 2D дол.к = 270 + 30 = 300 мм.

Принимаем ближайший диаметр долота, равным 295 мм. D дол.к = 295 мм.

Определяем внутренний диаметр направления. Определив Dвн.н.= D дол.к+ 8=295 + 8 = 303мм.

Принимаем диаметр направления, равным 324мм. Таким образом, конструкция скважины имеет следующий вид:

5. Расчет обсадных колонн

При расчете обсадных колонн на прочность определяются:

• наружные избыточные давления (рассчитывают трубы на сопротивление смятию);

• внутренние избыточные давления (рассчитывают трубы на сопротивление разрыву)

• осевые растягивающие нагрузки (расчет на страгивание резьбовых соединений труб)

Направление

Проектом предусматривается спуск направления диаметром 324 мм на глубину 30 метров с цементированием его до устья. Принимаем трубы из стали марки «Д» с минимальной толщиной стенки 10 мм. Расчет на смятие и страгивание не производится, так как глубина спуска направления незначительная. Трубы с выбранной толщиной стенки вполне удовлетворяют условиям прочности. Вес направления:

Qн= 30 * 79,6 = 2.388 т Запас труб (5% на 1000 метров труб):

Lh = 5/1000 * 30 = 0,15м Общий вес колонны Qобщ.н = 2388 + (0.15 * 79,6) = 2.400 т

Кондуктор

Проектом предусматривается спуск кондуктора диаметром 245 мм на глубину

330 метров с цементированием его до устья. Принимаем трубы марки «Д» с толщиной стенки 8 мм. Определяем безопасную величину снижения уровня в кондукторе, которое может иметь место в случае наличия зон катастрофического ухода промывочной жидкости ниже башмака кондуктора по формуле:

Нбез = 10 * Ркр/Yж * Псм где Ркр - критическое давление (сминающее), равное 78*106 Н/м2= 78 МПа

Псм - запас прочности на смятие, равное 1,0; Yж- удельный вес жидкости, равное 1,0 г/ см3;

Hбез = 10 * 78/1.0 * 1.0 = 780м

Таким образом, в случае наличия зон поглощения промывочной жидкости ниже башмака кондуктора, смятие не произойдет. Выбранные трубы из стали марки «Д» с толщиной стенки 8мм вполне удовлетворяют условиям прочности. Вес кондуктора:

QK = 330 * 48,2 = 15.906 т. запас труб для кондуктора:

LK = 5/1000 * 330 = 1.65 м Общий вес колонны: Qобщ.к. = 1 5906 + (1,65 * 48,2) = 15985.5 кг = 15.9 т

Эксплуатационная колонна.

Расчет эксплуатационной колонны производится полностью, определяются все сминающие и страгивающие нагрузки Исходные данные:

1. Диаметр ствола скважин - 215,9мм.

2. Наружный диаметр колонны - 146мм.

3. Расстояние от устья до башмака колонны, Н = 1875 м.
