Анализ компонентов системы передачи Е1

- вставка ошибки CRC-4 (ECRC) для анализа генерации Е-битов и сигналов о неисправностях;

- имитация большого затухания в передаваемом сигнале (имитация длинной линии) и измерений параметра ошибки (ВЕR) в принимаемом сигнале, это измерение позволяет оценить функции мультиплексора как регенератора цифрового потока;

- имитация проскальзываний и рассинхронизации входящего цифрового потока,

для этого анализатор должен быть засинхронизирован от мультиплексора, затем вносится частотный сдвиг в передаваемый сигнал и анализируется влияние проскальзываний на параметры передачи цифрового потока Е1 (появление ошибок в форме последовательностей, срыв цикловой и сверхцикловой синхронизации и т.д.), а также на параметры аналогового сигнала (появление выбросов сигнала в виде щелчков);

- имитация ошибки цикловой (EFAS) и сверхцикловой (MAIS) структуры входящего потока и последующий анализ параметров восстановления цикловой синхронизации мультиплексором (время восстановления цикловой синхронизации, количество ошибок в процессе рассинхронизации, количество секунд неготовности канала вследствие сбоя цикловой синхронизации и т.д.);

- генерация различных сигналов о неисправностях, используемых в ИКМ-мультиплексировании и демультиплексировании; так, на рис. 2 представлен экран стрессового тестирования с генерацией сигналов LOF, RAI, MAIS, MRAI, CAS, CRC.

Использование шлейфов, параллельный анализ процедур мультиплексирования/демультиплексирования

Помимо рассмотренных выше методов отдельного анализа процедур мультиплексирования и демультиплексирования, существуют методы параллельного анализа параметров обеих процедур.

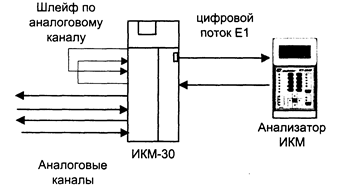

Рисунок 3 — Схема измерений мультиплексоров с использованием шлейфа по аналоговому каналу

Эти методы основаны на возможности проведения измерений по шлейфу. В качестве первого примера таких измерений рассмотрим схему рис. 3.

Схема на рис. 3 предлагает следующую процедуру анализа мультиплексора ИКМ-30.

Анализатор Е1 подключается к мультиплексору ИКМ-30 по схеме с отключением канала.

При этом по одному или нескольким аналоговым каналам мультиплексора организуется шлейф. Затем производится полный анализ потока Е1, формируемого ИКМ-30.

В режиме приема проводятся все измерения физического и канального уровней. Это обеспечивает анализ корректности формирования потока Е1 мультиплексором ИКМ-30.

Наличие аналогового шлейфа позволяет провести измерения эффективности работы АЦП в составе ИКМ-30.

Для этого используется режим измерения nx64 кбит/с, реализованный практически во всех современных тестерах Е1.

Анализатор посылает синтезированный аналоговый одночастотный сигнал по одному или нескольким выбранным канальным интервалам, которые через шлейф принимаются анализатором.

При этом анализируются уровень сигнала, частота, отношение сигнал/шум, уровень шумов и нестабильность канала в полосе канала ТЧ, т.е. анализируется качество АЦП мультиплексора.

Рисунок 4 — Схема измерений затухания в аналоговом канале при мультиплексировании

Второй схемой анализа мультиплексоров, использующей возможности шлейфа, является схема рис. 4, где измерения проводятся по шлейфу на стороне линейного оборудования.

В этом случае используются два комплексных анализатора ИКМ/каналов ТЧ, позволяющих генерировать и принимать аналоговые сигналы.

В наиболее простой и наиболее часто применяемой схеме измерений анализируется параметр затухания, вносимый процедурами мультиплексирования и демультиплексирования.

В этом случае один из анализаторов генерирует одночастотный сигнал в полосе канала ТЧ, этот сигнал мультиплексируется, передается по шлейфу, демультиплексируется, и уровень сигнала измеряется вторым анализатором.

В результате оператор получает данные об уровне затухания аналогового сигнала, вносимом мультиплексором, что является важным параметром функционирования устройства и одним из параметров, влияющих на качество связи в первичной сети.

2. Анализ работы регенераторов

Регенераторы используются в системах передачи Е1 для восстановления и усиления цифрового сигнала при передаче по длинным линиям или каналам с повышенным затуханием. Анализ работы регенераторов связан с общим анализом потока Е1 и измерением затухания линейного сигнала в нем.

Для анализа эффективности и корректности работы регенератора делаются пошаговые измерения параметра затухания линейного сигнала до регенератора и после него (рис. 5).

На рис. 5 представлен регенератор, обеспечивающий усиление линейного сигнала на 47 дБ.

Анализ корректности его работы включает не только измерение затухания до и после регенератора, но и анализ корректности восстановления сигнала, поэтому для подобных измерений используются анализаторы Е1, а не другие приборы (например, измеритель мощности).

Анализатор Е1 на выходе регенератора не только обеспечивает измерение параметра затухания линейного сигнала и тем самым контролирует усиление, но и анализирует другие параметры потока Е1, в частности количество кодовых ошибок и ошибок CRC, корректность цикловой и сверхцикловой структуры.

В случае некорректного использования регенератора или его неправильной работы, в потоке Е1 на выходе должны возникать кодовые, битовые (CRC) ошибки, или ошибки в цикловой и сверхцикловой структурах.

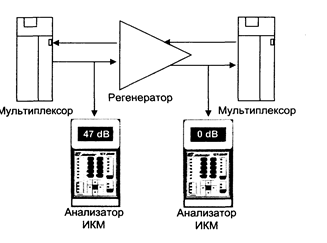

Рисунок 5 — Анализ работы регенераторов
