Анализ избирательных цепей в частотной и временной областях
(2.8)
(2.9)
Получили выражение, с помощью которого рассчитаем временные характеристики и построим график
Табл. 2.1 – Расчёт временных характеристик
t, мкс |
0 |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
g(t) |
0 |
0,29 |
0,4 |
0,46 |
0,49 |
0,4922 |
0,4967 |
0,4978 |
0,4985 |
Рис. 2.3 – График переходной характеристики
3. РАСЧЁТ ОТКЛИКА ЦЕПИ ВРЕМЕННЫМ МЕТОДОМ
Поскольку за время, равное периоду τ воздействия, временные характеристики практически достигают значения принужденной составляющей, отклик на периодическое воздействие можно найти как повторяющийся отклик на воздействие в виде одиночного прямоугольного импульса:
(3.1)
Табл. 3.1 - Расчёт отклика цепи временным методом
t, мкс |
30 |
60 |
90 |
120 |
150 |
180 |
210 |
240 |
270 |
300 |
330 |
Uc(t), В |
1,84 |
1,99 |
1,998 |
2 |
0,16 |
0,15 |
0,14 |
0,07 |
0,03 |
0,01 |
0,001 |

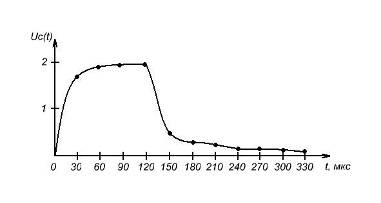

Рис. 3.1 – Временная диаграмма отклика
4. РАСЧЁТ ЧАСТОТНЫХ ХАРАКТЕРИСТИК ЦЕПИ
Рассчитаем комплексный коэффициент передачи:
(4.1)
(4.2)
(4.3)
(4.4)
(4.5)
Рассчитаем характеристики:
АЧХ – это зависимость модуля комплексно – частотной функции от частоты.
(4.6)
ФЧХ – это зависимость аргумента комплексно – частотной функции от частоты.
(4.7)
Табл. 4.1 – Результаты расчёта частотных характеристик
w=n*5233 Рад/c,n |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
│K(jw)│ |
0 |
0,002 |
0,004 |
0,006 |
0,008 |
0,009 |
0,011 |
0,013 |
0,014 |
0,016 |
φ(w), рад |
1,57 |
1,508 |
1,45 |
1,39 |
1,33 |
1,26 |
1,2 |
1,14 |
1,07 |
1,01 |

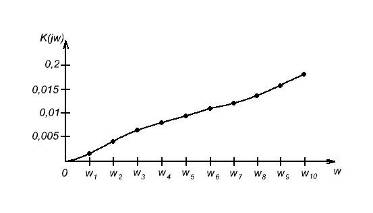

Рис. 4.1 – График АЧХ цепи
Рис. 4.2 – График ФЧХ цепи
5. РАСЧЁТ ОТКЛИКА ЦЕПИ НА ЗАДАННОЕ ВОЗДЕЙСТВИЕ СПЕКТРАЛЬНЫМ МЕТОДОМ
Количество гармоник:
2q = 2*5 = 10
Количество гармоник в одном лепестке :
q – 1 = 5 – 1 = 4
Определим амплитуды гармоник входного сигнала. Для прямоугольного импульса формула будет иметь вид:
(5.1)
Для n, при которых > 0, φn = 0;
для n, при которых < 0, φn = р. Если Аn = 0, φn – неопределенно. φ(n)вх=-(n*р)/15 (5.2)
Полученные амплитуды и фазы гармоник заносим в таблицу
Табл. 5.1 – Расчёт спектра входного сигнала
Гармоники |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
A(n), В |
1.592 |
1.378 |
0.689 |
0.318 |
0 |
0.227 |
0.345 |
0.354 |
0.145 |
0 |
φ(n)вх, рад |
-1.209 |
-3.42 |
-2.838 |
-1.047 |
-1.257 |
-4.608 |
-6.817 |
-9.027 |
-10.236 |
-15.655 |
