Линейные моменты инерции:

- колонны сечением 400×400 мм:

Для первого этажа м3

Для второго этажа м3.

- ригеля сечением 300×450 мм, пролетом l=5.7 м:

м3.

Расчетный изги

бающий момент М в расчетном сечении колонны по формуле:

кНм.

б) Расчет колонны по прочности.

Принимая условно всю нагрузку длительно действующей, имеем

NL=1958.2 кН и ML=50,67 кНм; l0=H1=2.625 м.

Для тяжелого бетона класса В25 имеем расчетное сопротивление бетона Rb=14,5×0,9=13.05МПа, модуль упругости бетона Еb=30000 МПа.

Для продольной арматуры класса А400 расчетное сопротивление Rs=Rsc=355 МПа; модуль упругости Еs=200000 МПа.

h0=h-a=400-50=350 мм (предварительно а=50 мм).

необходим учет прогиба колонны

т.е. значение М не корректируем.

т.к. вся нагрузка принята длительно действующей.

Так какпринимаем

Задаемся μ = 0,0185;

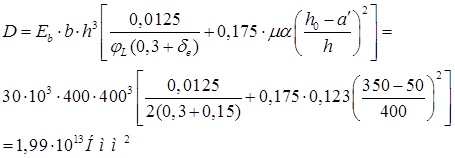

Жесткость колонны:

Критическая сила:

;

;

кНм;

; ;

Если

Допускается принимать

Проверка

(0.3%)

Расчет колонны по усилиям второй схемы загружения

За расчетное принимается нижнее сечение колонны 1-го этажа, расположенное на уровне верха фундамента. Расчет выполняется на комбинацию усилий Nmax-M, отвечающих сплошному загружению временной нагрузкой всех междуэтажных перекрытий и покрытия.

а) Определение усилий в колонне. Расчетная продольная сила N.

Постоянная и временная нагрузка на одну внутреннюю колонну от покрытия и всех перекрытий собираются с полной грузовой площади. Учитывается также собственный вес колонны высотой в три этажа. На основании данных таблицы получим:

N=415.25+3×547.5+4×16.15=2122.35 кН.

Расчетный изгибающий момент М.

Поскольку здание имеет жесткую конструктивную схему и пролеты ригеля, примыкающие к рассматриваемой колонне слева и справа, равны, то при сплошном загружении временной нагрузкой покрытия и всех междуэтажных перекрытий изгибающий момент в сечении колонны будет равен нулю.

б) Расчет колонны на прочность.

В нижнем сечении колонны 1-го этажа действует продольная сила N=2122.35 кН. Изгибающий момент в сечении М=0. Поскольку расчетный эксцентриситет с0=М/N=0, сечение рассчитывается на сжатие продольной силой N=2122.35 кН, приложенной со случайным эксцентриситетом е0.

Так как вся временная нагрузка принята длительной, то Nl=N=2122.35 кН. При Nl/N=1 и l0/h=6.6 для тяжелого бетона находим

мм2.

Коэффициент армирования:

Процент армирования 0.39% т.е. лежит в пределах оптимального армирования.

Таким образом, в результате проведённых расчётов видим, что

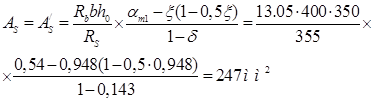

Аs,tot=638 мм2 > Аs+А¢s =2×247=494 мм2.

Поэтому продольную рабочую арматуру подбираем по наибольшей требуемой площади

Аs,tot=638 мм2.

Принимаем 6Ø12 A500 с АS=679 мм2 (+6.4%)

Принятую продольную арматуру пропускаем по всей длине рассчитываемой монтажной единицы без обрывов. Колонна армируется сварным каркасом из арматуры диаметром 8 мм класса А240 с шагом S = 400мм.

7. Расчет консоли колонны

Консоль колонны предназначена для опирания ригеля рамы. Консоли колонны бетонируются одновременно с ее стволом, поэтому выполняется также из тяжелого бетона класса В25 имеем расчетное сопротивление бетона Rb=13.05 МПа, Rbt=0,945 МПа, модуль упругости бетона Еb=30000 МПа. Продольная арматура выполняется из стали класса A400 с расчетным сопротивлением Rs=355 МПа. Поперечное армирование коротких консолей выполняется в виде горизонтальных двухветвевых хомутов из стержней диаметром 8мм класса А240. Модуль упругости поперечных стержней Еs=200000МПа. Консоль воспринимает нагрузку от одного междуэтажного перекрытия с грузовой площади ω/2 = 19.095 м2.

Расчетная поперечная сила передаваемая на консоль, составляет:

Q=547.5/2=273.75 кН.

Принимаем вылет консоли lc=300 мм, высоту сечения консоли в месте примыкания ее к колонне, h=600мм. Угол наклона сжатой грани консоли к горизонту . Высота сечения у свободного края h1=600-300=300 мм > h/3=200 мм. Рабочая высота опорного сечения консоли h0=h-a=600-50=550 мм. Поскольку lc=300<0.9h=495мм, консоль короткая.

Расстояние от приложения силы Q до опорного сечения консоли будет:

a= lc-lsup/2=300-240/2=180мм.

Проверяем прочность бетона на смятие под опорной площадкой:

МПа < Rb=13.05 МПа.

Проверяем условие прочности по наклонной сжатой полосе:

Принимаем шаг горизонтальных хомутов Sw=150 мм.

Asw=nAsw1=2×50.3=100.6 мм2.

Проверяем условие прочности:

= 0,8 × 1,06 × 13.05 × 400 × 211,2 × 0,88 = 822703 H

Площадь сечения продольной горизонтальной арматуры консоли As определяют по изгибающему моменту у грани колонны (в опорном сечении консоли), увеличенному на 25% за счет возможности отклонения фактического приложения нагрузки Q на консоль от ее теоретического положения в неблагоприятную сторону: M=1,25Q × a.
