Расчет схемы мультивибратора на полевых транзисторах

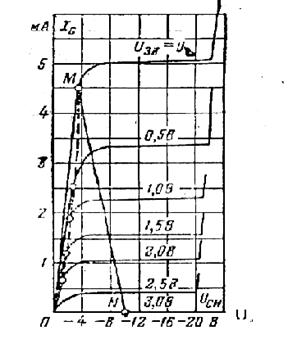

Для расчёта принимаем 3,4В. Это значение удовлетворительно согласуется с усреднёнными выходными характеристиками КП103Л (рис.4).

Рис.4.

Проверяем отношение

src="images/referats/6896/image021.png">

Среднее значение входного сопротивления

II.Выбор сопротивления резистора. Выбираем сопротивление резисторов из условия получения амплитуды импульса равной Uвых.u: -10 В

(2,7кОм)

III.Вычисление ёмкости большего из конденсаторов (рис.2). Она должна быть такой, чтобы за время длительности выходного импульса =10 мкс он успевал зарядиться. Поэтому или (1200пФ)

IV.Сопротивление резисторов

(39 кОм)

Полученное значение сопротивлений резисторов удовлетворяет двум условиям: оно значительно меньше входного сопротивления транзистора (=500 МОм) и значительно больше сопротивления открытого p-n перехода. Первое условие важно с точки зрения влияния входного сопротивления транзистора на период следования импульсов, а второе – для обеспечения на затворе (относительно истока) напряжения открытого транзистора, близкого к нулю.

V.Ёмкость конденсатора

(120пФ)

VI.Длительность среза импульса

VII.Длительность фронта импульса

, где

при этих значениях форма импульсов будет хорошей.

2.2. Выбор и обоснование элементной базы

На основании приведенного выше расчета выбираем элементы (для схемы электрической принципиальной данной в пункте 1):

1) В качестве транзисторов Т1 и Т2 был взят полевой транзистор КП103Л, со следующими характеристиками:

Ø Структура: p-n;

Ø Канал p-типа;

Ø =10 В;

Ø 3,4В;

Ø Ток затвора 20 нА;

Ø Входная ёмкостьпФ ,проходная ёмкость пФ ;

Ø Максимально допустима рассеивающая мощность коллектора:120 мВт.

2) В соответствии с рассчитанной емкостью С1 и С2 , подбираем следующие конденсаторы соответственно: М47 Uном=10 В; С=120 пФ ±5% и П33 Uном=10 В; С=1200 пФ ±10% - удовлетворяющие нашим требованиям и расчетам.

В соответствии с рассчитанными номиналами резисторов в пункте 2.1., имеем:

= 39 кОм: МЛТ-0,125-39кОм±2%;

=2,7 кОм С5-36,47-2700 Ом±2%;

Заключение

В ходе выполнения данной курсовой работы была рассчитана схема мультивибратора на полевых транзисторах с заданными характеристиками:

период следования импульсов Т: 200 мкс

длительность : 10 мкс

длительность среза : 1 мкс

амплитуда импульсов Uвых.u: -10 В

Были рассчитаны и проверены параметры данной схемы.
