Разработка технологического процесса сборки автомобильного усилителя мощности

Вариант конструктивного решения представленный на рис. 4.1в лишен недостатков, характерных для ранее рассмотренных решений и подходит для данного случая. Этот вариант решения позволяет удобно разместить усилитель в специально предназначенном в салоне автомобиле месте, а также максимально использовать внутреннее пространство.

Корпус имеет форму параллелепипеда, который можно изготовить из по

листирола. Так как тип производства данного устройства – крупносерийный, для корпуса прибора выбрана литая конструкция, которая в данных условиях производства является высокотехнологичной. Кроме этого данный метод отработан на производстве.

Орган управления расположен на передней панели прибора. Компоновка прибора сделана таким образом, чтобы обеспечить свободный доступ к элементам схемы при замене в случае выхода их из строя.

В результате анализа конструкций корпуса была выбрана последняя конструкция ( рисунок 4.1в), так как она имеет ряд преимуществ перед другими двумя конструкциями, описанными выше. Прибор скомпонован таким образом, что обеспечивается отличная ремонтопригодность прибора благодаря легкосъемной нижней крышке, а также форма корпуса соответствует всем требованиям эргономики и эстетики.

5. Описание конструкции

Усилитель мощности имеет форму параллелепипеда.

Прибор состоит из корпуса поз.1 и основания поз.2. Они изготовлены из ударопрочного полистирола и представляют собой две литые детали, которые соединяются между собой с помощью шурупов с потайной головкой поз. 15.

На верхней панели устройства расположены префорационные отверстия, предназначенные для обеспечения нормального теплового режима нагруженных элементов. Также на этой же панели расположены выступы с отверстиями ("ушки"), предназначенные для крепления усилителя в салоне автомобиля.

На передней панели корпуса расположен переменный резистор (R1) поз. 20, с помощью которого производится регулировка уровня громкости в широких пределах

На задней панели предусмотрены разъемы поз. 8,9, предназначенные для подключения входного и снятия выходного сигналов.

Для крепления печатной платы поз.5 и радиатора в сборе поз.6, используются шурупы и шайбы поз.13,14, которые вкручиваются в бобышки отлитые на основании.

Основная масса элементов крепится на печатной плате, за исключением двух мощных транзисторов, которые прикручиваются к пластинчатому радиатору.

Все органы регулировки и коммутации имеют соответствующие надписи.

6. Конструкторские расчеты

6.1 Расчет винта на срез

Расчет винтов на срез, которыми крепится плата к основанию, проводится с помощью программы EXCEL. Ход и методика расчета приведены в приложении А.

6.2 Расчет надежности

Расчет надежности проводится для того чтобы определить максимально возможную продолжительность работы часов с учетом времени работы его в течении суток. На основе этих результатов производитель решает, какую гарантию на данный прибор он может дать. Обычно производитель дает гарантию меньше того, сколько прибор может проработать. Это обусловлено тем, что производитель старается избежать гарантийного обслуживания, а значит и больших затрат на содержания сервисных отделов.

Методика расчета заключается в том чтобы, зная интенсивность отказа каждого конкретного элемента определить общую интенсивность отказа во всем устройстве.

Интенсивность отказа во всем устройстве вычисляется по формуле 6.1.

(6.3)

где k – поправочный коэффициент;

m – число групп элементов;

ni – число i-х элементов;

- интенсивность отказа i-го элемента.

Затем проводится расчет среднего времени на один отказ Т, по формуле 6.2.

(6.4)

Расчетные данные и результаты расчета заносятся в таблицу 6.1.

По результатам расчета строим график Р(t).

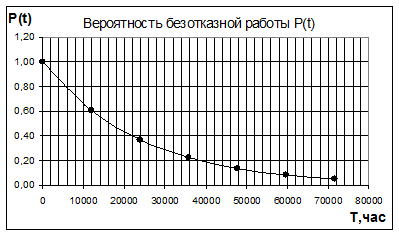

Рисунок 6.1- График Р(t).

Таблица 6.1-Результаты расчета наработки на отказ.
