6.1.6 Метеорологические условия

С целью обеспечения комфортных условий для обслуживающего персонала и надёжности технологического процесса согласно СанПин 9-80РБ 98 устанавливают следующие требования к микроклиматическим условиям (см. табл.6.6). В этой же таблице приведены оптимальные и фактические значения.

Таблица 6.6.

Микроклиматические условия

В помещении предусмотрено регулирование подачи теплоносителя для соблюдения нормативных параметров микроклимата. В качестве нагревательных приборов в помещениях с ЭВМ и хранилищах носителей информации установлены регистры из труб.

Для обеспечения установленных норм микроклиматических.

параметров и чистоты воздуха используют вентиляцию, т.е. удаление загрязнённого или воздуха и подачу в помещение свежего воздуха:

при кубатуре помещения до 20 м3 на одного работника - не менее 30 м3/ч на человека;

Воздухообмен при естественной вентиляции происходит вследствие разности температуры воздуха в помещении и наружного воздуха, а также в результате действия ветра. Воздух, поступающий в помещение посредством приточной вентиляции, очищается от пыли и микроорганизмов. При работе вытяжной системы чистый воздух поступает в помещение через неплотности в ограждающих конструкциях. Запылённость воздуха не превышает 0,75 мг/м3 при размерах частиц пыли 3 мкм.

Кондиционирование воздуха обеспечивает автоматическое поддержание параметров микроклимата в необходимых пределах в течении всех сезонов года, очистку воздуха от пыли и вредных веществ, создание небольшого избыточного давления в чистых помещениях для исключения неочищенного воздуха. Температура воздуха, подаваемого в помещение с ЭВМ - не ниже 19 °С.

6.1.7 Организация и оборудование рабочих мест

В качестве рабочего стола для сотрудников офисов выбирались столы, удовлетворяющие следующим требованиям [14:

рабочий стол должен иметь размеры: ширину 800, 1000, 1200 или 1400мм, глубину на уровне колен – не менее 450 мм и на уровне вытянутых ног - не менее 650 мм;

конструкция рабочего стула (кресла) должна обеспечивать: ширину и глубину поверхности сиденья не менее 400 мм; поверхность сиденья должна быть с закругленным передним краем; возможность регулировки высоты поверхности сиденья в пределах 400 – 550мм и углам наклона вперед до 15° и назад до 5°; высоту опорной поверхности спинки 300 ± 20 мм, ширину – не менее 380 мм и радиус кривоты горизонтальной плоскости – 400 мм; угол наклона спинки в вертикальной плоскости в пределах 0 ± 30°; регулировку расстояния спинки от переднего края сиденья в пределах 260 – 400 мм; стационарные или съемные подлокотники длиной не менее 250 мм и шириной – 50 – 70 мм; регулировку подлокотников по высоте над сиденьем в пределах 230 ± 30 мм и внутреннего расстояния между подлокотниками в пределах 350 – 500 мм;

Рекомендуемое размещение рабочих мест с ПЭВМ приведено на рисунке 6.1, зона зрительного наблюдения – на рисунке 6.2, расположение оборудования ЭВМ при работе с экраном – на рисунке 6.3.

1, 2 – зона для размещения часто используемых органов управления;

3 – зона для размещения редко используемых органов управления.

Рисунок 6.1 - Зоны для выполнения ручных операций и размещения органов управления

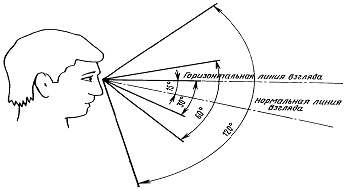

Рисунок 6.2 - Зоны зрительного наблюдения в вертикальной плоскости

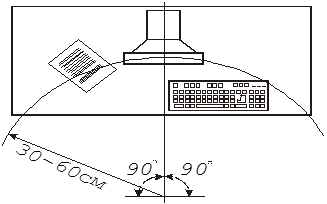

Рисунок 6.3 - Расположение элементов оборудования ЭВМ при постоянной работе с экраном

6.2 Пожарная безопасность

В современной радиоэлектронной аппаратуре отмечается очень высокая плотность размещения элементов электронных схем. В непосредственной близости друг от друга расположены соединительные провода, коммутационные кабели. При протекании по ним тока выделяется значительное количество теплоты, что может привести к повышению температуры отдельных узлов до 80-1000 0С, а затем к короткому замыканию и сгоранию с образованием искр электронных схем.
