Проектирование активных фильтров с использованием активных резонаторов

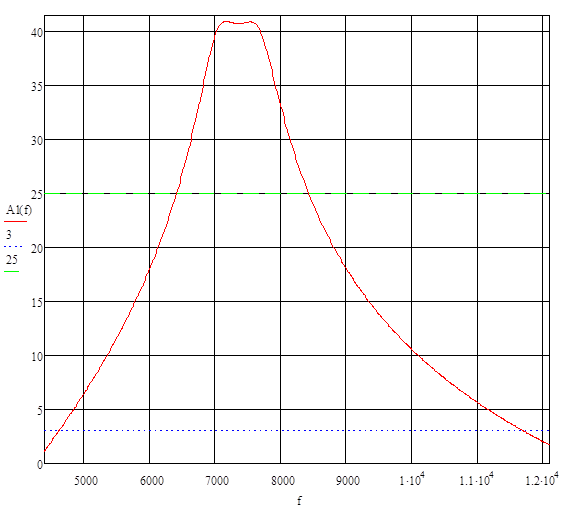

Анализ полученной АЧХ

Основываясь на реальной элементной базе (в расчетах мы получили идеальные номиналы элементов), мы получили АЧХ, не совпадающую с идеальной. Для оценки пог

решностей сравним реальные характеристики с заданными в ТЗ величинами.

Рассчитаем параметры фильтра

1. Центральная частота полосы пропускания фильтра.

%

2. Ширина полосы пропускания фильтра по уровню – 3 дБ:

3. Коэффициент прямоугольности для уровней затухания – 3 дБ и – 25 дБ.

4. Неравномерность АЧХ в полосе пропускания.

5. Усиление в полосе пропускания фильтра.

Неравномерность АЧХ и усиление в полосе пропускания соответствует требованиям ТЗ. Искажена ширина полосы пропускания фильтра по уровню – 3 дБ, а, следовательно, и коэффициент прямоугольности.

Названные несоответствия следует отнести к погрешностям вычисления и округления чисел. Также сильное влияние оказало несоответствие номиналов реальной элементной базы расчетным величинам.

К курсовой работе приложены принципиальная схема и сборочный чертеж. Схема включения и графическое обозначение взяты согласно используемой литературе.[2]

Список используемой литературы

1. Брандт Р. «Проектирование активных фильтров с использованием активных резонаторов». «Электроника», №9, 1972.

2. «Основы конструирования и технологии РЭС: Учебное пособие для курсового проектирования» / Авт.: В.Ф. Борисов, А.А. Мухин, В.В. Чермошенский и др.– М.: Изд-во МАИ, 2000.– 128 с.: ил.

3. «Разработка и оформление конструкторской документации радиоэлектронной аппаратуры: Справочник» / Э.Т. Романычева, А.К. Иванова, А.С. Куликов и др.; Под ред. Э.Т. Романычевой.– 2-е изд., перераб. и доп.– М.: Радио и связь, 1989.– 448 с.: ил.
