Операционный усилитель

Эксперимент 2. Исследование влияния параметров схемы на режим её работы

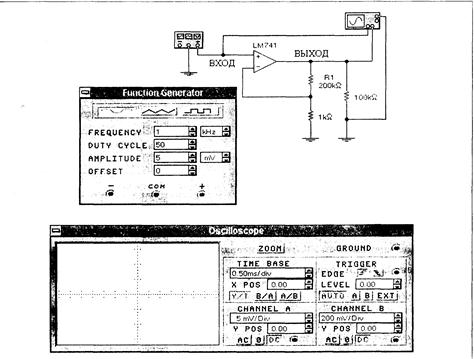

В схеме, приведенной на рис. 3.5:

уменьшите значение сопротивления R1 с 100 кОм до 10 кОм, амплитуду синусоидального напряжения генератора увеличьте до 100 мВ. Установите масштаб напряжения на входе А осциллографа 100 mV/div, а на канале В - 500 mV/div. Включите схему. Повторите все операци

и эксперимента 1 при новых параметрах компонентов. Результаты занесите в раздел "Результаты экспериментов".

Результаты экспериментов

Эксперимент 1. Работа неинвертирующего усилителя в режиме усиления синусоидального напряжения

Расчет Расчет по результатам измерений

_

Коэффициент усиления КУ

Измерение

Амплитуда входного напряжения UВХ

Измерение

Амплитуда выходного напряжения UВЫХ

Расчет по результатам измерений Измерение

Постоянная составляющая вых. напряжения U0ВЫХ

Измерение

Разность фаз между входным и выходным напряжением

Эксперимент 2. Исследование влияния параметров схемы на ее режим работы

Расчет Расчет по результатам измерений

Коэффициент усиления КУ

Измерение

Амплитуда входного напряжения UВХ

Измерение

Амплитуда выходного напряжения UВЫХ

Расчет по результатам измерений Измерение

_

Постоянная составляющая вых. напряжения U0ВЫХ

Измерение

Разность фаз между входным и выходным напряжением

Вопросы

1. Из каких условий выводится выражение для коэффициента усиления схемы на рис. 3.5?

2 .Какова разность фаз между входным и выходным сигналами неинвертирующего усилителя на ОУ?

3. Существенно ли различие в значениях измеренной и вычисленной постоянной составляющей выходного напряжения схемы на рис.3 .5?

4. Чем определяется постоянная составляющая выходного напряжения схемы на рис. 3.5?

5. С помощью какого прибора Electronics Workbench можно экспериментально измерить коэффициент усиления схемы на ОУ?

3. Инвертирующий усилитель

Цель

1. Измерение коэффициента усиления инвертирующего усилителя на ОУ.

2. Определение разности фаз между выходным и входным синусоидальным напряжением ОУ.

3. Исследование влияния коэффициента усиления схемы на постоянную составляющую выходного напряжения.

Приборы и элементы

Осциллограф

Функциональный генератор

ОУ LM741

Резисторы

Краткие сведения из теории

Коэффициент усиления инвертирующего усилителя на ОУ с обратной связью (рис. 3.6) вычисляется по формуле:

Знак "минус" в формуле означает, что выходное напряжение инвертирующего усилителя находится в противофазе с входным напряжением. Постоянная составляющая выходного напряжения U0ВЫХ усилителя зависит от коэффициента усиления КУ схемы и напряжения смещения UCM и вычисляется по формуле: .

Порядок проведения экспериментов

Эксперимент 1. Работа усилителя в режиме усиления синусоидального напряжения

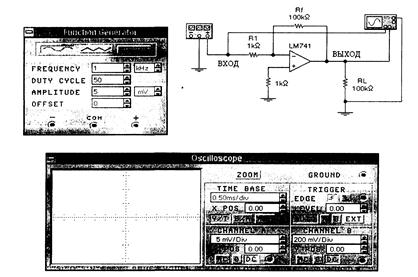

Откройте файл c11_006 со схемой, изображенной на рис. 3. 6:

Рассчитайте коэффициент усиления напряжения КУ у усилителя по значениям параметров компонентов схемы. Включите схему. Измерьте амплитуду входного UBX и выходного UВЫХ синусоидального напряжения, постоянную составляющую выходного напряжения U0ВЫХ и разность фаз между входным и выходным напряжением. По результатам измерений вычислите коэффициент усиления по напряжению КУ усилителя. Результаты занесите в раздел "Результаты экспериментов".

Используя значение входного напряжения смещения UСМ, полученное в разделе 3.1 и найденное значение коэффициента усиления, вычислите постоянную составляющую выгодного напряжения U0ВЫХ. Результаты вычислений также занесите в раздел "Результаты экспериментов".

Эксперимент 2. Исследование влияния параметров схемы на режим её работы

Установите значение сопротивления R1 равным 10 кОм, амплитуду синусоидально: напряжения генератора - 100 мВ. Установите масштаб напряжения на входе А осциллографа 100 mV/del, а на канале В - 500 mV/del. Включите схему. Для новых параметр схемы повторите все измерения и вычисления эксперимента 1. Результаты занесите в раздел "Результаты экспериментов".

Результаты экспериментов

Эксперимент 1. Работа усилителя в режиме усиления синусоидального входного сигнала

Расчет Расчет по результатам измерений

_

Коэффициент усиления КУ

Измерение

Амплитуда входного напряжения UВХ

Измерение

Амплитуда выходного напряжения UВЫХ

Расчет по результатам измерений Измерение

_

Постоянная составляющая вых. напряжения U0ВЫХ

Измерение

Разность фаз между входным и выходным напряжением

Эксперимент 2. Исследование влияния параметров схемы на ее режим работы

Расчет Расчет по результатам измерений
