Разработка системы моделирования наблюдения за группировкой кораблей

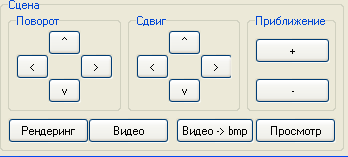

Вид панели "Сцена"

Позволяет осуществлять поворот, сдвиг сцены и настраивать масштабирование изображения. Кнопка "Рендеринг" выполняет просчет текущего изображения. "Видео" - запускает анимацию объектов в квазиреальном времени. Функция "Видео - > bmp" сделана специально

для обладателей недостаточно мощных компьютеров, либо для записи и последующего отложенного воспроизведения видеороликов. Кнопка "Просмотр" позволяет просмотреть ранее записанное видео.

3.2.4 Панель "Сцена" и выпадающее меню

Вид панели "Освещение"

Позволяет включать обработку сцены с условием освещения, перемещать источник освещения в пространстве и выбирать цвет источника. В выпадающем меню дублируются функции с панелей, помимо функции тестирования и выхода.

3.3 Анализ результатов тестирования

Входе тестирования программного продукта на разных системах с использованием встроенного бенчмарка были получены следующие результаты:

Из сводной таблицы, что программа ощутимо быстрее выполняется на процессорах фирмы AMD. В чем же причина? В процессорах от AMD традиционно, начиная с архитектуры K7, применяется очень быстрый блок вычислений с плавающей точкой. (FPU) [4] [5] Поэтому мы видим, что Athlon XP 2000+, который вышел на рынок в 2002 работает почти на равнее с современным процессором от Intel - Core 2 Duo E4400 и в 1.5 раза обгоняет P4 3.0Ghz на ядре Prescott. Интересна разница между P4 Northwood 2.6 GHz и P4 Prescott 3.0 GHz. Известно, что в ядро Prescott могло обеспечить ускорение в операциях с плавающей запятой при сравнении с Northwood только при использовании оптимизированных под SSE3 компиляторов, что ярко и отображается на результатах. Второй вывод, который можно сделать - программа очень сильно зависит от скорости работы с памятью. Этого стоило ожидать при выборе алгоритма Z - буфера. Так AMD Athlon 64 3000+ 939 (1.8Ghz) становится вторым по скорости работы после разогнанного Core 2 Duo E4400@ (3.29Ghz). Причина - интегрированный контроллер памяти, работающий в двухканальном режиме, который позволяет значительно снизить задержки при обращении к памяти и увеличить скорость обмена данными. [4] Однако, мы видим, что Turion TL-52 достаточно сильно проигрывает настольному одночастотному коллеге. TL-52 использует память типа DDRII 633, которая обладает в два и более раза большими задержками, в сравнении с DDRI 400 и одноканальный режим работы. Однако, DDRII позволяет увеличить производительность, но при работе на достаточно больших частотах. Разгон E4400 на 62% позволил превзойти процессор с изначальной частотой на 200Mhz большей на 71%. Однако, причина такого прироста не только в росте частоты процессора. Шина процессора была разогнана на 80%, а память работает на частоте в 864Mhz. Мы видим реальный существенный рост скорости работы программы при увеличении скорости обмена данными с памятью, тогда как частота процессора влияет на результаты намного меньше.

Выводы

В работе реализованы базовые алгоритмы машинной графики: Z-буфер, трассировка лучей, алгоритм закраски флагом, взятый из курса двумерной графики. Поэтому, эта работа являет собой отчёт об усвоении курса Машинной Графики МГТУ им Н.Э. Баумана. Хотя достичь реального времени и не удалось, но примененные алгоритмы позволяют заметно ускорить выполнение программы путем перехода на использование современных программных библиотек, оптимизированных под выполнение с применением поддерживаемых наборов инструкций процессора, например SSE. В ходе проведения тестирования так же были получены и подтверждены важные знания по архитектурам современных настольных систем. Стало очевидно, почему при аппаратной реализации алгоритм Z-буфера будет выполняться намного быстрее остальных. Программа может применяться как для моделирования перемещений группировок морских кораблей, так и в учебных целях, для наглядного демонстрирования зависимости скорости выполнения расчетов от выбранных методов и архитектуры аппаратной составляющей демонстрационного стенда.
