Контроллеры систем контроля управления доступом

- через интерфейсные платы контроллеры поддерживают различные виды связи.

Используя Ethernet TCP/IP, можно значительно сократить расходы на монтаж и обслуживание системы, соединив контроллеры через уже существующие локальные или глобальные сети. В контроллерах удаленных объектов используется плата модемной связи:

- контроллеры совместимы с широким спектром оборудования систем безопаснос

ти компании Simplex, включая систему нового поколения iSecure Pro Simplex, а также с оборудованием других производителей;

- при применении отказоустойчивой архитектуры сети iSecure Path с автоматической реконфигурацией потоков данных контроллеры обеспечивают максимальную живучесть всей системы безопасности в случае повреждения линий связи.

Все контроллеры iSecure Simplex имеют российские сертификаты. Схема подключения контроллера в систему контроля доступа iSecure PRO Simplex показана на рис. 8.

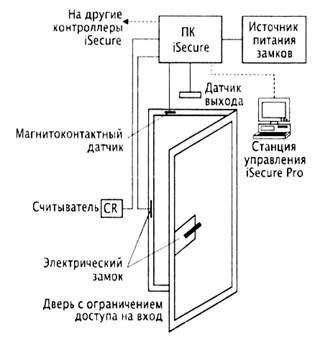

Рис. 8. Схема подключения контроллера в систему контроля доступа iSecure PRO Simplex

Конструктивные и технические характеристики контроллеров iSecure системы контроля доступа Simplex рассмотрены ниже.

1. Внутренняя архитектура. На материнской плате контроллера распо-лагаются: слот ЦПУ для карты ЦПУ с 32-разрядным встроенным процессо-ром Intel, слот карты связи для проводной сетевой карты 4120, либо модуль-ной сетевой карты 4120, шесть) слотов расширения для модулей вхо-дов/выходов и модулей подключения считывателей, а также источник питания с узлом зарядки батарей.

Контроллер имеет компактные размеры, позволяющие устанавливать его в небольших помещениях. Датчик вскрытия крышки корпуса обеспечивает защиту от несанкционированного доступа к узлам контроллера.

2. Технические характеристики контроллера:

- встроенный 32-разрядный процессор компании Intel;

- внутренняя самодиагностика и встроенный индикатор состояния;

- поддерживает клавиатуры и считыватели проксимити-карт, магнитных карт, Виганда-карт, биометрических данных, радиочастотных приемников и карт со штрих-кодом;

- возможность программирования формата карты.

Рабочие возможности по поддержке:

- до 8 форматов карточек на контроллер;

- до 96 контролируемых входов;

- до 48 релейных выходов;

- до 5000 владельцев карточек и 3000 сообщений (стандартная конфи-гурация);

до 50000 владельцев карточек и 25000 сообщений (расширяемая кон-фигурация) ;

- до 12 считывателей.

Модули-компоненты (рис. 9).

Карты линии связи (одна на контроллер): карта линии связи 4120 для проводного подключения, модульная карта линии связи 4120 или модем.

Используются следующие модули расширения: модуль для подключения 2 считывателей, модуль с 16 контролируемыми входами, модуль с 8 релейными выходами, модуль с 8 контролируемыми входами/8 релейными выходами, модуль с 8 контролируемыми входами. Все входы могут быть сконфигурированы для мониторинга как двух, так и четырех состояний.

3. Модули для подключения к контроллеру считывателей. Каждый модуль имеет два порта, каждый из которых поддерживает считыватель карточек, клавиатуру или считыватель, совмещенный с клавиатурой. Каждый порт обеспечивает полный контроль и управление точкой доступа, используя следующие элементы: релейный выход ИЗ или HP (задается перемычкой) для управления дверными замками, контролируемый вход (2 или 4 состояния) дверного магнитоконтактного датчика, контролируемый или неконтролируемый вход кнопки выхода. Кроме этого модуль, содержит 4 многоцелевых контролируемых входа и 2 многоцелевых релейных выхода.

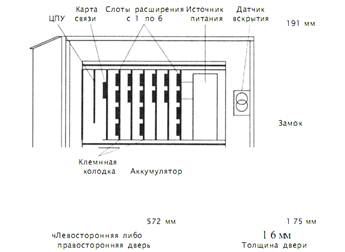

Рис. 9. Внешний вид, размеры контроллера СКУД iSecure Simplex и расположение модулей в стойке

4. Бесперебойное питание. Встроенный источник питания имеет схему заряда аккумуляторов. При использовании аккумулятора емкостью 18 А. ч время стабильной работы контроллера составит около 4 ч. Тестирование аккумуляторов осуществляется контроллером каждые 5 мин. Время заряда батарей составляет менее 24 ч.

Выводы

В процессе написания реферата мы ознакомились с автономными, сетевыми и интегрированными СКУД, рассмотрели достоинства и недостатки перечисленных выше систем, рассмотрели технические характеристики контроллеров СКУД iSecure Pro.

Литература

1. Абалмазов Э. И. Энциклопедия безопасности. Справочник каталог, 1997.

2. Татарченко И. В., Соловьев Д. С. Концепция интеграции унифицированных систем безопасности // Системы безопасности. № 1 (73). С. 86-89.

3. Мащенов Р. Г. Системы охранной сигнализации: основы теории и принципы построения: учебное пособие. М.: Горячая линия - Телеком, 2004

4. Горлицин И. Контроль и управление доступом - просто и надежно КТЦ "Охранные системы", 2002.

5. Барсуков В. С. Интегральная защита информации // Системы безопасности, 2002. №5, 6.

6. Стасенко Л. СКУД - система контроля и управления доступом // Все о вашей безопасности. Группа компаний "Релвест" (Sleo@relvest.ru).

7. Абрамов А. М., Никулин О. Ю, Петрушин А. И. Системы управления доступом. М.: "Оберег-РБ", 1998.

8. Гинце А. Новые технологии в СКУД // Системы безопасности, 2005.

9. Флорен М. В. Организация управления доступом // Защита информации "Конфидент", 1995. № 5. С. 87-93.

10. Крахмалев А. К. Средства и системы контроля и управления доступом. Учебное пособие. М.: НИЦ "Охрана" ГУВО МВД России. 2003.

11. Мальцев И. В. Системы контроля доступом // Системы безопасности,1996. № 1. С. 43-45.

12. Комплексные системы безопасности. Каталог. М.: Научно-производственный центр "Нелк", 2001.
