Расчет оснований и фундаментов 7-ми этажного жилого дома
Осадка фундамента

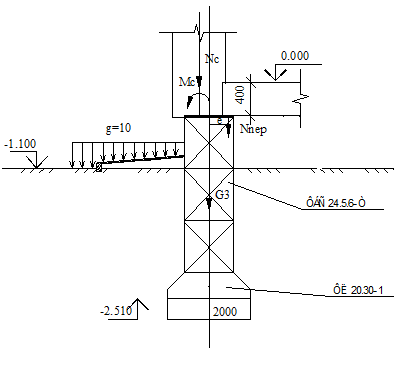

3.5 Подбор размеров подошвы фундамента для сечения 3–3
Выбираем: ФБС 24.5.6‑Т,
ФЛ 20
.30–1
Толщина стены 51 см
Расчётные характеристики грунта основания песка пылеватого:
Расчётные характеристики грунта засыпки
Определим интенсивность давления грунта:
Нагрузка от массы фундаментной плиты:
.
Временная нагрузка над левой частью фундамента и нагрузка от грунта:
Нагрузка от массы стены подвала:
.
Суммарная вертикальная нагрузка:
.
Момент в уровне подошвы фундамента:
Расчётное сопротивление грунта основания определяется по формуле:
, где
- ширина подошвы фундамента.
- коэффициенты условной работы, принимаемые по таблице 5,2 (1).
- осреднённое расчётное значение удельного веса грунтов, залегающих ниже подошвы фундамента.
- то же залегающих выше подошвы фундамента.
- коэффициент при
; коэффициент надёжности.
- коэффициенты, принимаемые по таблице 5,3 (1) для
– толщина слоя грунта от подошвы до пола подвала
– толщина пола подвала.
- расчётное значение удельного веса пола подвала.
- расчётное значение удельного сцепления грунта, залегающего непосредственно под подошвой фундамента.
.
Среднее давление под подошвой фундамента:
.
Максимальное и минимальное давление под подошвой:
,
.
Проверка выполняется. Размеры фундамента достаточны для восприятия нагрузок от вышележащих конструкций здания.
Определение конечной осадки ленточного фундамента мелкого заложения методом послойного суммирования
Ширина подошвы ленточного фундамента
. Среднее давление под подошвой фундамента

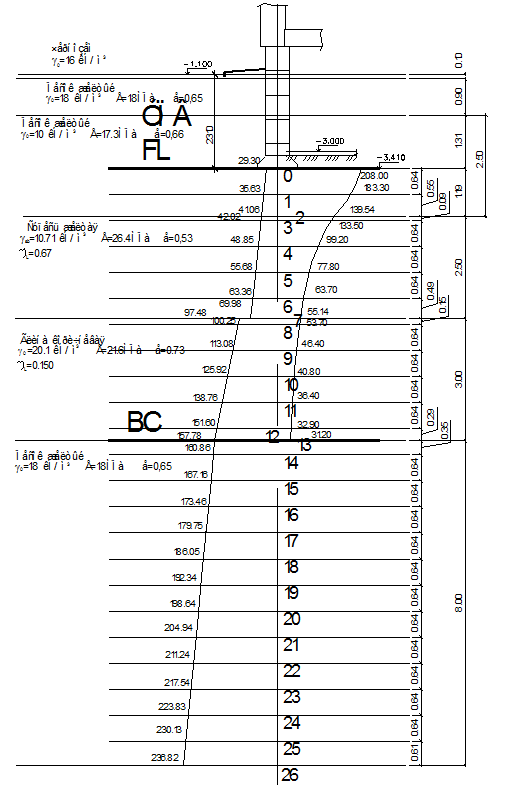

. Вычерчиваем в масштабе геологический разрез строительной площадки. На этот разрез наносим контуры фундамента, строго выдерживая глубину заложения. Разбиваем толщу грунта ниже подошвы фундамента на элементарные слои высотой
. Для вертикали, проходящей через середину подошвы фундамента, находим напряжения от собственного веса грунта
и дополнительные давления
:
В уровне подошвы фундамента (точка 0)
Нижняя граница сжатой толщи основания применяется на глубине, где выполняется условие
.
Данные расчёта осадки сечения 3–3
|
Грунт |
Номера точек |
Z, м |
ξ=2Z/b |
α |
σzq, кПа |
σzp, кПа |
E, кПа |
|
Песок желтый |
0 |
0,00 |
0,00 |
1,000 |
20,30 |
173,9 |
17300 |
|
1 |
0,80 |
0,80 |
0,881 |
28,30 |
153,2 | ||
|
2 |
1,60 |
1,60 |
0,642 |
36,30 |
111,6 | ||
|
3 |
2,09 |
2,09 |
0,532 |
41,20 |
92,5 | ||
|
Супесь желтая |
4 |
2,40 |
2,40 |
0,477 |
44,52 |
82,9 |
26400 |
|
5 |
3,20 |
3,20 |
0,374 |
53,09 |
65,0 | ||
|
6 |
4,00 |
4,00 |
0,306 |
61,66 |
53,2 | ||
|
7 |
4,59 |
4,59 |
0,269 |
67,98 |
46,8 | ||
|
7» |
4,59 |
4,59 |
0,269 |
97,48 |
46,8 | ||
|
Глина коричневая |
8 |
4,80 |
4,80 |
0,258 |
101,70 |
44,9 |
21600 |
|
9 |
5,60 |
5,60 |
0,223 |
117,78 |
38,8 | ||
|
10 |
6,40 |
6,40 |
0,196 |
133,86 |
34,1 | ||
|
11 |
7,20 |
7,20 |
0,175 |
149,94 |
30,4 | ||
|
12 |
7,59 |
7,59 |
0,166 |
157,78 |
28,9 | ||
|
Песок желтый |
13 |
8,00 |
8,00 |
0,158 |
161,83 |
27,5 |
28000 |
|
14 |
8,80 |
8,80 |
0,143 |
169,73 |
24,9 | ||
|
15 |
9,60 |
9,60 |
0,132 |
177,63 |
23,0 | ||
|
16 |
10,40 |
10,40 |
0,122 |
185,54 |
21,2 | ||
|
17 |
11,20 |
11,20 |
0,113 |
193,44 |
19,6 | ||
|
18 |
12,00 |
12,00 |
0,106 |
201,35 |
18,4 | ||
|
19 |
12,80 |
12,80 |
0,106 |
209,25 |
18,4 | ||
|
20 |
13,60 |
13,60 |
0,106 |
217,15 |
18,4 | ||
|
21 |
14,40 |
14,40 |
0,106 |
225,06 |
18,4 | ||
|
22 |
15,20 |
15,20 |
0,106 |
232,96 |
18,4 | ||
|
23 |
15,59 |
15,59 |
0,106 |
236,82 |
18,4 |
