Проектирование нефтеперерабатывающих и нефтехимических заводов
Для создания оригинального архитектурного решения рекомендуется выделять отдельные объемы зданий, а здание заводоуправления сооружать с повышенной этажностью. На рис. 1.3 приведено архитектурное решение предзаводской зоны одного из современных НПЗ.
Проходные пункты предприятий следует располагать на расстоянии не более 1,5 км один от другого, поэтому на наиболее крупных НПЗ и НХЗ предусматр
ивается несколько предзаводских зон в зависимости от числа входов и выходов.
Производственная зона занимает 25—30% общей площади завода, В ней размещаются большинство технологических установок предприятия, объекты общезаводского хозяйства (узлы оборотного водоснабжения, насосные станции систем канализации, трансформаторные подстанции, воздушная и азотная компрессорные, факельное хозяйство, лаборатория и т.д.).
Рис. 1.3. Архитектурное решение предзаводской зоны НПЗ.
Основными принципами построения этой зоны являются поточность прохождения продуктов, расположение объектов с учетом преобладающего направления ветров, использование рельефа.
Подсобная зона предназначена для размещения ремонтно-механических, ремонтно-строительных, тарных цехов и других зданий, а также сооружений подсобно-производственного назначения. Зон подсобных сооружений на генплане НПЗ и НХЗ может быть несколько, поскольку размещение подсобных сооружений зависит от тяготения к тем или иным прочим объектам и зонам. Например, гаражи, ремонтно-механические цеха, в которых занято большое количество производственного персонала, тяготеют к предзаводской зоне, где находятся остановки городского пассажирского транспорта; бытовые помещения и пункты питания располагают в обособленных зонах с учетом радиуса обслуживания.
В складской зоне находятся склады оборудования, смазочных масел, реагентное хозяйство. К этой зоне, для объектов которой требуются железнодорожные пути, тяготеют также объекты производственного и подсобного назначения, для которых необходим железнодорожный транспорт: установки по производству битума, серы, серной кислоты, установка замедленного коксования.
В зоне сырьевых и товарных парков размещают резервуарные парки легковоспламеняющихся и горючих жидкостей, насосные и железнодорожные эстакады, предназначенные для приема сырья и отгрузки товарной продукций.
Зоны, для обслуживания которых необходим железнодорожный транспорт (складская, сырьевых и товарных парков), следует размещать ближе к периферии завода с тем, чтобы сократить число железнодорожных вводов, уменьшить протяженность путей, свести к минимуму пересечение железными дорогами инженерных сетей и автодорог.
При размещении на генплане энергоемких объектов следует максимально приближать их к источникам пароснабжения (ТЭЦ, котельным) с тем, чтобы сократить протяженность магистральных .паропроводов.
Размещение на генеральном плане технологических установок должно обеспечить поточность процесса, свести к минимуму протяженность технологических коммуникаций, исключить по возможности встречные потоки. При разработке компоновки технологических установок аппаратура и внутрицеховые трубопроводы размещаются таким образом, чтобы обеспечить вход сырья и выход готовой продукции с одной стороны. Располагая установку на генплане, стремятся к тому, чтобы вход сырья и выход продукции находился со стороны коммуникационного коридора.
Строительство НПЗ и НХЗ ведется комплексами, в состав которых включаются одна или несколько технологических установок и объекты общезаводского хозяйства. При компоновке генерального плана следует стремиться к тому, чтобы объекты, одного пускового комплекса размещались в наименьшем числе кварталов. Необходимо размещать объекты к кварталах- таким образом, чтобы обеспечивалась комплексная застройка заводских кварталов и не приходилось неоднократно возвращаться к сооружению объектов в ранее застроенных кварталах.
Производственные, вспомогательные и складские здания при проектировании НПЗ и НХЗ рекомендуется объединять в более крупные во всех случаях, когда такое объединение допустимо по технологическим, строительным, санитарно-гигиеническим и противопожарным нормам.
Расположение зданий и сооружений на генплане должно исключить распространение вредных выбросов, способствовать эффективному сквозному проветриванию промшющадки и межцеховых пространств.
Территория нефтеперерабатывающих и нефтехимических предприятий при проектировании разбивается сеткой улиц на кварталы, имеющие, как правило, прямоугольную форму. Размеры кварталов назначаются в зависимости от габаритов технологических установок, однако площадь каждого квартала не должна превышать 16 га. Длина одной из сторон квартала не должна быть более 300 м. Расстояние между объектами, расположенными в соседних кварталах, следует принимать не менее 40 м.
При проектировании необходимо обеспечивать хорошую про-ветриваемость кварталов, избегать строительства внутри кварталов зданий П- , Ш- и Т-образной конфигурации.
Ширину улиц и проездов НПЗ и НХЗ определяют с учетом технологических, транспортных, санитарных и противопожарных требований, размещения инженерных сетей и коммуникаций.
Наименьшие расстояния между зданиями, наружными установками и сооружениями предприятия, регламентированы «Противопожарными нормами проектирования предприятий, зданий и сооружений нефтеперерабатывающей и нефтехимической промышленности. ВНТП-28—79 Миннефтехимпром СССР».
Используемый при проектировании современных НПЗ и НХЗ секционно-блочный метод компоновки генерального плана , предусматривает объединение в блоки установок, на которых осуществляются одноименные процессы.
Так, на двух НПЗ, строительство которых было начато в 1960—65 г. г., все установки первичной перегонки расположены в одну линию вдоль продольной оси и занимают группу кварталов, разместившихся в непосредственной близости от ограды- предприятия. Следующую линию кварталов занимают установки каталитического риформинга, также размещенные в соседних кварталах вдоль продольной оси. Далее располагаются установки гидроочистки, производства масел, серы. На другом предприятии, генплан' которого приведен на рис. 6.4, в одну линию вдоль продольной оси размещены две комбинированные установки по переработке нефти типа ЛК-6у; в следующей линии расположены установки вторичной переработки, автоматическая станция приготовления товарной продукции, узлы оборотного водоснабжения и другие объекты производственной зоны. В восточной части завода к этой зоне примыкают подсобная и складская зоны, в которых находятся ремонтно-механический цех, база оборудования дирекции. Третью и четвертую линии составляют товарные и сырьевые парки.

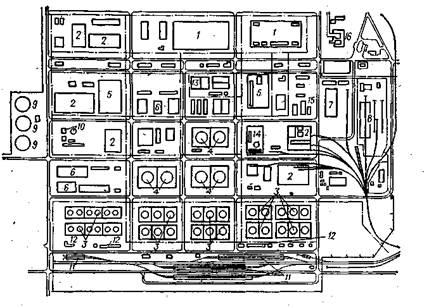

Рис. 1.4. Генеральный план НПЗ:
1-комбинированные установки по переработке нефти; 2-установки вторичной переработки 3-товарные парки; 4 -парки нефти; 5-узлы оборотного водоснабжения; 6-автоматические станции смешения; 7 - ремонтно-механическая база; в - база оборудования; 9-факелмые свечи; 10- факельное хозяйство; 11-железнодорожные наливные эстакады; 12 -товарные насосные; 13 - топливное хозяйство; 14 - реагентное хозяйство; 15 -воздушные компрессорные; 16 — заводоуправление.
