Основы проектирования и строительства перерабатывающих предприятий

Расчет под пристенную колонну. Определяем площадь и ширину квадратной подошвы фундамента при осевой нагрузке по следующей формуле:

где F - площадь подошвы фундамента, ;

- нагрузка, передаваемая от наземной части здания на фундамент колонны (для одноэтажных зданий с сеткой колонн 6х12 м принять, в среднем принять 50 т);

- расчетная сопротивление грунта, ;

- плотность материала фундамента, ; для железобетонного фундамента ;

- 0,85 - коэффициент учитывающий форму фундамента и соотношение объемных весов фунта и материала фундамента;

- глубина заложения подошвы фундамента, м;

- ширина квадратной подошвы фундамента, м.

Конструирование фундамента. Расчет уступов. Для зданий применяют колонны квадратного сечения 0,4 х 0,4 м с заглублением их от нулевой отметки (уровня чистого пола) на 0,9 м.

В связи с этим глубина заложения фундамента для южных районов может быть больше глубины промерзания грунтов по конструктивным соображениям: чтобы колонна не продавила дно стакана фундамента, его толщину можно взять равной 0,3 м; добавляя ее к отметке низа колонны, получим отметку подошвы фундамента, равную - 1,2 м.

Расчет:

а) теплотехнический расчет стены

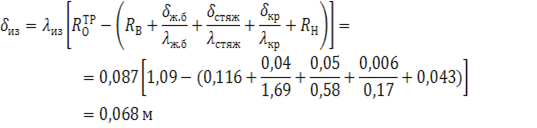

определяем толщину сборных панелей наружной стены

=2= 0,052 Вт/

Принимаем стандартное значение толщины стены м.

б) теплотехнический расчет покрытия

Принимаем стандартное значение толщину теплоизоляции: м: 2 слоя плит из минеральной ваты толщиной - 40мм.

в) Расчет фундамента

принимаем стандартное значение

Расчет уступов:

Ширина уступов фундамента:

С=0,4м; b=0,8м;

Общая высота уступов фундамента:

h= (H-0,85) =2,2-0,85=1,35 м

Принимаем три уступа высотой 0,35; 0,4 и 0,6м и шириной 0,15; 0,2 и 0,2м.

Расчетная схема определения ширины и высоты уступов фундамента при осевой нагрузки на него.

Расчетная схема наружной стены промышленного здания.

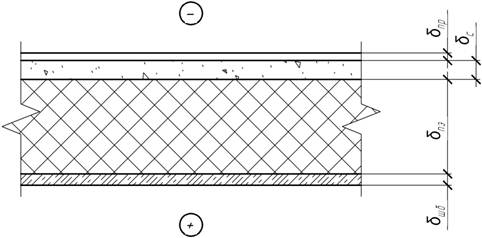

Расчетная схема покрытия промышленного здания.

3. Расчет системы водяного отопления

Определение расхода тепла на отопление здания.

Ориентировочный подсчет тепловых потерь здания тепловой мощности системы отопления произвести по укрупненным показателям.

Расчетную величину тепловых потерь зданием определить по формуле:

где - удельная тепловая характеристика (принять для мясных предприятий ; для молочных ;

- объем здания по наружному обмеру (с учетом толщины стен и покрытия), ;

- соответственно температура внутреннего и наружного воздуха в помещении.

При расчете тепловой мощности системы отопления учесть тепловыделения производственного оборудования в размере 30% от тепловых потерь ;

Определение поверхности нагревательных приборов.

Произвести вычисления общей поверхности F нагревательных приборов по величине найденной тепловой мощности системы отопления .

где - расчетный коэффициент теплопередачи относительно прибора, зависит от типа прибора, вида теплоносителя ;

- температура поверхности нагревательных приборов

- температура воздуха в нутрии помещения.

Определение числа секций в нагревательных приборов:

где - площадь поверхности одной секции нагревательного прибора,

Определение числа секций в одном нагревательном приборе:
