Технология возведения зданий и сооружений
При возведении стен в маловлажных устойчивых грунтах применяют сухой способ, при котором не требуется глинистый раствор При мокром способе существенное влияние на ведение и качество работ оказывает технологическая характеристика глинистого раствора —его способность кольматировать, т. е. отлагать на поверхности и в порах грунта принесенные частицы глины, образуя на ней практически водонепроницае
мую пленку толщиной 2 .5 мм. Такие свойства присущи бентонитовым глинам Кавказских место рождений.
Свайные стены возводят последовательным бурением и бетонированием свай. При этом работы ведут насухо в малоувлажненных устойчивых грунтах или с применением глинистого раствора в водонасыщенных неустойчивых грунтах.
Монолитные железобетонные стены при их возведении разбивают на захватки длиной 4 .6 м, которые отделяют друг от друга железобетонными сваями или инвентарной перегородкой. Затем грунт извлекают из этой захватки траншеи под слоем глинистого раствора, устанавливают арматурные каркасы и укладывают бетонную смесь методом ВПТ по аналогии с сооружением буронабивных свай. При бетонировании соблюдают очередность: сначала бетонируют четные, а затем нечетные захватки траншей, которые стыкуют между собой.
Для разработки траншей под защитой глинистого раствора применяют землеройные машины общего назначения (грейферы, драглайны, обратные лопаты), буровые станки вращательного и ударного бурения и специальные ковшовые и фрезерные установки.
Для снижения трудоемкости работ, выполняемых на строительной площадке по устройству ограждающих конструкций подземных сооружений способом "стена в грунте", начали использовать сборные железобетонные панели. Панели устанавливают в открытую траншею, соединяют их между собой и заполняют пазухи (застенные пространства) и полости под подошвой панели в направлении снизу вверх методом ВПТ тампонажными растворами, имеющими хорошую подвижность.
Так как все работы по устройству подземных сооружений методом "стена в грунте" являются скрытыми и их качество можно установить только после выемки грунта из котлована, по контролю за выполнением каждого процесса уделяют большое внимание.
В проекте сооружения требования по контролю качества должны включать проверку характеристик глинистого раствора, траншеи и зачистки дна перед установкой армо-каркасов и укладкой бетонной смеси или установкой сборных панелей, правильности установки ограничителей между захватками, которые должны удерживать бетонную смесь от попадания в смежную захватку.
Опускной способ

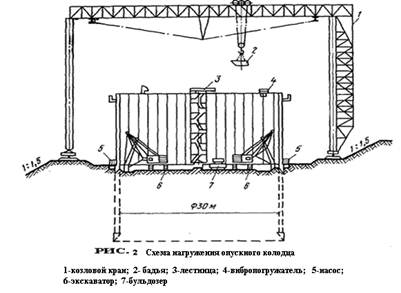

На строительстве опускным способом (рис. 2) сооружений диаметром более 20 м используют одноковшовые экскаваторы, которыми внутри опускного колодца разрабатывают грунт и грузят его в бадьи вместимостью 1,5 .2 м3. Бадьи поднимают на поверхность башенными или козловыми кранами и разгружают в отвал или в автотранспорт. Учитывая значительную массу экскаватора, его опускают в котлован в разобранном виде.
При работе во влажных грунтах для стоянки экскаватора в котловане создают земляные островки или устраивают деревянный настил.
Во избежание неравномерной осадки сооружения грунт по периметру ножевой части разрабатывают вручную, затем с помощью экскаватора грузят в бадьи и также поднимают краном на поверхность.
При незначительном притоке грунтовых вод и отсутствии вблизи сооружений, чувствительных к осадкам, разработку грунта ведут с водоотливом.
Если в котлован интенсивно поступает вода через днище, грунт можно разрабатывать гидромеханическим способом с помощью эжекторов и реже — эрлифтов с дополнительным подмывом.
При погружении сооружения в грунт необходимо следить за тем, чтобы его масса превышала силы бокового трения не менее чем на 25%. В ориентировочных расчетах удельную силу трения, принимают 10 .30 кН/м2 в зависимости от характера грунта.
Преодоление таких значительных сил трения, затрудняющих опускание, а иногда" делающих его невозможным, достигается различными способами (утяжеление нижней части колодцев или использование массы предусмотренных проектом наземных сооружений над колодцем; вибрация, подмыв, устранение шероховатости наружной поверхности колодца за счет покрытия ее специальными составами). Для уменьшения сил трения между грунтом и опускным колодцем используют также тиксотропную рубашку. В этом случае ножевую часть колодца изготовляют на 5 .10 см шире толщины стены и в образовавшуюся полость между грунтом и наружной поверхностью сооружения нагнетают коллоидный (например, глинистый) раствор, образующий рубашку, снимающую силы трения по боковой поверхности колодца (рис.3). Силы трения остаются только в пределах поверхности ножа, которая составляет около 10 .12% всей поверхности опускного колодца.
Метод погружения опускных колодцев в тиксотропной рубашке позволяет по сравнению с традиционным методом сооружения опускных колодцев снизить затраты труда почти на 35%, а стоимость работ — на 15 .20%.
В процессе опускания колодца необходимо организовать постоянное геодезическое наблюдение за его вертикальностью и скоростью погружения. Когда в колодце обнаружено зависание в его верхней части, необходимо выбирать грунт у ножа отстающей стороны или размывать водой, подаваемой по трубам, установленным с внешней стороны стены.
После достижения ножом колодца проектной отметки бетонируют днище, изолирующее подземное помещение от грунтовых вод.
В колодцах, погружаемых с водоотливом, бетонную смесь укладывают на осушенное основание с принятием мер против омывания его фильтрующимися грунтовыми водами.
Когда грунт из колодца удаляют без водоотлива и его нижняя часть находится под слоем воды, бетонную смесь укладывают в плиту днища колодца методом подводного бетонирования. После достижения бетоном достаточной прочности воду из колодца откачивают, плиту покрывают водоизолирующей пленкой и пригружают ее слоем бетона.
Способ кессона применяют в сильнообводненных, крупнообломочных или скальных грунтах, когда нежелательны осадки расположенных вблизи сооружений или имеется опасность наплыва грунта в колодец. Последовательность производства кессонных работ заключается в том, что сначала сооружают кессонную камеру (рис. 4), на потолке которой монтируют шахтную трубу и шлюзовый аппарат. От компрессорной станции в камеру нагнетают сжатый воздух, вытесняющий из нее воду. Грунт в кессоне разрабатывают гидромеханическим способом или вручную. По мере погружения на потолочной части камеры возводят надкессонное строение.
ВЕНТИЛИРУЕМЫЕ И НЕВЕНТИЛИРУЕМЫЕ СИСТЕМЫ НАРУЖНОГО УТЕПЛЕНИЯ
Проблема рационального использования топливно-энергетических ресурсов ставит задачу эффективного теплосбережения при строительстве и реконструкции зданий. В суммарном объеме тепловых потерь всего здания потери тепла через стены составляют около 40%.
Теплоизоляция фасадов обеспечивает экономию средств на отопление, комфортный влажностно-температурный микроклимат в помещении, повышает звукоизоляцию, увеличивает долговечность ограждающих конструкций. Это комплексная система, при которой на основу фасада последовательно наносятся и скрепляются между собой изоляционные слои для утепления фасада. Использование традиционных строительных материалов (железобетона, кирпича, дерева) для устройства стен не обеспечивает существующих норм теплоизоляции. Многослойные конструкции, где в качестве утеплителя применяются эффективные изоляционные материалы, позволяют свести теплопотери здания к минимуму.
