Анализ проблем информационной безопасности в компьютерной сети организации, подключенной к сети Интернтет

Мостиковые межсетевые экраны появились сравнительно недавно и представляют перспективное направление развития технологий межсетевого экранирования. Фильтрация трафика ими осуществляется на канальном уровне, т.е. межсетевые экраны работают с фреймами (frame, кадр).

К достоинствам подобных межсетевых экранов можно отнести:

• Нет необходимости в изменении настроек корпоративной сети, не тр

ебуется дополнительного конфигурирования сетевых интерфейсов межсетевого экрана.

• Высокая производительность. Поскольку это простые устройства, они не требуют больших затрат ресурсов. Ресурсы требуются либо для повышения возможностей машин, либо для более глубокого анализа данных.

• Прозрачность. Ключевым для этого устройства является его функционирование на 2 уровне модели OSI. Это означает, что сетевой интерфейс не имеет IP-адреса. Эта особенность более важна, чем легкость в настройке. Без IP-адреса это устройство не доступно в сети и является невидимым для окружающего мира. Если такой межсетевой экран недоступен, то как его атаковать? Атакующие даже не будут знать, что существует межсетевой экран, проверяющий каждый их пакет.

Фильтрующие маршрутизаторы

Межсетевой экран с фильтрацией пакетов (Packet - filtering firewall) - межсетевой экран, который является маршрутизатором или компьютером, на котором работает программное обеспечение, сконфигурированное таким образом, чтобы отфильтровывать определенные виды входящих и исходящих пакетов. Фильтрация пакетов осуществляется на основе информации, содержащейся в TCP- IP-заголовках пакетов (адреса отправителя и получателя, их номера портов и др.)

• Работают на 3 уровне

• Также известны, как межсетевой экран на основе порта

• Каждый пакет сравнивается со списками правил (адрес источника/получателя, порт источника/получателя)

• Недорогой, быстрый (производительный в силу простоты), но наименее безопасный

• Технология 20-летней давности

• Пример: список контроля доступа (ACL, access control lists) маршрутизатора

Шлюз сеансового уровня

Шлюз сеансового уровня (Circuit-level gateway) — межсетевой экран, который исключает прямое взаимодействие между авторизированным клиентом и внешним хостом. Сначала он принимает запрос доверенного клиента на определенные услуги и, после проверки допустимости запрошенного сеанса, устанавливает соединение с внешним хостом. На рис. 2.2 показано схема функционирование шлюза сеансового уровня.

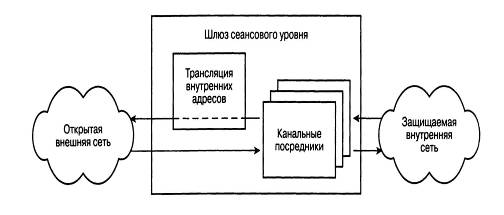

Рис. 2.2. Схема функционирование шлюза сеансового уровня

После этого шлюз просто копирует пакеты в обоих направлениях, не осуществляя их фильтрации. На этом уровне появляется возможность использования функции сетевой трансляции адресов (NAT, network address translation). Трансляция внутренних адресов выполняется по отношению ко всем пакетам, следующим из внутренней сети во внешнюю. Для этих пакетов IP-адреса компьютеров - отправителей внутренней сети автоматический преобразуются в один IP-адрес, ассоциируемый с экранирующим межсетевым экраном. В результате все пакеты, исходящие из внутренней сети, оказываются отправленными межсетевым экраном, что исключает прямой контакт между внутренней и внешней сетью. IP-адрес шлюза сеансового уровня становится единственным активным IP-адресом, который попадает во внешнюю сеть.

• Работает на 4 уровне

• Передает TCP подключения, основываясь на порте

• Недорогой, но более безопасный, чем фильтр пакетов

• Вообще требует работы пользователя или программы конфигурации для полноценной работы

• Пример: SOCKS межсетевой экран

Шлюз прикладного уровня

Шлюз прикладного уровня (Application-level gateways) - межсетевой экран, который исключает прямое взаимодействие между авторизированным клиентом и внешним хостом, фильтруя все входящие и исходящие пакеты на прикладном уровне модели OSI. На рис. 2.3 показано функционирование шлюза прикладного уровня.

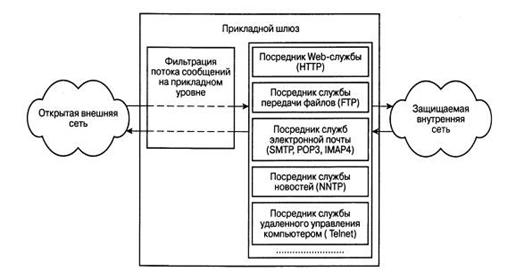

Рис.2.3. Схема функционирование шлюза прикладного уровня

Связанные с приложением программы-посредники перенаправляют через шлюз информацию, генерируемую конкретными сервисами TCP/IP.

Возможности:

• Идентификация и аутентификация пользователей при попытке установления соединения через межсетевой экран;

• Фильтрация потока сообщений, например, динамический поиск вирусов и прозрачное шифрование информации;

• Регистрация событий и реагирование на события;

• Кэширование данных, запрашиваемых из внешней сети.

На этом уровне появляется возможность использования функций посредничества (Proxy).

Для каждого обсуживаемого протокола прикладного уровня можно вводить программных посредников – HTTP-посредник, FTP-посредник и т.д. Посредник каждой службы TCP/IP ориентирован на обработку сообщений и выполнение функций защиты, относящихся именно к этой службе. Также, как и шлюз сеансового уровня, прикладной шлюз перехватывает с помощью соответствующих экранирующих агентов входящие и сходящие пакеты, копирует и перенаправляет информацию через шлюз, и функционирует в качестве сервера-посредника, исключая прямые соединения между внутренней и внешней сетью. Однако, посредники, используемые прикладным шлюзом, имеют важные отличия от канальных посредников шлюзов сеансового уровня. Во-первых, посредники прикладного шлюза связаны с конкретными приложениями программными серверами), а во-вторых, они могут фильтровать поток сообщений на прикладном уровне модели МВОС.

Особенности:

• Работает на 7 уровне;

• Специфический для приложений;

• Умеренно дорогой и медленный, но более безопасный и допускает регистрацию деятельности пользователей;

• Требует работы пользователя или программы конфигурации для полноценной работы;

• Пример: Web (http) proxy;

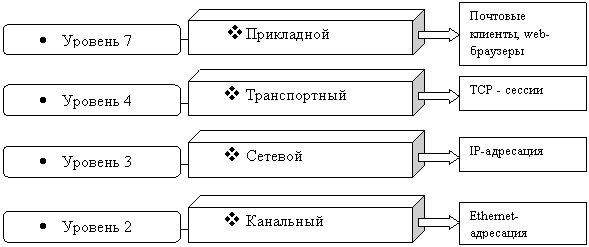

Рис. 2.4. Взаимосвязь уровней стека протоколов ТСР/IР и OSI

Современные межсетевые экраны функционируют на любом из перечисленных уровней. На рис. 2.4 показано взаимосвязь уровней стека протоколов TCP/IP и OSI. Первоначально межсетевые экраны анализировали меньшее число уровней; теперь более мощные из них охватывают большее число уровней. С точки зрения функциональности, межсетевой экран, имеющий возможность анализировать большее число уровней, является более совершенным и эффективным. За счет охвата дополнительного уровня также увеличивается возможность более тонкой настройки конфигурации межсетевого экрана. Возможность анализировать более высокие уровни позволяет межсетевого экрана предоставлять сервисы, которые ориентированы на пользователя, например, аутентификация пользователя. Межсетевой экран, который функционирует на уровнях 2, 3 и 4, не имеет дело с подобной аутентификацией.
