Тепловые сети и потери тепловой энергии

2. Потери тепловой энергии при передаче.

Для оценки эффективности работы любой системы, в том числе теплоэнергетической, обычно используется обобщенный физический показатель, - коэффициент полезного действия (КПД). Физический смысл КПД - отношение величины полученной полезной работы (энергии) к затраченной. Последняя, в свою очередь, представляет собой сумму полученной полезной работ

ы (энергии) и потерь, возникающих в системных процессах. Таким образом, увеличения КПД системы (а значит и повышения ее экономичности) можно достигнуть только снижением величины непроизводительных потерь, возникающих в процессе работы. Это и является главной задачей энергосбережения.

Основной же проблемой, возникающей при решении этой задачи, является выявление наиболее крупных составляющих этих потерь и выбор оптимального технологического решения, позволяющего значительно снизить их влияние на величину КПД. Причем каждый конкретный объект (цель энергосбережения) имеет ряд характерных конструктивных особенностей и составляющие его тепловых потерь различны по величине. И всякий раз, когда речь заходит о повышении экономичности работы теплоэнергетического оборудования (например, системы отопления), перед принятием решения в пользу использования какого-нибудь технологического новшества, необходимо обязательно провести детальное обследование самой системы и выявить наиболее существенные каналы потерь энергии. Разумным решением будет использование только таких технологий, которые существенно снизят наиболее крупные непроизводительные составляющие потерь энергии в системе и при минимальных затратах значительно повысят эффективность ее работы.

2.1 Источники потерь.

Любую теплоэнергетическую систему с целью анализа можно условно разбить на три основные участка:

1. участок производства тепловой энергии (котельная);

2. участок транспортировки тепловой энергии потребителю (трубопроводы тепловых сетей);

3. участок потребления тепловой энергии (отапливаемый объект).

Каждый из приведенных участков обладает характерными непроизводительными потерями, снижение которых и является основной функцией энергосбережения. Рассмотрим каждый участок в отдельности.

1.Участок производства тепловой энергии. Существующая котельная.

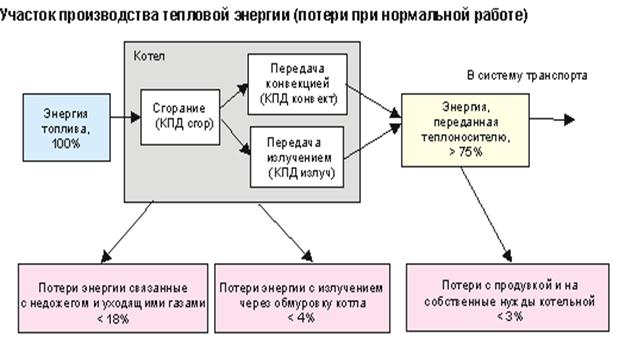

Главным звеном на этом участке является котлоагрегат, функциями которого является преобразование химической энергии топлива в тепловую и передача этой энергии теплоносителю. В котлоагрегате происходит ряд физико-химических процессов, каждый из которых имеет свой КПД. И любой котлоагрегат, каким бы совершенным он не был, обязательно теряет часть энергии топлива в этих процессах. Упрощенно схема этих процессов изображена на рисунке.

На участке производства тепловой энергии при нормальной работе котлоагрегата всегда существуют три вида основных потерь: с недожогом топлива и уходящими газами (обычно не более18%), потери энергии через обмуровку котла (не более 4%) и потери с продувкой и на собственные нужды котельной (около 3%). Указанные цифры тепловых потерь приблизительно близки для нормального не нового отечественного котла (с КПД около 75%). Более совершенные современные котлоагрегаты имеют реальный КПД около 80-85% и стандартные эти потери у них ниже. Однако они могут дополнительно возрастать:

• Если своевременно и качественно не проведена режимная наладка котлоагрегата с инвентаризацией вредных выбросов, потери с недожогом газа могут увеличиваться на 6-8 %;
• Диаметр сопел горелок, установленных на котлоагрегате средней мощности обычно не пересчитывается под реальную нагрузку котла. Однако подключенная к котлу нагрузка отличается от той, на которую рассчитана горелка. Это несоответствие всегда приводит к снижению теплоотдачи от факелов к поверхностям нагрева и возрастанию на 2-5% потерь с химическим недожогом топлива и уходящими газами;
• Если чистка поверхностей котлоагрегатов производится, как правило, один раз в 2-3 года, это снижает КПД котла с загрязненными поверхностями на 4-5% за счет увеличения на эту величину потерь с уходящими газами. Кроме того, недостаточная эффективность работы системы химводоочистки (ХВО) приводит к появлению химических отложений (накипи) на внутренних поверхностях котлоагрегата значительно снижающих эффективность его работы.
• Если котел не оборудован полным комплектом средств контроля и регулирования (паромерами, теплосчетчиками, системами регулирования процесса горения и тепловой нагрузки) или если средства регулирования котлоагрегата настроены неоптимально, то это в среднем дополнительно снижает его КПД на 5%.
• При нарушении целостности обмуровки котла возникают дополнительные присосы воздуха в топку, что увеличивает потери с недожогом и уходящими газами на 2-5%
• Использование современного насосного оборудования в котельной позволяет в два-три раза снизить затраты электроэнергии на собственные нужды котельной и снизить затраты на их ремонт и обслуживание.
• На каждый цикл "Пуск-останов" котлоагрегата тратится значительное количество топлива. Идеальный вариант эксплуатации котельной - ее непрерывная работа в диапазоне мощностей, определенном режимной картой. Использование надежной запорной арматуры, высококачественной автоматики и регулирующих устройств позволяет минимизировать потери, возникающие из-за колебаний мощности и возникновения нештатных ситуаций в котельной.

Перечисленные выше источники возникновения дополнительных потерь энергии в котельной не являются явными и прозрачными для их выявления. Например, одна из основных составляющих этих потерь - потери с недожогом, могут быть определены только с помощью химического анализа состава уходящих газов. В то же время увеличение этой составляющей может быть вызвано целым рядом причин: не соблюдается правильное соотношение смеси топливо-воздух, имеются неконтролируемые присосы воздуха в топку котла, горелочное устройство работает в неоптимальном режиме др.

Таким образом, постоянные неявные дополнительные потери только при производстве тепла в котельной могут достигать величины 20-25%!

2. Потери тепла на участке его транспортировки к потребителю. Существующие трубопроводы теплосетей.

Обычно тепловая энергия, переданная в котельной теплоносителю, поступает в теплотрассу и следует на объекты потребителей. Величина КПД данного участка обычно определяется следующим:

• КПД сетевых насосов, обеспечивающих движение теплоносителя по теплотрассе;
• потерями тепловой энергии по длине теплотрасс, связанными со способом укладки и изоляции трубопроводов;
• потерями тепловой энергии, связанными с правильностью распределения тепла между объектами-потребителями, т.н. гидравлической настроенностью теплотрассы;
• периодически возникающими во время аварийных и нештатных ситуаций утечками теплоносителя.
