Разработка электроснабжения промышленного предприятия

2.7. Расчет заземляющего устройства

Так как цеховая ТП является встроенной в токарный цех, то защитное заземление выполняется общим размером цеха 48000 * 28000; грунт в районе цеха – глина – S = 100 Ом * м; U ВЛЭП = 10кВ, длина воздушной линии 2,5 км. В качестве вертикальных электродов используем стальной уголок 75*75, LВ = 3м, горизонтальный электрод – полоса 40 * 4 мм.

Рассчитываем

сопротивление одного вертикального электрода

RВ = 0,3 * S * КСЕЗ. В, (3, с. 91) (42)

где КСЕЗ. В = 1,5 – по таблице 1.73

RВ = 0,3 * 100 * 1,5 = 45Ом

Определяем предельное сопротивление совмещенного ЗУ

RЗУ1 < 125 (3, с. 88) (43)

IЗ

где RЗ - сопротивление заземляющего устройства;

IЗ – расчетный ток замыкания на землю.

IЗ = Uном * (35 * ℓклэп +ℓвлэп ) (3, с. 88) (44)

IЗ = 10 * (35 * 0 + 2,5) = 0,07 А

RЗУ1 = 125 = 1785,7 Ом

Требуемое по НН RЗУ2 < 4 Ом на НН. Принимаем RЗУ2 = 4 Ом. Так как S > 100 Ом * м, то для расчета

RЗУ < 4 * S = 4 Ом

Количество вертикальных электродов

N’В. Р = Rв , (3, с. 92) (45)

RЗУ

N’В. Р = 45 = 11 шт

с учетом экранирования

NВ. Р = N’в.р = 11 шт (3, с. 92) (46)

ŋВ

где ŋВ – определяется по таблице 1. 13. 5.; 0,55.

NВ. Р = 11 = 20 шт

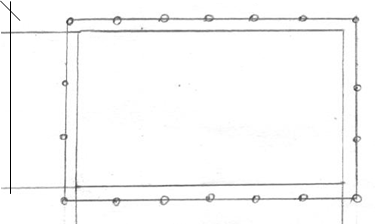

размещаем электроды на плане, учитывая, что контурное заземление отрывается от здания на расстоянии не менее 1 м.

48000

Определяем уточненные значения сопротивлений вертикальных и горизонтальных электродов

RГ = 0,4 * S* КСЕЗ. Г * ℓ * 2 L2 н (3, с. 93) (47)

LН* ŋГ в t

RГ = 0,4 *100*1,8 ℓ * 2*762 = 9,36 Ом

76 * 0,27 40*10 –3 *15

RВ = Rв (3, с. 93) (48)

NВ*ŋВ

RВ = 45 = 4,7

20 * 0,47

Фактическое сопротивление ЗУ

RЗУ = Rв*Rг (3, с. 93) (49)

RВ + RГ

RЗУ = 4,7*9,36 = 3,1 Ом

4,7 + 9,36

что меньше 4 Ом.

3. Организационные и технические мероприятия

Кроме общих правил для всех работ, при монтаже проводок соблюдают следующие требования ТБ.

Борозды, отверстия и проемы в кирпичных и бетонных конструкциях пробивают в предохранительных очках. Нельзя применять при пробивки неисправные ручные и механизированные инструменты, работать с приставных лестниц, а также натягивать с приставных и раздвижных лестниц в горизонтальном направлении провода сечением более 4 мм2 . Монтаж с крана цеховых магистралей допустим лишь при наличии ограждений крановых троллеев и других открытых токоведущих деталей крана, находящихся под напряжением. К работе с монтажным пистолетом допускается только специально обученный персонал.

При работе в помещениях без повышенной опасности применяют электрифицированный инструмент на напряжение 220/120 В при условии надежного заземления корпуса электроинструмента.

3.1 Мероприятия по охране труда, техники безопасности

В каждом помещении на видном месте вывешивают инструкции из правил пожарной безопасности, которые должны соблюдать работающие, а также таблички с фамилией работника, отвечающего за пожарную безопасность, номера телефонов ближайших пожарных команд.

Дороги, проходы, проезды и подъездные пути к водоисточникам и местам расположения пожарного инвентаря и оборудования должны быть свободны, а пожарная сигнализация доступной.

В случае воспламенения горючих жидкостей пламя гасят огнетушителем, забрасывают песком, накрывают войлоком, нельзя заливать водой. Во всех производственных помещения на видных местах должны быть пожарные щиты с противопожарным инвентарям : баграми, огнетушителями, лопатами и т. д. противопожарный инвентарь использовать только по прямому назначению.

В граверной место, где выполняют сварку, очищают от горючих и взрывоопасных материалов на расстоянии не менее 5 метров. Около рабочего места ставят ящик с песком.

3.3 Мероприятия по охране окружающей среды

Мероприятия по охране окружающей среды и охране природы должны принадлежать к основным направлении развития народного хозяйства страны.

Необходимо шире внедрять малоотходные и без отходных технологические процессы. Последовательно улучшать охрану водных ресурсов страны. Повысить эффективность работы очистных сооружений и установок, увеличить использование очищенных сточных вод для орошения и других нужд народного хозяйства. Усилить охрану атмосферного воздуха.

Использования ветошь, отходы цеха складываются в специальные ящики – контейнеры. Вокруг токарного цеха имеются зеленые насаждения.

ЛИТЕРАТУРА

1. Правила устройства электроустановок. М.Энегоатомиздат, 1986.

2. Липкин Б. Ю. Электроснабжение промышленный предприятий и установок. – М. В. Ш. , 1990

3. Шеховцов В. П. расчет и проектирование схем электроснабжения. Методическое пособие для курсового проектирования. – М. ФОРУМ : ИНФРА – М, 2003.
