Безопасность погрузочно-разгрузочных работ кранами

Рефераты / Безопасность жизнедеятельности и охрана труда / Безопасность погрузочно-разгрузочных работ кранами

(3)

где	Q	–	масса поднимаемого груза, кг;
	ign=top > m	–	число ветвей стропа;
		–	коэффициент неравномерности распределения массы груза на ветви стропа, соответствующий значению m = 4; = 0,75;
	α	–	угол наклона ветви стропа к вертикали;
	g	–	ускорение свободного падения; g = 9,81

Н.

Разрывное усилие ветви стропа

(4)

где

–

коэффициент запаса прочности для кранов с машинным приводом; k = 6

Н.

По таблице 2 для каната диаметром 11 мм (при временном сопротивлении проволок разрыву 1400 МПа), разрывное усилие = 52550 Н, что больше =39240 Н, следовательно, используемый строп обеспечит безопасность при разгрузке контейнеров с цементом.

Таблица 2 – Технические характеристики стального каната ТК6 ´ 19(1 + 6 + 12)+1 о.с.

Диаметр каната, мм	Масса 100 м смазанного каната, кг	Разрывное усилие каната в целом, Н, при временном сопротивлении разрыву проволок, МПа
Диаметр каната, мм	Масса 100 м смазанного каната, кг	1400	1600	1700	1800
11	43,3	52550	60050	63850	65800
14,5	71,5	86700	99000	105000	108000
17,5	107	129000	147500	157000	161500
19,5	127,5	154500	176500	187500	193500
21	149,5	181000	207000	220000	227000
22,5	173,5	210000	240000	255000	263000
24	199	241000	275500	292500	302000
27	255,5	309500	354000	376000	387500
29	286	347000	396500	421500	434000
32	353	428000	489500	520000	536000
35	427	518000	592000	614500	648000

Теперь определим границу опасной зоны, возникающей при падении контейнера с цементом.

Досягаемость падающей детали будет зависеть от высоты подъёма Н, причём отклонение от проекции груза на горизонтальную плоскость будет равным и одинаково вероятным в любую из четырёх сторон. В плане зона досягаемости изображается в виде окружности. Расстояние возможного отлёта груза для определения границы опасной зоны принимается равным одной трети Н (рис. 5),

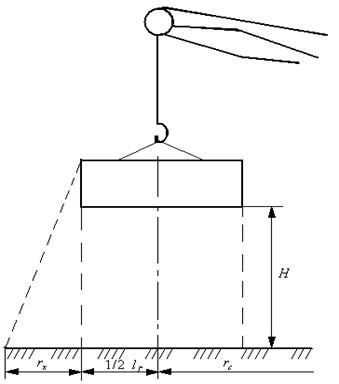

Рисунок 5 – Схема к определению опасной зоны у грузоподъёмного механизма

где

–

высота подъёма груза

Радиус опасной зоны определяется формулой:

, (5)

где	–	вылет стрелы крана или крюка на стреле крана;
	–	наибольший размер груза по горизонтальной составляющей;
	–	высота подъёма груза.
