Разработка Астраханского газоконденсатного месторождения

1 промежуточная колонна 324 мм. спускается на глубину 2000 м. глубина спуска колоны должна обеспечивать перекрытие и изоляцию надсолевых отложений, характеризующихся поглощениями бурового раствора в отложениях верхнего мела и байосских песчаниках юры, а также перекрытие и изоляцию склонных к обвалам отложений мела, юры, триаса. После спуска колонны устье оборудуется противовыбросовым оборудован

ием для обеспечения безопасного прохождения зон АВПД при бурении под вторую промежуточную колонну. Колона спускается двумя секциями: 2000 – 1100 м, 1100-0 и цементируется на всю длину до устья.

2 промежуточная колонна 244,5 мм спускается на глубину 3850 м. Башмак колонны должен быть установлен в подошве сакмаро-артинского яруса по данным промежуточного каротажа. Глубина спуска колоны должна обеспечивать перекрытие второй совместимой по условиям бурения зоны, включающей в себя сакмаро-артинские отложения и хемогенных породы, кунгурского яруса.

Необходимость спуска второй промежуточной колонны до кровли башкирского яруса карбона обусловлена следующим:

- созданием благоприятных условий вскрытия продуктивных горизонтов с минимальными нарушениями естественной проницаемости пород;

- перекрытием интервалов гемогенных «текучих» пород и зон возможных рапопроявлений;

- исключением возможности возникновения аварийных ситуаций в стволе скважины при разбуривании продуктивных отложений с аномально высокими пластовыми давлениями осложнений в высокоагрессивной газожидкостной среде;

- увеличения сопротивления смятию эксплуатационной колонны в зоне рапопроявлений и залеганий пластичных пород в результате создания составлной крепи.

Колонна спускается одной секцией и цементируется на всю длину до устья.

Эксплуатационная колона спускается на глубину 4100 м с целью перекрытия сакмаро-артинских и каменноугольных отложений для опробования объектов продуктивной части разреза, определения оптимальных параметров работы скважины и в дальнейшем – для эксплуатации газоконденсатной залежи башкирского яруса. В соответствии с проектом опытно-промышленной эксплуатации месторождения (6) оптимальный диаметр эксплуатационной колонны является диаметр обсадных труб 177,8 мм.

Спуск колонны проектируется одной секцией с подъемом цемента до устья. Цементирование колонны осуществить в две стадии с установкой двухступенчатой муфты на глубине 3750 м.

Примечание: Глубины спуска промежуточных и эксплуатационных колонн уточняется после проведения геофизических исследований.

3. Осложнения в процессе бурения скважин

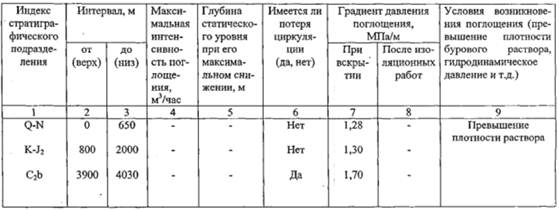

Таблица 3. Поглощение бурового раствора

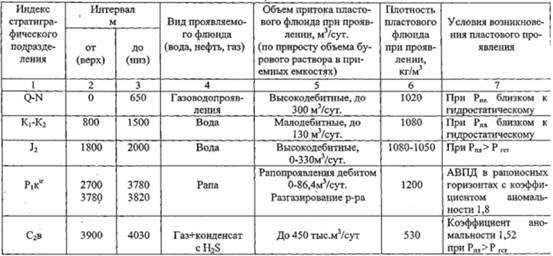

Таблица 4. Нефтегазоводопроявления

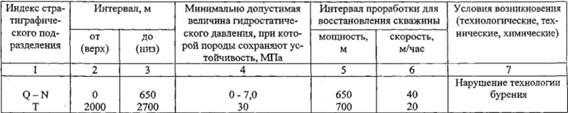

Таблица 5. Обсыпи и обвалы стенок скважины

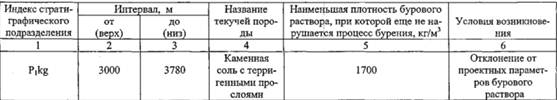

Таблица 6. Текучие породы

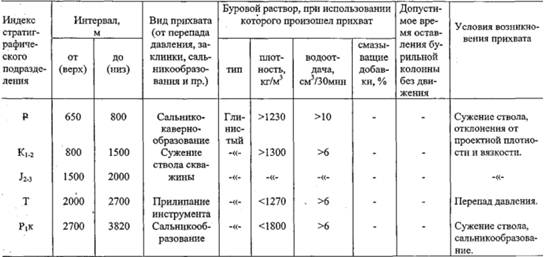

Таблица 7. Прихватоопасные зоны

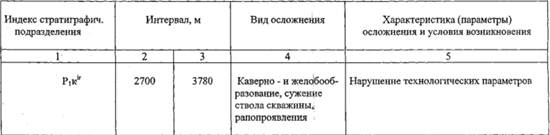

Таблица 8. Прочие возможные осложнения

4. Расчет обсадных колонн

К обсадным трубам, используемых для строительства эксплуатационных скважин на Астраханском газоконденсатном месторождении, вследствие особо сложных геологических условий бурения в эксплуатации, предъявляются повышенные требования.

Определяющим фактором при выборе типа обсадных труб для 2 промежуточной колонны следует считать высокую коррозионную способность газообразных продуктов эксплуатационных объектов.

Для промежуточной колонны Ø244,5 мм, согласно «Протокола технического совещания по рассмотрению конструкции скважин на Астраханском ГКМ» от 8 июля 1982 года, утвержденном заместителем Министра газовой промышленности т. М.И. Агапчевым 19 июля 1982 года, используются импортные трубы марки SM-95ТS или NT-95HS и трубы марки SM-90SS-И, как наиболее устойчивые к сероводородной агрессии.

Так как эксплуатационная колонна будет подвергаться аномально высокому давлению газа с большим содержанием сероводорода, она компонуется импортными трубами марки SM-90SS.

Для 2 промежуточной колонны могут быть приняты трубы с резьбой Батресс и тефлоновыми уплотнительными кольцами в нижней части, в верхней части – обсадные трубы с высоко герметичными резьбовыми соединениями VMA. Для эксплуатационной колонны необходимо применять обсадные трубы с резьбовым Батресс и тефлоновыми кольцами. Такие трубы выпускаются под шифром ”super”.

С целью предупреждения истирания технических обсадных колонн и потеря из прочностных характеристик на бурильные трубы устанавливаются кольца Бетиса. После спуска обсадных колонн производится центрирование вышки.

Трубы по ГОСТ 632-64 подбираются согласно номенклатуре обсадных труб, выпускаемых отечественной промышленностью. Расчет обсадных колонн ведем согласно «Инструкции по расчету обсадных колонн для нефтяных и газовых скважин» технологического регламента к расчету обсадных колонн для эксплуатационных скважин на АГКМ (11).

Направление 630 м.

Глубина спуска 50м

ГОСТ10706-63

Принимаем трубы с толщиной стенки 9 мм.

Вес 1 п.м. трубы 0,138 т

Общий вес направления Q=0,138х50=6,9 т.

кондуктов Ø 426 мм

Глубина спуска400м

ГОСТ632-64

Кондуктор рассчитываемы на сминающее давление и страгивающие нагрузки. На внутреннее давление колонну не рассчитываем, так как при бурении нижнего интервала отсутствует высоконапорные горизонты.

а) определяем избыточное наружное давление

(1)

Этому давлению соответствует трубы группы прочности «Д» овальность 0,015 с толщиной стенки σ=12 мм., для которых P кр.см. = 54 кгс/см2. Запас прочности на смятие будет равен:

Для 2 секции берем трубы группы прочности Д с толщиной стенки 10 мм., для которых Ркр.см. = 34 кгс/см2. С учетом запаса прочности эти трубы могут быть спущены на глубину 375 м. тогда длина 1 секции l1=400-375 м=25 м.

Вес Q1=126,3x25=3157 кг. Длину 2 секции определим из расчета на страгивание : L2=275 м. Q=106,5х275 = 29287 кгс.

Коэффициент запаса прочности на растяжение:

, что достаточно

В целях предупреждения протирания колонны у устья устанавливаются 100 м труб с толщиной стенки σ=12 мм.

Проверим на страгивание:

, что достаточно.

Таблица 9. Кондуктор 426 мм
