История поиска путей учета рефракционных искажений в высокоточных инженерно-геодезических измерениях

Рельеф местности - это совокупность неровностей поверхности земли; он является одной из важнейших характеристик местности. Знать рельеф - значит знать отметки всех точек местности. Отметка точки - это численное значение ее высоты над уровенной поверхностью, принятой за начало счета высот.[9]

Отметку точки на местности определяют по превышению этой точки относительно другой точки, отметка ко

торой известна. Процесс измерения превышения одной точки относительно другой называется нивелированием.

Нивелирование возникло в глубокой древности в связи со строительством оросительных каналов, водопроводов и т. п. Первые сведения о водяном нивелире связывают с именами римского архитектора Марка Витрувия (1 в. до н.э.) и древнегреческого учёного Герона Александрийского (1 в. н.э.). Дальнейшее развитие методов нивелирования связано с изобретением зрительной трубы (кон. 16 в.), барометра - Э. Торричелли, сетки нитей в зрительных трубах - Ж. Пикаром, цилиндрического уровня - английским оптиком Дж. Рамсденом.[10]

В России в созданной Петром I оптической мастерской в 1715-25 И. E. Беляев изготовлял различные приборы, включая и ватерпасы с трубой, т. е. нивелиры. В 18 в. высоты пунктов в России определяли барометром, а с начала 19 в. стали применять тригонометрическое нивелирование, речь о котором пойдет ниже.

В 1816 В. Я. Струве разработал названный его именем способ измерения углов триангуляции, исследовал влияние рефракции на результаты измерения углов и создал наилучший для того времени базисный прибор, применявшийся в течение всего 19 в. Работы Струве завершились в 1855. Было закончено измерение огромной дуги меридиана, простирающейся от устьев Дуная до берегов Ледовитого океана и имеющей протяжённость более 25° по широте. Это градусное измерение, называемое «дугой Струве», являлось выдающейся работой по геодезии в 19 в. Триангуляционные работы Струве, выполненные с очень высокой точностью, даже по современным меркам, считаются образцовыми, классическими по постановке, методами и результатам.[11]

Для развития теорий и методов геодезических и астрономических работ во всём мире выдающееся значение имела деятельность организованной в 1839 Пулковской астрономической обсерватории, которая вплоть до первой мировой войны являлась центром научного руководства этими работами в России. Два способа, разработанные русскими геодезистами, получили общее признание в астрономических работах на пунктах градусных измерений и при определениях положений опорных пунктов для топографических съёмок. Это способ определения времени, предложенный Н. Я. Цингером в 1874, и способ определения широты из астрономических наблюдений, предложенный М. В. Певцовым в 1887.

В советские годы в России были усовершенствованы методы точного измерения углов и рассмотрены вопросы об ослаблении влияния рефракции на результаты угловых измерений. Изучены общие закономерности влияния больших полей рефракции на точность астрономо-геодезической сети (Б.Н. Рабинович). Советские геодезисты успешно решили труднейшие вопросы математической обработки измерений на больших территориях. Ф. Н. Красовский и Н. А. Урмаев разработали способы уравнивания больших астрономо-геодезических сетей. Ф. Н. Красовский выяснил несовершенство метода развёртывания и обосновал строгий принцип проектирования астрономо-геодезической сети на поверхность принятого эллипсоида.

Начальной точкой счета высот в нашей стране является нуль Кронштадтского футштока (горизонтальная черта на медной пластине, прикрепленной к устою одного из мостов Кронштадта). От этого нуля идут ходы нивелирования, пункты которых имеют отметки в Балтийской системе высот. Затем от этих пунктов с известными отметками прокладывают новые нивелирные ходы и так далее, пока не получится довольно густая сеть, каждая точка которой имеет известную отметку. Эта сеть называется государственной сетью нивелирования; она покрывает всю территорию страны.

Отметки всех пунктов нивелирных сетей собраны в списки - «Каталоги высот». Эти списки непрерывно пополняются, издаются новые каталоги по новым нивелирным ходам. Для нахождения отметки любой точки местности в Балтийской системе высот нужно измерить ее превышение относительно какого-либо пункта, отметка которого известна и есть в каталоге. Иногда отметки точек определяют в условной системе высот, если поблизости нет пунктов государственной нивелирной сети. Вследствие того, что измерение превышений выполняют различными приборами и разными способами, различают:

- геометрическое нивелирование (нивелирование горизонтальным лучом);

- тригонометрическое нивелирование (нивелирование наклонным лучом);

- барометрическое нивелирование;

- гидростатическое нивелирование и некоторые другие.

Геометрическое нивелирование или нивелирование горизонтальным лучом выполняют специальным геодезическим прибором - нивелиром; отличительная особенность нивелира состоит в том, что визирная линия трубы во время работы приводится в горизонтальное положение.

Различают два вида геометрического нивелирования: нивелирование из середины и нивелирование вперед.

Рассмотрим схему геометрического нивелирования из середины с большей строгостью (рис. 3).

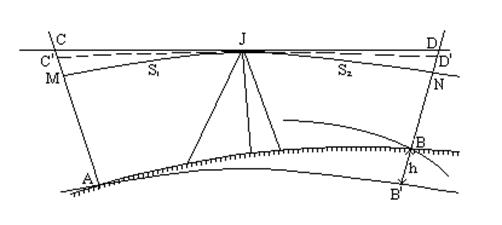

Рис. 3 Схема геометрического нивелирования из середины с большей строгостью

Уровенные поверхности не являются плоскими, они сферические, поэтому рейки, установленные в точках А и В перпендикулярно уровенным поверхностям, будут непараллельны между собой. Визирная ось трубы нивелира, установленного между точками А и В, горизонтальна. Она пересекла бы рейки в точках С и D, если бы световой луч распространялся в атмосфере строго прямолинейно. Однако в реальной атмосфере луч света идет по некоторой кривой, которая называется рефракционной кривой. Под влиянием рефракции предмет виден несколько выше своего действительного положения.

В результате рефракции визирный луч будет занимать положение C'JD'. Опустим вывод формулы превышения, и остановимся на основном выводе: при нивелировании строго из середины влияние кривизны Земли и рефракции почти полностью исключается. Влияние рефракции может быть исключено не полностью, так как условия прохождения луча до задней и передней реек могут отличаться.[12]

По точности измерения превышений различают нивелирование 1, 2, 3, 4 классов и техническое. При техническом нивелировании предельная ошибка измерения превышения на 1 км хода не должна превышать 50 мм; это соответствует средней квадратической ошибке 20 мм на 1 км хода. Для нивелирования 1, 2, 3 и 4 классов средняя квадратическая ошибка измерения превышения на 1 км хода равна 0.8 мм, 2.0 мм, 5 мм и 10 мм соответственно.

Важнейшими характеристиками нивелира, определяющими точность измерения превышений, являются увеличение зрительной трубы и цена деления цилиндрического уровня при трубе. По этим характеристикам определяет пригодность нивелира для выполнения работ заданной точности. Чтобы получить численные значения увеличения трубы и цены деления уровня, выполняют соответствующие исследования нивелира.
