Системой насосных установок качают воду в водосборный коллектор и по нему отводят ее за пределы котлована. Открытый водоотлив довольно эффективный и простой способ осушения котлованов и траншей. Однако возможно разрыхление или разжижения грунтов в основании и унос части грунта фильтрующейся водой. Поэтому на практике во многих случаях чаще применяют различные способы искусственного понижения ур

овня грунтовых вод, т.е. грунтового водоотлива, исключающего просачивание воды через откосы и дно котлована. Источник статьи: www.sbh.ru Искусственное понижение уровня грунтовых вод предполагает устройство системы дренажей, трубчатых колодцев, скважин, использование иглофильтров. Среди остальных средств водопонизительного оборудования широко используются легкие иглофильтровые установки (ЛИУ), эжекторные водопонизительные установки (ЭВУ), системы скважин (СС) с артезианскими и глубинными насосами и установки вакуумного водопонижения (УВВ). Все перечисленные средства предусматривают забор воды из грунта через цепь расположенных скважин с трубчатыми водоприемниками, соединенных коллектором, насосами (насосными станциями) для откачки воды и отводящим трубопроводом. Способы водопонижения и тип применяемого оборудования выбирают в зависимостиот глубины разработки котлована (траншеи), инженерно-геологических и гидрогеологических условий площадки, сроков строительства, конструкции сооружения и технико-экономических показателей. Для такого выбора можно воспользоваться рекомендациями, приведенными в таблицы «Выбор способов водопонижения».

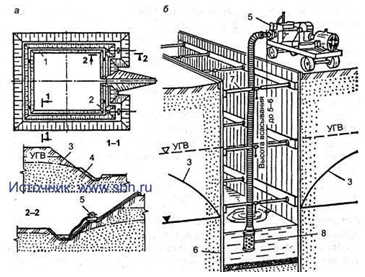

Рис. 16 Открытый водоотлив из котлована (а) и траншеи (б).1 - дренажная канава; 2 - приямок (зумпф); 3 - пониженный уровень грунтовых вод; 4 - дренажная пригрузка; 5 - насос; 6 - шпунтовое крепление; 7 - инвентарные распорки; 8 - всасывающий рукав с сеткой (фильтром).

Грунтовый водоотлив, или искусственное водопонижение осуществляют, когда осушаемые породы имеют достаточную водопроницаемость, характеризующуюся коэффициентами фильтрации (обычно не менее 1 - 2 м/сут). применить его в грунтах с коэффициентами фильтрации менее 1 - 2 м/сут нельзя из-за малых скоростей движения грунтовых вод. В этих случаях используют вакуумирование или способ электроосушения(электроосмос). Иглофильтровый способ предусматривает использование для откачки воды из грунта часто расположенных скважин с трубчатыми водоприемниками малого диаметра - иглофильтров, соединенных общим всасывающим коллектором с общей (для группы иглофильтров) насосной станцией.

Выбор способов водопонижения

Для искусственного понижения УГВ на глубину 4 - 5 м в песчаных грунтах применяют легкие иглофильтровые установки. При этом для осушения траншей шириной до 4,5 м используют однорядные иглофильтровые установки (рис. 17, а), а при устройстве более широких траншей (например, для прокладки коллекторов) - двухрядные (рис. 1.7, б). Для осушения котлованов применяют замкнутые по контуру установки (рис. 17, в). При необходимости понижения уровня воды на глубину более 5 м применяют двух- и трехъярусные иглофильтровые установки (рис. 17, г). В этом случае вначале вводят в действие первый (верхний) ярус иглофильтров и под его защитой отрывают верхний уступ котлована, после чего монтируют второй (нижний) ярус иглофильтров и отрывают второй уступ котлована и т.д. После ввода в действие каждого последующего яруса иглофильтров предыдущие можно отключить и демонтировать.

Применение иглофильтров может оказаться эффективным и для водопонижения в слабопроницаемых грунтах, если под ними залегает более водопроницаемый слой. При этом иглофильтры заглубляют в нижний слой (рис. 17, д) с обязательной их обсыпкой.

Погружают легкие иглофильтры на глубину 7-8 м чаще всего гидравлическим способом. При этом собранный иглофильтр с присоединенным к нему шлангом от насоса поднимают краном в вертикальное положение, после чего включают насос.

Вода, нагнетаемая по внутренней трубе иглофильтра, отталкивает шаровой клапан (кольцевой клапан при этом закрывает доступ в пространство между наружной и внутренней трубами) и поступает к наконечнику, выйдя из которого с большой скоростью размывает грунт.

В результате образуется скважина, в которую опускают иглофильтр. Расстояния между иглофильтрами принимают в зависимости от схемы их расположения (кольцевой или линейный), глубины водопонижения, типа насосного агрегата игидрогеологических условий, но обычно эти расстояния равны 0,75; 1,5 , а иногда и 3 м.

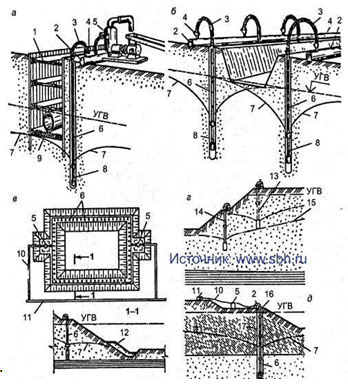

Рис. 17 Водопонижение легкими иглофильтровыми установками. 1 - траншея с креплениями; 2 - всасывающий коллектор; 3 - соединительные патрубки (шланги); 4 - кран или вентиль; 5 - насосный агрегат; 6 - иглофильтры; 7 - пониженный уровень грунтовых вод; 8 - водоприемное фильтровое звено иглофильтра; 9 - проложенный трубопровод в траншее; 10 - напорный трубопровод; 11 - сборный трубопровод; 12 - дренажная пригрузка; 13 - иглофильтры верхнего яруса; 14 - то же, нижнего яруса; 15 - конечное положение депрессионной поверхности грунтовых вод; 16 - глиняный тампон; 17 - песчано-гравийная обсыпка.
