Откачку воды из системы с легкими иглофильтрами производят насосным агрегатом, состоящим из центробежного насоса, соединенного с вакуум-насосом или вихревым самовсасывающимнасосом. при откачке воды шаровой клапан иглофильтра под влиянием вакуума поднимается, а кольцевой клапан опускается, открывая грунтовой воде, поступающей вовнутреннюю трубу через отверстия наружной трубы фильтра. На практике

применяют легкие иглофильтровые установки различных типов, но наибольшее распространение получили ЛИУ-3, ЛИУ-5 и ЛИУ-6 производительностью соответственно 60, 120 и 140 м3/ч с комплектом 60-100 иглофильтров.

Эжекторные иглофильтровые установки(рис. 18, а) откачивают воду из скважин с помощью водоструйных насосов-эжекторов, работающих по принципу передачи энергии одним потоком воды другому. ЭИУ используются для понижения УГВ одним ярусом на глубину от 8 до 20 м в грунтах с k>2-3 м/сут. Установки состоят из иглофильтров с эжекторными водоподъемниками (рис. 18, б), распределительного трубопровода (коллектора) и центробежных насосов. Эжекторные водоприемники, помещенные внутри иглофильтров (рис. 18, в), приводятся в действие струей рабочей воды, нагнетаемой в них насосом под давлением 0,6-1,0 МПа через коллектор.

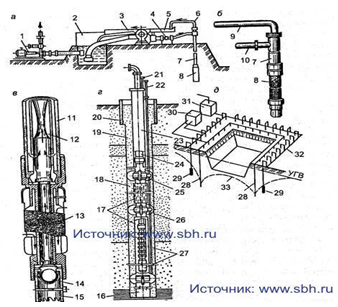

Рис. 18 Водопонижение эжекторными фильтрами, водопонизительными скважинами и электроосмотическим способом а - эжекторная иглофильтровая установка; б - эжекторный иглофильтр; в - его фильтровое звено; г - открытая водопонизительная скважина; д - схема электроосмотического водопонижения; 1 - низконапорный насос; 2 - циркуляционный резервуар; 3 - высоконапорный насос; 4 - распределительный трубопровод; 5 - сливный лоток; 6 - трубопровод; 7 - эжекторный иглофильтр; 8 - водоприемное фильтровое звено; 9 - водоотводящая труба; 10 - труба от насоса; 11 - наружная труба; 12 - диффузор с насадкой; 13 - сетка; 14 - шаровой клапан; 15 - наконечник с зубчатой коронкой; 16 - отстойник; 17 - просеченный лист; 18 - песчано-гравийная обсыпка; 19 - местный песчаный грунт; 20 - кондуктор; 21 - пьезометр для замера уровня воды в скважине; 22 - то же, в обсыпке; 23 - надфильтровая труба; 24 - водоподъемные трубы; 25 - направляющие фонари; 26 - муфта; 27 - насосный агрегат; 28 - трубы-аноды; 29 - иглофильтры-катоды; 30 - двигатель-генератор; 31 - насосный агрегат; 32 - всасывающий коллектор; 33 - пониженный уровень грунтовых вод.

Рабочая вода поступает в кольцевой зазор между внутренней и натужной колонной труб иглофильтра и далее к входному окну эжектора12, состоящего из насадки, камеры смещения, горловины и диффузора. Рабочая вода, выходя из насадки с большой скоростью, вследствие внезапного расширения струи создает разрежение и подсасывает из внутренней трубы грунтовую воду, смешиваясь с ней, и подает ее вверх. Как видно из схемы эжекторной установки (см. рис. 18, а), вода, выбрасываемая из иглофильтров, поступает в лоток и затем сливается в циркуляционный резервуар, откуда часть воды вновь засасывается насосом, а остальная часть сбрасывается за пределы строительной площадки. Эжекторный иглофильтр (см. рис. 18, б) состоит из надфильтровых труб диаметром 2,5 (ЭИ-2,5) или 4 дюйма (ЭИ-4), фильтрового звена (см. рис 18, в), из внутренних колонн водоподъемных труб, к нижнему концу которых прикреплен эжекторный водоподъемник. Призводительность эжекторных иглофильтров ЭИ-2,5 и ЭИ-4 при напоре рабочей воды 0,6-1 МПа составляет соответственно 0,1-1,8 и 2,9-5,1 л/с. Погружают эжекторные иглофильтры, так же как и легкие, гидравлическим способом. Расстояние между иглофильтрами определяется расчетом, но в среднем оно равно 5-15 м. Выбор оборудования иглофильтровых установок, а также типа и числа насосных агрегатов производят в зависимости от величины ожидаемого притока грунтовых вод Q и требований ограничения длины коллектора, обслуживаемого одним насосом. Электроосмотическое водопонижение, или электроосушение, основано на использовании в целях усиления эффекта водоотдачи явления электроосмоса, т.е. способности воды двигаться под воздействием поля постоянного тока в порах грунта от анода к катоду. Его используют в слабопроницаемых (глинистых, илистых, суглинистых) грунтах, имеющих коэффициенты фильтрации менее 1 м/сут при ширине котлована до 40 м. при этом вначале по периметру котлована на расстоянии 1,5 м от его бровки и с шагом 0,75-1,5 м погружают иглофильтры-катоды соединенные с отрицательным полюсом источника постоянного тока, а затем с внутренней стороны контура этих иглофильтров на расстоянии 0,8 м от них с таким же шагом, но со смещением, т.е. в шахматном порядке, погружают стальные трубы или стержни-аноды, соединенные с положительным полюсом (см. рис. 11.9, д). причем и иглофильтры, и трубы (стержни) погружают на 3 м ниже необходимого уровня водопонижения. Рабочее напряжение системы, исходя из требований техники электробезопасности, не должно превышать 40-60 В. При пропускании постоянного тока вода, заключенная в порах грунта, передвигается от анода к катоду, благодаря чему коэффициент фильтрации его возрастает в 5-25 раз, а уровень напора в массиве грунта снижается, что в целом значительно повышает эффективность работы иглофильтровой установки. Котлованы начинают разрабатывать обычно через трое суток после включения системы электроосушения, а в дальнейшем работы в котловане можно вести при работе этой системы. Открытые (соединяющиеся с атмосферой) водопонизительныескважины, оборудованные насосами, применяют в тех случаях, когда требуются большие глубины понижения УГВ, а также когда использование иглофильтров затруднительно из-за больших притоков, необходимости осушения больших площадей и стесненности территории. Основным конструктивным элементом скважины-колодца является фильтровая колонна (см. рис. 18, г), состоящая из фильтра, отстойника, надфильтровых труб, внутри которых размещен насос. Для откачки воды из скважин применяют артезианские турбинные насосы типа АТН, а также глубинные насосы погружного типа (с погружным электродвигателем). Вакуумный способ водопонижения, при котором в зоне иглофильтра создается устойчивый вакуум, применяют для осушения мелкозернистых грунтов (пылеватых и глинистых песков, супесей, легких суглинков, илов, лессов), имеющих малые коэффициенты фильтрации (0,01-3 м/сут). при необходимости понижения УГВ до 7 м применяют установки вакуумного водопонижения типа УВВ с легкими иглофильтрами, снабженными воздушными трубками, а при глубине понижения до 10-12 м - эжекторными иглофильтрами с обсыпкой. Эжекторные вакуумные водопонизительные установки типа ЭВВУ с вакуумными концентрическими скважинами позволяют достигать понижения уровня грунтовых вод до 20-22 м. В установках УВВ для создания во всасывающем коллекторе устойчивого вакуума применяют водовоздушный эжектор, а для откачки воды - водоводяной эжектор. Они питаются рабочей водой, поступающей от центробежного насоса.
