Геодезические работы

При перемещении с приборами на строящемся объекте следует пользоваться только закреплёнными стремянками и лестницами с исправными ступеньками. Следует избегать передвижения по лестницам, ступеньки которых не очищены от грязи, снега и льда. Запрещается передвигаться по конструкции, перемычкам, перегородкам и стенам. Геодезический контроль монтажа внутри многоэтажного здания должен производиться

с мест, защищенных настилами с козырьками. Для подъема геодезистов на высоту следует использовать шахтные подъемники, лифты, а где их нет - применять подвесные, навесные и передвижные лестницы с ограждениями и площадками.

Переходы с приборами и инструментами от колонны к колонне, с ригеля на ригель допускаются только по удобным подмостям или переносным мостикам. При работе в опасных местах исполнитель должен привязывать себя страховочным поясом за прочно закрепленную конструкцию.

При работе на высоте с установкой прибора на панель или ригель для исполнителя должны устраиваться площадки или люлька. Во время сварочных работ измерения на металлических балках и ригелях проводить запрещается. При работе на монтажном горизонте все проемы и отверстия должны быть закрыты. При передаче точек плановой основы на последующие этажи здания методом вертикального проектирования отверстия в перекрытиях должны быть снабжены рассеивателями. При контроле монтажа несущего каркаса прибор должен устанавливаться не ближе полуторной высоты от монтируемой конструкции. Выполняя работы на первых этажах здания и вблизи его стен, следует устраивать защитные приспособления, предохраняющие исполнителей от падающих сверху предметов и материалов. Запрещается производить геодезические работы в опасных зонах: вблизи погрузочно-разгрузочных работ, подачи материалов и конструкций подъемными кранами; запрещается ходить по подкрановым балкам при измерениях и рихтовке рельсовых путей. При этом в местах установки прибора должны быть устроены площадки с ограждением и прочной лестницей.

При исполнительной съемке, нивелировании водопроводных и канализационных колодцев, измерениях рулеткой или установке рейки внутри колодцев необходимо убедиться в отсутствии в них скоплений опасного для жизни газа. Геодезические работы на строительной площадке запрещается выполнять: при порывистом ветре силой в 6 баллов, сильном снегопаде, дожде и ограниченной видимости, при температуре воздуха от -30° С и ниже, а также без касок и предохранительных поясов на монтажном горизонте в зоне монтажа и работы башенного крана, на монтажной площадке при гололеде.

При работе на строительной площадке с лазерными приборами следует соблюдать все меры предоспжности, указанные в инструкции по использованию прибора. Ответственность за несоблюдение требований по технике безопасности несет руководство строительной организации.

1.2 Геодезическое обеспечение монтажа промышленных печей

Определение координат центра крупных высотных сооружении типа доменных печей

В практике инженерной геодезии часто возникает необходимость определить координаты центров крупных высотных сооружений, имеющих цилиндрическую или конусообразную форму и представляющих собой сложное устройство из целого ряда отдельных элементов его технологического оборудования. К такому типичному сооружению можно отнести, например, доменную печь.

Сложность решения задачи заключается в том. чтобы в натуре выбрать такую точку, которая служила бы геометрическим центром печи, фиксировала бы ее вертикальную ось. Практически такой точки не существует, поэтому следует в конструкции печи найти такой элемент, который можно было бы видеть при обзоре печи и который определял'бы ее геометрическую форму.

рисунок 1

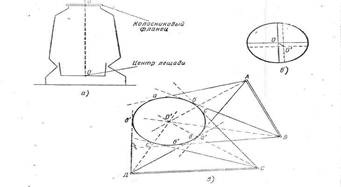

Таким элементом может служить колосниковый фланец (основное колосниковое кольцо; рис. 1, а), который специалистами-доменщиками может быть показан наблюдателю в натуре. Этот колосниковый фланец опоясывает доменную печь и-виден с точек местности, окружающей печь.

Геометрическим центром доменной печи можно считать точку О, являющуюся геометрическим центром лещади. По конструкции печи геометрические центры колосникового фланца и лещади должны совпадать (быть на одной осевой линии). За соблюдением этого условия при монтаже печи тщательно следят, и эксцентриситет ОО' (рис. 1, 6) колоеникового фланца относительно лещади по техническим условиям не должен превышать ±35 мм.

Проверить фактическую величину эксцентриситета для уже существующей печи нельзя, но она практически невелика, поэтому геометрический центр основного колосникового кольца (точка О') можно считать центром доменной печи.

Далее встает задача, как в натуре определить точку О'. Для этого следует на местности выбрать точки, например А, Б, С и Д (рис. 1, в), с которых можно видеть соответственные точки а-а', б-б', д-д' образующей основного колосникового кольца. По результатам наблюдения образующей в указанных точках с концов А, Б, С и Д базисов надо получить направления АО', БО', СО' и ДО', после чего Вычислить координаты центра доменной печи, решив прямую многократную засечку.

Геодезические работы при монтаже технологического оборудования.

Разбивка го, изонтальных осей и вертикальных горизонтов

Монтаж технологического оборудования начинают с приемки возведенных фундаментов, на которые должны быть точно вынесены и четко зафиксированы проектные оси монтируемого оборудования, заложены реперы и определены их отметки; поверхности фундаментов и опорных плоскостей должны быть выведены до проектных отметок; анкерные болты и закладные части должны быть устроены со строгим соблюдением проектных размеров осей и отметок.

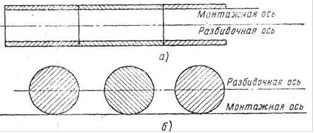

Для монтажныд работ целесообразно размечать не разбивочные оси, а линии, строго параллельные этим осям и совпадающие с наиболее важными технологиче кими линиями или плоскостями. При таком положении облегчается процесс монтажа оборудования, установки его в проектное положение.Например, для монтажа направляющих путей агрегатов (рис. 2, а) в качестве монтажной оси удобно принять не ось симметрии пути, а ось или вертикальную .грань одной из ниток направляющих; при установке емкости или цилиндрических аппаратов, расположенных в ряд (по одной продольной оси), например, скрубберы или электрофильтры, в качестве монтажной оси выгодно выбрать линию, проходящую через крайние образующие цилиндров, по которой последние устанавливают в проектное положение (рис. 2, б). отметки; поверхности фундаментов и опорных плоскостей должны быть выведены до.

Рисунок 2

Выбор монтажных осей производят по чертежам фундаментов, монтажным чертежам, чертежам узлов и технологическим схемам. При этом учитывают возможность использования осей для периодической выверки агрегатов при монтаже и эксплуатации.

Установку оборудования в плане производят с помощью теодолита и натянутых струн с отвесами. Опорные плоскости устанавливают на проектную отметку, используя нивелир и рейку, а в горизонтальное положение с помощью накладных прецизионных уровней. Для выверки деталей, удаленных одна от другой на значительное расстояние, в стесненных местах используют гидростатический уровень, который обеспечивает точность определения превышений с ошибкой примерно ±0,2— 0,3 мм.
