Наблюдения за изменениями величины крена и его направлением выполняют периодическими измерениями с одних и тех же постоянных знаков. При измерении кренов зданий и сооружений высотой до 100 м используют приборы оптического вертикального визирования, которые позволяют определять составляющие крена с точностью до 1 мм.

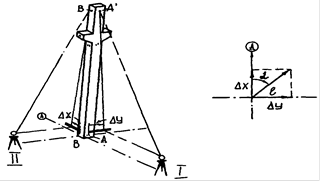

Рис

.1. Схема измерения кренов зданий и сооружений: а - общий случай способа вертикального проецирования; б - с помощью теодолита; в - способом горизонтальных углов; г - способом угловых засечек.

При измерении кренов способом горизонтальных углов (рис.1,в) с закрепленных постоянных знаков I—II высокоточным теодолитом периодически измеряют горизонтальные углы β и γ между опорными направлениями I-II, II—I (или другими постоянными точками на местности) и направлениями на наблюдаемую верхнюю точку здания В. По разности углов β и γ между циклами измерений вычисляют составляющие крена ΔХ и ΔУ по формулам:

где d1 и d2 - горизонтальные приложения от теодолита до наблюдаемой точки В;

Общий крен и его направление вычисляют по формуле (3).

При измерении крена способом угловых засечек (рис.1,г) вокруг сооружения на расстоянии не менее одной и не более двух его высот закрепляют опорные пункты I, II и III, прокладывают полигонометрический ход и методом триангуляции вычисляют их координаты. С этих пунктов прямой угловой засечкой определяют координаты точек А и В по оси сооружения у его основания и на вершине (или только на вершине). При измерении углов принимают во внимание, что ошибка в одну секунду создает погрешность в определении крена до 0,5 мм на каждые 100 м расстояния. Для определения направления на наблюдаемую точку около измеренных углов ставят букву "Л" или "П", обозначающую расположение точки А слева или справа относительно створа со станции на точку В. По разности координат точек А и В (или одной точки В) в начальном и последующих циклах наблюдений вычисляют составляющие отклонения ΔХ и ΔУ за данный промежуток времени:

Общие линейную l и угловую а величины крена определяют по формуле (3). Способ угловой засечки в основном применяют при определении кренов сооружений башенного типа (дымовых труб, силосных башен, мачт и других вертикальных линий). При наблюдениях за кренами зданий и сооружений предельная погрешность измерений составляет: для стен гражданских и промышленных зданий - 0,0001 h; для дымовых труб, башен, мачт - 0,0005 h, где h - высота здания или сооружения. Для измерения крена колонн высотой до 5 м используют отвес, а для более высоких - теодолит (рис.2). Его устанавливают на двух взаимно перпендикулярных направлениях разбивочных осей колонны на расстоянии 1,5h её высоты. Наводят вертикальную нить зрительной трубы на верхнюю монтажную риску колонны А'. Проецируют её на миллиметровую линейку, горизонтально приложенную началом шкалы к нижней монтажной риске А, и устанавливают величину отклонения ΔY. Эту операцию повторяют при другом положении круга теодолита и находят среднее значение ΔY. Таким же образом устанавливают среднее значение ΔХ с другой станции. Общую величину крена l и направление его (относительно оси А) определяют по формулам (6) и (3)

Рис.2. Схема измерения крена колонны.

2.2 Описать построение разбивочной сети на монтажном горизонте?

Разбивка и закрепление осей сооружения на обноске.

После разбивки на местности главных (основных) осей сооружения и закрепления их пунктами внешней разбивочной сети здания производят детальную разбивку и закрепление всех строительных осей, для чего обычно пользуются обноской.

Обноска представляет собой временное сооружение, устанавливаемое по периметру здания на удалении 3–5 м от бровки котлована. Обноска бывает сплошной и прерывистой, а по используемому материалу – деревянной и металлической.

Деревянная обноска (рис. 1, а) состоит из двухметровых столбов, вкапываемых в грунт на глубину 1,0–1,2 м через каждые 2,5–3,0 м по периметру, и обрезных досок толщиной 30–50 мм, прибиваемых к внешней стороне столбов так, чтобы их верхние кромки были в горизонтальной плоскости. Для соблюдения этого условия на столбах предварительно с помощью нивелира намечают точки с одинаковыми высотами. Стороны обноски также должны быть параллельны осям сооружения.

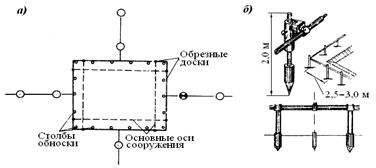

Рис. 1. Обноска

Инвентарные металлические обноски (рис.1, б) состоят из двухметровых стоек и металлических труб, которые рассчитаны на многократное использование. Устанавливается металлическая обноска аналогично деревянной.

На обноску от пунктов внешней разбивочной сети с помощью теодолита переносят главные (основные) оси сооружения. Остальные оси (промежуточные, установочные) непосредственно разбивают на досках обноски, откладывая рулеткой расстояния по их верхней кромке. Оси предварительно фиксируют карандашом, а после увязки измерений окончательные положения осей фиксируют откраской или гвоздем.

На инвентарной металлической обноске положение осей фиксируется подвижным хомутом с табличкой, обозначающей наименование оси.

Разбивка осей проверяется и принимается по акту. Отклонения габаритных размеров сооружения не должны превышать допусков, принятых для разбивочных работ. В процессе строительства положение осей на обноске периодически контролируется от главной (основной) оси промерами рулеткой.

Обноска предназначается главным образом для обеспечения работ по устройству котлованов и возведению фундаментов.

Разбивочные работы на исходном монтажном горизонте.

Для возведения наружной части сооружения на исходном монтажном горизонте создается внутренняя разбивочная сеть здания и надежно закрепляется.

Монтажный горизонт – это условная горизонтальная плоскость, проходящая через проектные отметки низа монтируемых конструктивных элементов. Монтажный горизонт первого этажа является исходным.

Пункты внутренней разбивочной сети располагают на перекрытии подвала или непосредственно на блоках фундамента. Количество пунктов и форма внутренней разбивочной сети зависят от размеров и назначения сооружения, методов производства строительно-монтажных работ и других факторов. При строительстве сравнительно небольших зданий четырьмя пунктами закрепляются продольные и поперечные основные оси (рис.2), в зданиях сложной конфигурации закрепляются главные оси (см. рис. 3). Иногда для крупногабаритных сооружений внутренняя разбивочная сеть создается в виде нескольких фигур, повторяющих контур сооружения. При этом стороны сети располагают также параллельно основным осям сооружения, чтобы внутренние и монтажные оси можно было выносить непосредственно линейными измерениями или простейшими способами перпендикуляров и створов.
