Цифровая фототриангуляция для создания топографических карт

Можно сделать вывод что с данным материалам можно проводить пространственную фототриангуляцию.

3.2 Составление рабочего проекта построения блочной сети ПФТ

Составление рабочего проекта - это выбор и разметка на аэрофотоснимках точек, необходимых для построения сети ПФТ с целью ее дальнейшего использования.

Исходными материалами для проектирования служат[1]:

-снимки с наколотыми

и оформленными опорными точками и с абрисами, показывающими расположение этих точек относительно контуров;

-эти же снимки в цифровом виде;

-паспорт аэрофотосъемки;

-каталог координат опорных точек.

В проект включают[2]:

- опорные точки, с помощью которых осуществляется внешнее ориентирование и исключение деформации сети фототриангуляции;

- контрольные точки (планово-высотные, плановые или высотные опознаки), необходимые для выполнения оценки точности фототриангулирования;

- связующе точки, предназначенные для объединения элементарных звеньев в маршрутную модель;

- определяемые фотограмметрические точки, координаты которых необходимы для последующего решения задач по аэрофотоснимкам, определяется заказчиком;

- межмаршрутные точки,предназначенные для связи маршрутов в единый блок.

Опорные точки наносятся со снимков полевой подготовки. Минимальное их количество для маршрута ограниченной длины равно пяти. В работе было использовано 9 опорных точек.

Связующие точки выбираются в зоне тройного продольного перекрытия снимков на максимальном расстоянии от главных точек, Минимальное число связующих точек равно трем.

Таблица 3.1- Каталог координат опорных точек

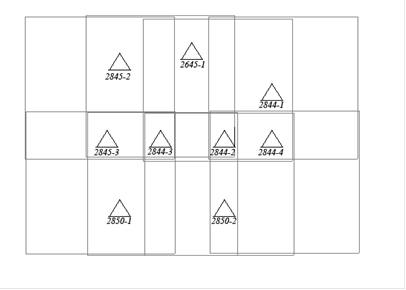

Схема размещения опорных точек

3.3 Подготовка исходных данных для построения сети и ввод параметров проекта

В качестве исходных данных для построения сети[1] являются:

- масштаб снимков;

- паспортные данные камеры;

- снимки с опознаками;

- снимки в цифровом виде;

- координаты опорных точек.

При создании проекта выбирается внешняя система координат. В данном случае системой координат является декартова левая. Масштаб снимков составляет 1:12000.

Паспортные данные камеры вводятся на этапе внутреннего ориентирования снимков в редакторе камер[5]:

- камера - RC 30 №17136;

- дата калибровки;

- единицы измерения - мм

- фокусное расстояние – 303,346 мм;

- координаты главной точки = 0,00075 мм, = 0,000875 мм;

- координаты координатных меток.

Таблица 3.2-Координаты координатных меток

Информация о дисторсии.

Дисторсия «4 направления “x”»

Точка симметрии x = -0,017 мм; y = -0,022 мм.

Рисунок 3.1-Четыре направления измерения дисторсии по оси x

Таблица 3.3-Информация о дисторсии
