Битумы, их классификация и применение

Состав битумов

Битумы представляют собой сложную смесь высокомолекулярных углеводородов нефти и их гетеропроизводных, содержащих кислород, серу, азот и металлы (ванадий, железо, никель, натрий и др.). Элементарный состав битумов примерно следующий (в вес.%): углерода 80—85; водорода 8—11,5; кислорода 0,2—4; серы 0,5—7; азота 0,2— 0,5.

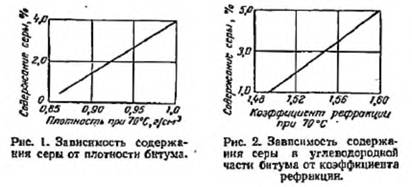

Характерно, что с увелич

ением содержания серы в битуме повышаются его плотность (рис. 1) и коэффициент рефракции его масляного компонента (рис. 2)

Для разделения битумов на группы разработано большое число методов. Наиболее характерными и широко применяемыми в практике являются методы Маркуссона , ГрозНИИ , Н. Фурби , Н.И. Черножукова и Г.А. Тилюпо , С.Р. Сергиенко и сотрудников , О'Доннелля , Л.P. Клейншмидта, А. Бестужева и Д. Баргмана , ВНИИ НП и СоюзДорНИИ . Применяя различные методы разделения битумов и растворители, получают различные результаты по числу групп, их содержанию и структуре. Так, доля асфальтенов, осажденных при помощи петролейного эфира, меньше, чем при использовании н-гептана, и т. д . По методу Маркуссона битумы разделяют на масла, смолы, асфальтены, асфальтогеновые кислоты и их ангидриды. Часто пользуются делением битума на асфальтены и мальтены, представляющие собой сумму масел и смол.

Масла снижают твердость и температуру размягчения битумов, увеличивают их текучесть и испаряемость. Элементарный состав масел: углерода 85—88%, водорода 10—14%, серы до 4,5%, а также незначительное количество кислорода и азота. Молекулярный вес масел 240—800 (обычно 360—500), отношение С:Н (атомное), характеризующее степень ароматичности, обычно равно 0,55—0,66. Плотность масел меньше 1 г/см ^3 (103 кг/м ^3 ).

Характеристика масляных соединений, входящих в состав битумов, следующая. Парафиновые соединения нормального и изостроения с числом углеродных атомов 26 и более, имеют плотность 0,79-0,82 г/см ^3 (790 — 820 кг/м ^3 ), коэффициент рефракции 1,44—1,47, молекулярный вес 240 — 600, температуру кипения 350 — 520°С, температуру плавления 56—90°С. Нафтеновые структуры содержат от 20 до 35 углеродных атомов, плотность 0,82—0,87 г/см^3 (820-870 кг/м^ 3 ), коэффициент рефракции 1,47—1,49, молекулярный вес 450—650.

Асфальтены рассматриваются как продукт уплотнения смол. В свободном виде они представляют собой твердые неплавящиеся хрупкие вещества черного или бурого цвета. В отличие от других компонентов битумов они нерастворимы в насыщенных углеводородах нормального строения (С5—С7), а также в смешанных полярных растворителях — спирто-эфирных смесях и низкокипящих спиртах, в нефтяных газах (метане, этане, пропане и др.), но легко растворимы в жидкостях с высоким поверхностным натяжением более 24 дин/см (24 мн/м) — бензоле и его гомологах, сероуглероде, хлороформе и четыреххлористом углероде.

Смолы при обычной температуре — это твердые вещества красновато-бурого цвета. Их плотность 0,99— 1,08 г/см^3 (990-1080 кг/м^ 3 ). Смолы являются носителями твердости, пластичности и растяжимости битумов. Они относятся к структуры высокой степени конденсации, соединенным между собой алифатическими цепями.

В их состав входят кроме углерода (79—87%) и водорода (8,5—9,5%) кислород (1—10%), сера (1—10%), азот (до 2%) и много других элементов, включая металлы (Fe, Ni, V, Cr, Mg, Со и др.) . Молекулярный вес смол 300—2500. Химический состав асфальтенов вследствие его сложности изучен недостаточно. Предложено несколько типов полициклических структур как основных звеньев молекул смол и асфальтенов.

Технология получения битумов существенно влияет на их состав. Так, содержание смол в битумах одной и той же температуры размягчения, полученных непрерывным окислением сырья в колонном аппарате и в змеевиковом реакторе, ниже, а содержание асфальтенов и масел несколько выше, чем в битумах, полученных окислением того же сырья в периодическое кубе. Отличаются также структура компонентов и свойства готовых битумов, полученных различными способами.

Хранение, разлив и транспортирование битумов

Битумы хранят в специально оборудованных резервуарах. К ним предусмотрен подвод водяного пара и электроэнергии для обогрева, подвод сжатого воздуха и оборудование для перемешивания, подача водяного пара для предотвращения вспышки паров продукта. Обычно пену и воду не подают, так как это связано с опасностью вспенивания и перебросами продукта.

Резервуары оборудуют дыхательными и взрывными клапанами. Для хранения и смешения маловязких дорожных битумов целесообразно использовать резервуары большей емкости (1000—5000 м 3 ), для высоковязких битумов — резервуары небольшой емкости (100—500 м 3 ). Суммарная емкость хранения зависит от производительности установки и реализации битумов и в среднем составляет от 2000 до 5000 м 3.

Для облегчения полного опорожнения резервуара днище делают наклонным. Для внутризаводского транспортирования битумов наиболее распространены и удобны в эксплуатации поршневые насосы с паровым и электроприводом. Ротационные насосы применяют на автоматических смесительных установках.

Трубопроводы для транспортирования битумов укладывают обычно на поверхности земли либо в лотках и траншеях. Насосы, перекачивающие расплавленный битум, трубопроводы и резервуары тщательно изолируют. Часто трубопроводы снабжают паровыми спутниками или рубашками, а в резервуарах монтируют паровые змеевики, при помощи которых поддерживают температуру битума равной 100-170°С. Ведут тщательное наблюдение за состоянием паровых рубашек и змеевиков, из-за неисправности которых возможно попадание пара в конденсата в битум и его вспенивание. В последнее время для подогрева битума и поддержания его при требуемой температуре применяют электрообогрев.

Транспортирование битума в нагретом жидком состоянии — это наиболее удобный вид его поставки потребителям. В этом случае упрощаются не только погрузочно- разгрузочные работы и имеется большая экономия за счет упаковочного материала, но потребители могут также использовать тепло поступающего к нему битума. В нагретом жидком состоянии транспортируют остаточные и окисленные битумы с пенетрацией более 20*0,1 мм, а также разжиженные битумы. В жидком виде нельзя транспортировать битумы с высокой температурой размягчения, некоторые специальные сорта, а также в том случае, если потребители не готовы к приему теплого жидкого битума.

Разливают битум и в разборные формы. Цилиндрические разборные формы, свернутые из листов металла и скрепленные застежками, помещают на поддоны. Для предотвращения прилипания битума к стенкам форм последние обмазывают глиной либо обкладывают внутри крафт-бумагой. Менее трудоемок разлив битума в цилиндрические формы, в которые вставлены крафт-бумажные цилиндрические обкладки, по размерам соответствующие разборной форме. Крафт-бумажные обкладки изготавливают на специальном станке и склеивают расплавленным битумом.

Применение нефтяных битумов
