Азимуты географический и магнитный

Задание 1

Азимуты географический и магнитный. Дать определения и схемы связи между этими углами ориентирования и пояснения

Азимутом линии местности в данной точке ее называется горизонтальный угол между северным направлением истинного меридиана в этой точке и направлением линии; этот угол отсчитывается по ходу часовой стрелки от верного направления меридиана. Азимуты име

ют значения от 00 до 3600.

В геодезии принято различать прямое и обратное направление линии ВС – прямое направление, СВ – Обратное. Угол А’ – обратный азимут линии А’=А+-1800, т.е. прямой и обратный азимуты линии в данной точке разнятся на 1800.

Известно, что под влиянием земного магнетизма свободно подвешенная магнитная стрелка устанавливается в плоскости магнитного меридиана данной точки. Это свойство магнитной стрелки позволяет ориентироваться относительно нее.

Линии местности. Горизонтальный угол между направлением северного конца магнитного меридиана (стрелки) и направлением линии местности называется магнитным азимутом линии. Этот угол отсчитывается от северного направления магнитной стрелки на восток. Горизонтальный угол между направлением линии местности и направлением линии местности и направлением ближайшего к ней конца магнитного меридиана (стрелки) называется магнитным румбом линии. СМ. рисунок: NmSm – магнитный меридиан, Аm – магнитный азимут линии ВС в точке М, rm – магнитный румб этой линии, NS – истинный меридиан точки М, А – истинный азимут линии ВС в точке М.

В каждой данной точке магнитный и истинный меридианы образующей между собой угол S (см. рис.), названный склонением магнитной стрелки. Северный конец магнитной стрелки может отклоняться от истинного меридиана к востоку или западу. В зависимости от этого различают восточное и западное склонение. Восточное – положительное, западное – отрицательное. Как видно из рисунка, связь между магнитным азимутом линии, и ее истинным азимутом будет выражено равенством.

Посчитаем азимут истинный, если , магнитное склонение за 1998 г. R=6038’ – восточное, а годовое изменение магнитного склонение - западное.

Следует иметь в виду, что величина склонения магнитной стрелки в данной точке постепенно меняется. Различают годовые и вековые изменения склонений.

Что такое предельная ошибка изменений и как ее определяют, в зависимости от средней квадратической ошибки?

Оценка качества производных измерений в геодезии производится преимущественно с помощью предложенной К.Ф. Гауссом стредней квадратической ошибки

Средняя квадратическая ошибка является надежным критерием для оценки точности измерений.

По величине средней квадратической ошибки можно определить предельную ошибку

Следует отметить, что допуск, установленный вышеуказанной формулой является достаточно свободным; в среднем лишь три ошибки из 100 превосходят этот предел. В технических инструкциях по производству геодезических измерений часто устанавливается более жесткий допуск

В среднем лишь 5 ошибок из 100 превосходят предел, устанавливающий этой формулой.

Исследование показали, что некоторые случайные ошибки измерений (например, ошибки округлений при отчетах по шкалам инструментов) не подчиняются четвертому свойству случайных ошибок (малые по абсолютной величине случайные ошибки встречаются чаще, чем больше); в ряду таких ошибок одинаково возможны как малые, так и большие по абсолютной величине.

В теории ошибок измерений показано, что средняя квадратическая (m) и предельная ошибки такого рода связаны следующей зависимостью

В ряде случаев средняя квадратическая ошибка недостаточно показательна. Так, если линия длиной S измерена со средней квадратической ошибкой , то нагляднее точность измерений характеризуется дробью

Это выражение называется относительной средней квадратической ошибкой.

Чему равна абсолютная ошибка измерения линии длиной 120 м., если относительная ошибка равна 1/2000.

Относительная ошибка равна или абсолютная ошибка равна 1м. при длине линии 2000 м.

В какой последовательности уравнивают измеренные углы разомкнутого полигона и подсчитывают дирекционные углы его сторон?

При разомкнутом теодолитном ходе мы имеем П сторон, а число углов (включая два примычных) равно (П+1). Кроме того, мы имеем один и один конечный дирекционные углы.

Угловая невязка разомкнутого теодолитного хода вычисляется по формуле:

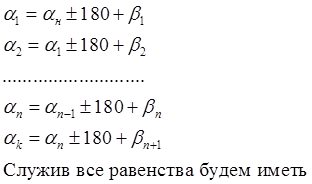

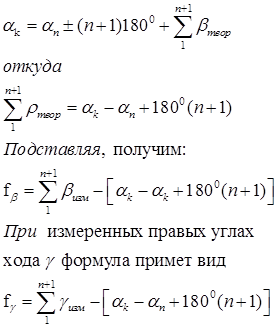

Сумма измеренных углов известна. Определяем теоретическую сумму углов. Вычислив по формуле дирекционные всех сторон хода получим:

Угловая невязка распределяется с обратным знаком пропорционально длинам сторон в углы хода. Затем по исправленным углам поворота определяем дирекционные углы сторон хода. В результате должен быть получен наперед заданный дирекционный угол ; это является контролем вычисления дирекционных углов сторон разомкнутого хода.

Задание 2.

Подсчитать и начертить топографический план участка местности в масштабе 1:2000 с высотой сечения рельефа 1 м.

Исходные данные. Для съемки участка местности между двумя пунктами полигонометрии ПП125 и ПП130 был проложен теодолитно-высотный ход. В нем измерены длины всех сторон, а не каждой вершине хода – горизонтальный угол и углы наклона на предыдущую и последующую вершины. Результаты измерений горизонтальных углов и линий (табл 1), а также тригонометрического нивелирования (табл. 4) даются согласно с последней цифрой учебного шифра студента №6.

Таблица 1. Результаты измерения углов и длин сторон хода
