Расчет малошумящей однозеркальной параболической антенны

Сравним полученные данные с исходными:

Исходные данные:

2QН0.5 = 54 мрад - ширина ДН на уровне половинной мощности в плоскости Н

2QЕ0.5 = 59 мрад - ширина ДН на уровне половинной мощности в плоскости Е

УБЛ = -23 дБ – уровень боковых лепестков

Рассчитаем параметры:

-уровень боковых лепестков

376 height=56 src="images/referats/11124/image044.png">- отклонение боковых лепестков от заданного значения

Полученная ширина ДН:

2QН0.5 = 53 мрад

2QЕ0.5 = 61 мрад

- отклонение в плоскости Н

- отклонение в плоскости Е

Список литературы

1 В.Л. Гончаров, А.Л.Патлах, А.Р. Аклюев, А.Х. Хорош. Малошумящие однозеркальные параболические антенны, Алматы 1998;

2 Д. И. Вознесенский. Антенны и устройства СВЧ. Проектирование фазированных антенных решеток. М: Советское радио, 1994;

3 Д.М. Сазонов. Антенны и устройства СВЧ. - М.: Высшая школа, 1988

4 Г. М. Кочержевский, Г.А. Ерохин, Н.Д. Козырев. Антенно-фидерные устройства.- М.: Радио и связь, 1989;

5 В.Ф. Хмель, А.Ф. Чаплин, И.И. Шумлянский. Антенны и устройства СВЧ. - Киев.: Вища школа, 1990;

6 Марков Г. Т. Сазанов Д. М. «Антенны», М: Энергия, 1975;

7 Айзенберг Г. З. «Антенны ультракоротких волн», М: Связьиздат, 1957;

8 Хмель В. Ф. «Антенны и Устройства СВЧ», Киев 1976.

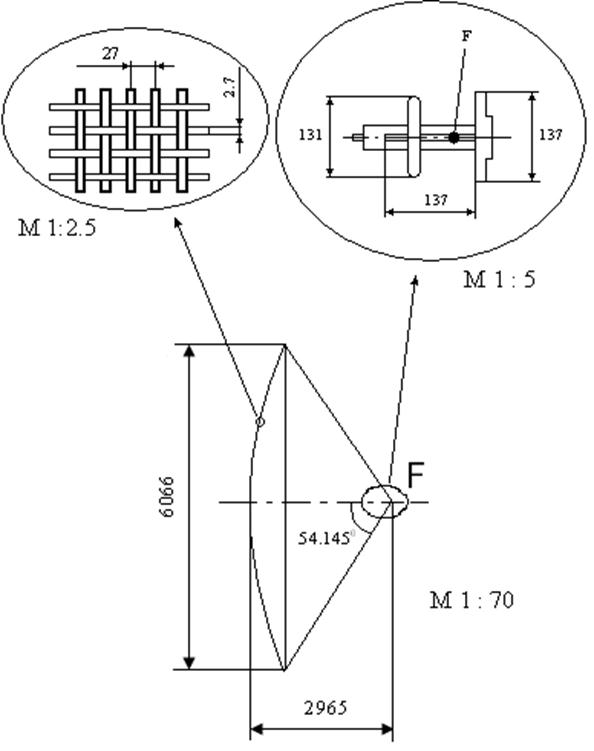

Зеркальная параболическая антенна
